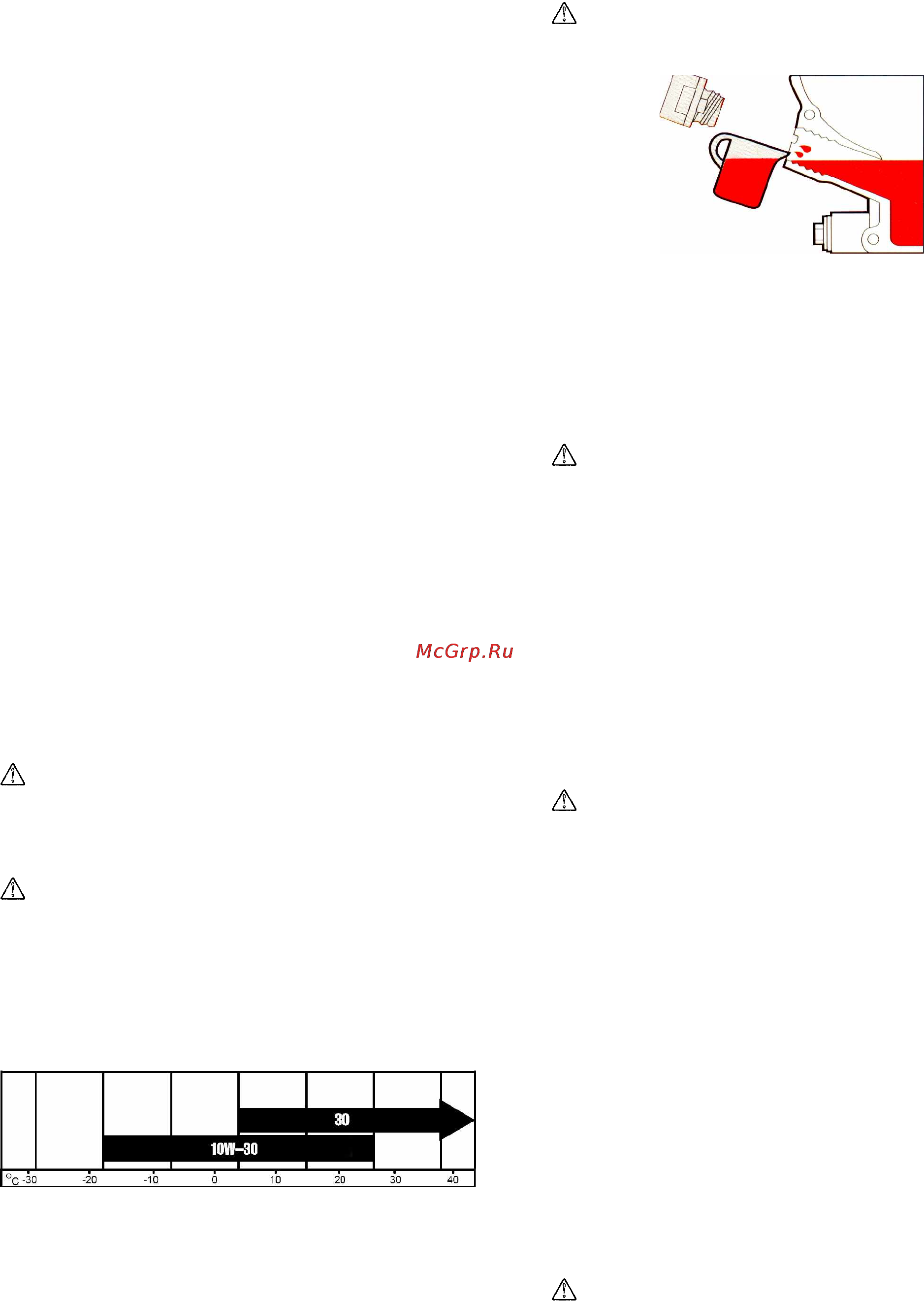

Sungarden T390 OHV 7.0 [6/11] Заправка картера двигателя маслом
![Sungarden T390 OHV 7.0 [6/11] Заправка картера двигателя маслом](/views2/1013920/page6/bg6.png)
Содержание
- Sungarden 1
- Культиватор 1
- Использование культиватора по назначению 2
- Комплект поставки 2
- Меры безопасности 2
- Назначение 2
- Основные технические характеристики 2
- Сохранение окружающей среды и сбор всех от работанных материалов 2
- Уважаемый покупатель 2
- Расположение основных частей культиватора 3
- Рис 1 3
- Двигателем 4
- Димых органами управления 4
- Значения символов нанесенных на 4
- Наклейки с обозначением операций произво 4
- Основные правила техники безопасности 4
- Правила техники безопасности при работе с 4
- Предупреждающие символы пиктограммы 4
- Различных частях культиватора 4
- Перед первым использованием 5
- Подготовка культиватора к работе установка рукоятки управления 5
- Распаковка 5
- Установка и регулировка тросиков сцепления и реверсивного хода 5
- Установка сошника в рабочее положение 5
- Заполнение топливного бака бензином 6
- Заправка картера двигателя маслом 6
- Запуск двигателя 6
- Запуск и остановка двигателя 6
- Подготовка двигателя к работе 6
- Установка защитных дисков и фрез 6
- Культивация 7
- Остановка двигателя 7
- Работа на склонах 7
- Работа с культиватором 7
- Транспортирование транспортирование на короткие дистанции 7
- Складывание рукоятки управления 8
- Техническое обслуживание 8
- Транспортирование на длинные расстояния 8
- I робка сливного отверстия 9
- Горловина с крышкой 9
- Замена масла в картере двигателя см рис 9 9
- Замена ремня привода 9
- Маслоналивная 9
- Очистка двигателя 9
- Очистка культиватора 9
- Проверка свечи зажигания 9
- Снятие и установка фрез см рис 10 9
- Обслуживание воздушного фильтра 10
- Обслуживание редуктора 10
- Хранение 10
- Возможные неисправности и методы их устранения 11
- Гарантийные обязательства 11
Похожие устройства
- Braun FS 20 Инструкция по эксплуатации
- Yamaha YTR-1335 Инструкция по эксплуатации
- BBK DK3530S Инструкция по эксплуатации
- Toyota ECO15CG Инструкция по эксплуатации
- Yamaha YTR-2335 Инструкция по эксплуатации
- Нева МК-100-08 Инструкция по эксплуатации
- Metabo P 3300 S Инструкция по эксплуатации
- Philips HD9220 Инструкция по эксплуатации
- BBK DK3510S Инструкция по эксплуатации
- Yamaha YTR-4335 Инструкция по эксплуатации
- Toyota ECO15CJ Инструкция по эксплуатации
- Vitek VT-1531 Инструкция по эксплуатации
- Efco МZ 2100 R GX160 Инструкция по эксплуатации
- BBK DK2871HD Инструкция по эксплуатации
- Toyota ECO15A Инструкция по эксплуатации
- Tefal PY 6001 Инструкция по эксплуатации
- Yamaha YT-100 Инструкция по эксплуатации
- Elitech КБ 51 Инструкция по эксплуатации
- BBK DK2870HD Инструкция по эксплуатации
- Toyota ECO15B Инструкция по эксплуатации
5 Отрегулировать тросики сцепления и реверсивного хода так чтобы не было их провисания 6 Плотно закрутить контргайку к втулке Обратить внимание на правильность установки тросиков сце пления и реверсивного хода ПРИ ОТСУТСТВИИ МАСЛЯНОГО ЩУ ПА УРОВЕНЬ МАСЛА ДОЛЖЕН ДОХОДИТЬ ДО НИЖНЕ ГО КРАЯ В МАСЛОНАЛИВНОЙ ГОРЛОВИНЕ АвНИМАНИЕ Регулировка натяжения тросика сцепления При отпущенном не нажатом рычаге привода фрез медлен но несколько раз потянуть за рукоятку шнура стартера При этом фрезы не должны проворачиваться Если они проворачи ваются необходимо ослабить натяжение тросика сцепления Для ослабления натяжения тросика необходимо открутить контргайку и немного выкрутить втулку с резьбы стержня Закрутить контргайку и осуществить повторную проверку правильности натяжения тросика сцепления Рис 6 Заполнение топливного бака бензином Заполнение топливного бака бензином осуществляется перед запуском двигателя Запрещается открывать крышку топлив ного бака горячего или работающего двигателя Размещение культиватора перед заполнением топливного бака бензином производится на расстоянии от источников открыто го огня искр Регулировка угла наклона рукоятки управления Ослабить крепление кронштейна рукоятки управления от вернув зажимную рукоятку См Рис 3 Установить тягу кронштейна рукоятки управления в свобод ное отверстие Затянуть зажимную рукоятку Меры безопасности при работе с бензином Установка защитных дисков и фрез АвНИМАНИЕ БЕНЗИН И ЕГО ПАРЫ ЛЕГКО ВОСПЛА Перед началом работы следует установить на вал редуктора защитные диски фрез См раздел Снятие и установка фрез МЕНЯЕМЫ И ВЗРЫВООПАСНЫ Перед заправкой бензином необходимо остановить двига тель и дождаться его полного охлаждения Протереть ветошью все части культиватора на которые был пролит бензин при заправке Запускать двигатель в стероне от места где осуществля лась его заправка и был пролит на землю бензин До запуска двигателя убедиться что топливный бак на дежно закреплен а крышка плотно закручена Заправку топливного бака проводить только на открытом воздухе Хранить бензин в специальных чистых плотно закры вающихся канистрах Избегать попадания бензина на поверхность кожи или вдыхания паров бензина Порядок установки 1 Извлечь шплинты из стопорных пальцев установленных в отверстиях вала редуктора 2 Установить при необходимости осуществления культива ции с шириной обработки 81 см дополнительную фрезу с ка ждой стороны вала редуктора 3 Закрепить фрезы при помощи стопорных пальцев со шплин тами 4 Установить защитный диск фрез с каждой стороны вала ре дуктора Закрепить их при помощи стопорных пальцев со шплинтами ПОДГОТОВКА ДВИГАТЕЛЯ К РАБОТЕ АпРЕДУ ПРЕЖДЕ НИЕ Проверку уровня масла в картере двигателя следует осуществлять только при нахождении куль тиватора в горизонтальном положении по отношению к по верхности земли ХРАНИТЬ БЕНЗИН В НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ МЕСТЕ ЗАПРЕЩАЕТСЯ КУРИТЬ ПРИ ЗАПРАВКЕ ДВИГАТЕЛЯ БЕНЗИНОМ Для предотвращения пожара комплектующие культиватора включая поверхность двигателя глушитель и топливный бак должны быть очищены от травы При заправке бензином ис пользовать чистые воронки Заполнить топливный бак чистым свежим неэтилирован ным бензином с октановым числом не ниже 92 Заливать бензин не выше отметки Fuel level на сетчатом фильтре опция горловины топливного бака При отсутствии сетчатого фильтра заливать бензин следует не выше нижнего края горловины топливного бака ПРИМЕЧАНИЕ Для исключения неустойчивой работы дви гателя следует своевременно доливать бензин в топливный бак ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ЗАГРЯЗНЕННЫЙ БЕНЗИН ИЛИ БЕНЗИН СМЕШАННЫЙ С МАСЛОМ АвНИМАНИЕ Заправка картера двигателя маслом ПРЕДУПРЕЖДЕНИЕ КУЛЬТИВАТОР ПОСТАВЛЯ ЕТСЯ БЕЗ МАСЛА В КАРТЕРЕ ДВИГАТЕЛЯ Перед первым запуском двигателя требуется залить в картер двигателя необходимое количество моторного масла Уровень масла должен доходить до нижнего края в маслона ливной горловине См Рис 6 Выбор степени вязкости масла осуществляется в соответствии А ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ На канистре с маслом должно быть обозначение API SF или SG SH SJ SL SM ПРИМЕЧАНИЕ Изучить и следовать положениям Инструк ции по эксплуатации двигателя В обычных условиях эксплуатации при работе в нормальном диапазоне температур рекомендуется использовать масло класса вязкости SAE I0W 30 ПРИМЕЧАНИЕ Проверка уровня масла осуществляется на холодном неработающем двигателе Запуск двигателя А ВНИМАНИЕ СУЩЕСТВУЕТ ОПАСНОСТЬ ОТРАВЛЕ НИЯ ОКИСЬЮ УГЛЕРОДА СОДЕРЖАЩЕЙСЯ В ВЫ ХЛОПНЫХ ГАЗАХ ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ ДВИГАТЕЛЬ В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ Порядок проверки уровня масла 1 Открутить крышку маслоналивной горловины См Рис 6 2 Проверить уровень масла при необходимости долить 3 Вставить и закрутить на место крышку маслоналивной гор ловины Перед затеком двигателя Проверить наличие бензина в топливном баке и уровень масла в картере двигателя 6
