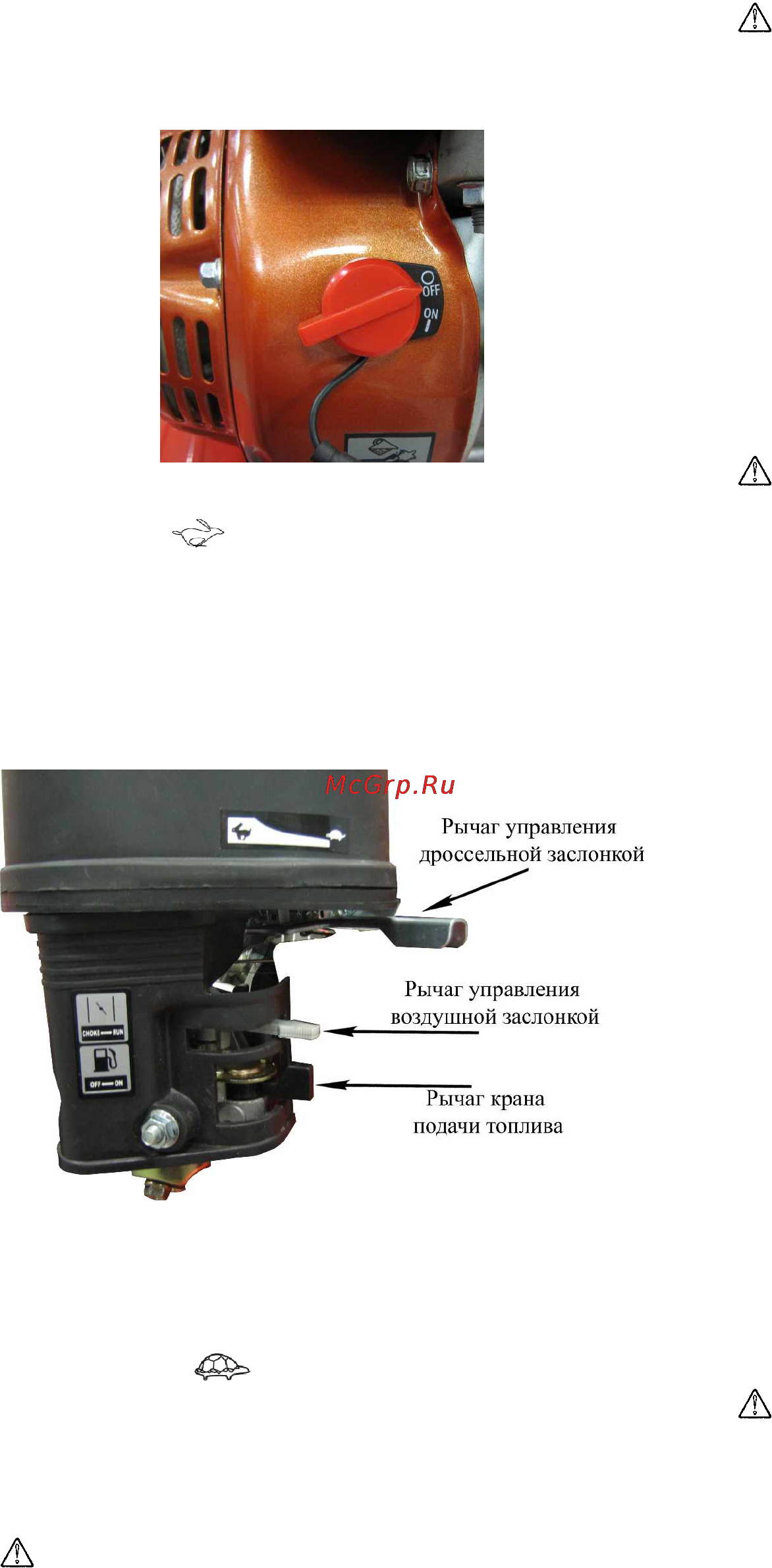

гут попасть под фрезы и быть отброшены от культиватора Применять культиватор только в светлое время суток или при хорошем искусственном освещении Не использовать культиватор для обработки почвы около больших валунов насыпей и канав Необходимо убедиться что рычаги привода фрез и реверса не нажаты не заблокированы в нажатом положении Порядок запуска 1 Перевести пусковой выключатель в положение ОН Включено См Рис 7 2 Установить рычаг крана подачи топлива в положение ОМ Включено См Рис 8 3 Плотно установить колпачок высоковольтного провода на свечу зажигания А ВНИМАНИЕ ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПО ЖАРА Следует избегать открытого огня источников искр не курить во время работы с культиватором ЗАПРЕЩАЕТСЯ РАБОТАТЬ С КУЛЬТИВАТОРОМ ПРИ НЕ ПОЛНОСТЬЮ НАЖАТОМ РЫЧАГЕ ПРИВОДА ФРЕЗ Т К ЭТО ПРИВЕДЕТ К ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ ПРИ ВОДНОГО РЕМНЯ ПРИМЕЧАНИЕ При работе не допускать блокировки фрез при запущенном двигателе и нажатом рычаге привода фрез т к это может привести к повреждению культиватора Культивация 1 Запустить двигатель см раздел Запуск двигателя 2 Прижать рычаг привода фрез к рукоятке управления и удерживать его в нажатом состоянии для приведения в дейст вие фрез культиватора А ВНИМАНИЕ РЫЧАГ РЕВЕРСА ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ ИЗВЛЕЧЕНИЯ КУЛЬТИВАТОРА ЗАДНИМ ХОДОМ ИЗ ОБРАБАТЫВАЕМОЙ ПОЧВЫ ПРИ ВОЗНИК НОВЕНИИ ЗАТРУДНЕНИЙ С ЕГО ПЕРЕМЕЩЕНИЕМ ВПЕ РЕД ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ РЫЧАГА РЕВЕРСА ДЛЯ ОСУЩЕСТВЛЕНИЯ КУЛЬТИВАЦИИ В ОБРАТНОМ НАПРАВЛЕНИИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КУЛЬТИВАТОР НА УЧАСТКАХ ГДЕ ПРОЛОЖЕНЫ ГАЗОПРОВОДЫ СИЛО ВЫЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ИЛИ РАЗЛИЧНЫЕ ПОД ЗЕМНЫЕ КОММУНИКАЦИИ Запрещается использовать культиватор около деревьев из за возможности повреждения их корневой системы и блокировки фрез культиватора Не следует работать на влажных почвах Большие твердые куски почвы могут стать причиной повреж дения фрез Если посторонние предметы камни прутья проволока и т д попали под фрезы остановить двигатель и убедиться в отсутствии повреждений культиватора ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ НЕИСПРАВНЫЙ КУЛЬТИВАТОР Многократная культивация с увеличивающейся глубиной об работки дает лучшие результаты Это позволяет равномерно распределить предварительно внесенный компост Урожай ность почвы повышается при запахивании в почву остатков растений Проходы по обрабатываемой территории осуществлять под прямым углом Установить глубину обработки в соответствии с состоянием потвы Тяжелые почвы обрабатывать в несколько заходов Рис 7 4 Установить рычаг управления дроссельной заслонкой в по ложение Заяц 5 При запуске холодного двигателя установить рычаг управ ления воздушной заслонкой карбюратора в положение CHOKE Полностью закрытое 6 Медленно потянуть за рукоятку шнура стартера до появле ния сопротивления Затем вытянуть рывком преодолевая ком прессию шнур стартера на полную длину Медленно отпус тить шнур за рукоятку шнура стартера в исходное положение Рис 8 7 Если двигатель не запустился то повторить п 6 Остановка двигателя Отпустить рычаг привода фрез Перевести рычаг управления дроссельной заслонкой в поло Работа на склонах жение Черепаха Перевести пусковой выключатель в положение OFF См А ВНИМАНИЕ ОПАСНОСТЬ ТРАВМ В РЕЗУЛЬТАТЕ ОПРОКИДЫВАНИЯ КУЛЬТИВАТОРА Следует быть особенно внимательным при смене направления движения Направлять культиватор только по диагонали к по верхности склона Запрещается перемещать работающий куль тиватор вверх или вниз по склону КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КУЛЬТИВАТОР НА МЕСТНОСТИ С УКЛОНОМ БОЛЕЕ 20 Рис 7 Установить кран подачи топлива влево в положение OFF Выключено РАБОТА С КУЛЬТИВАТОРОМ А ВНИМАНИЕ ПОСТОРОННИЕ ЛЮДИ ОСОБЕННО ДЕТИ А ТАКЖЕ ДОМАШНИЕ ЖИВОТНЫЕ ДОЛЖНЫ РАСПОЛАГАТЬСЯ НА БЕЗОПАСНОМ РАССТОЯНИИ ОТ РАБОТАЮЩЕГО КУЛЬТИВАТОРА Работать только с полностью исправным культиватором Убедиться что защитный кожух правильно и надежно уста новлен Проверить территорию на которой будет использоваться культиватор Удалить все посторонние предметы которые мо ТРАНСПОРТИРОВАНИЕ Транспортирование на короткие дистанции Для перемещения культиватора с одного обрабатываемого участка на другой используются колеса установленные на сошнике 7
