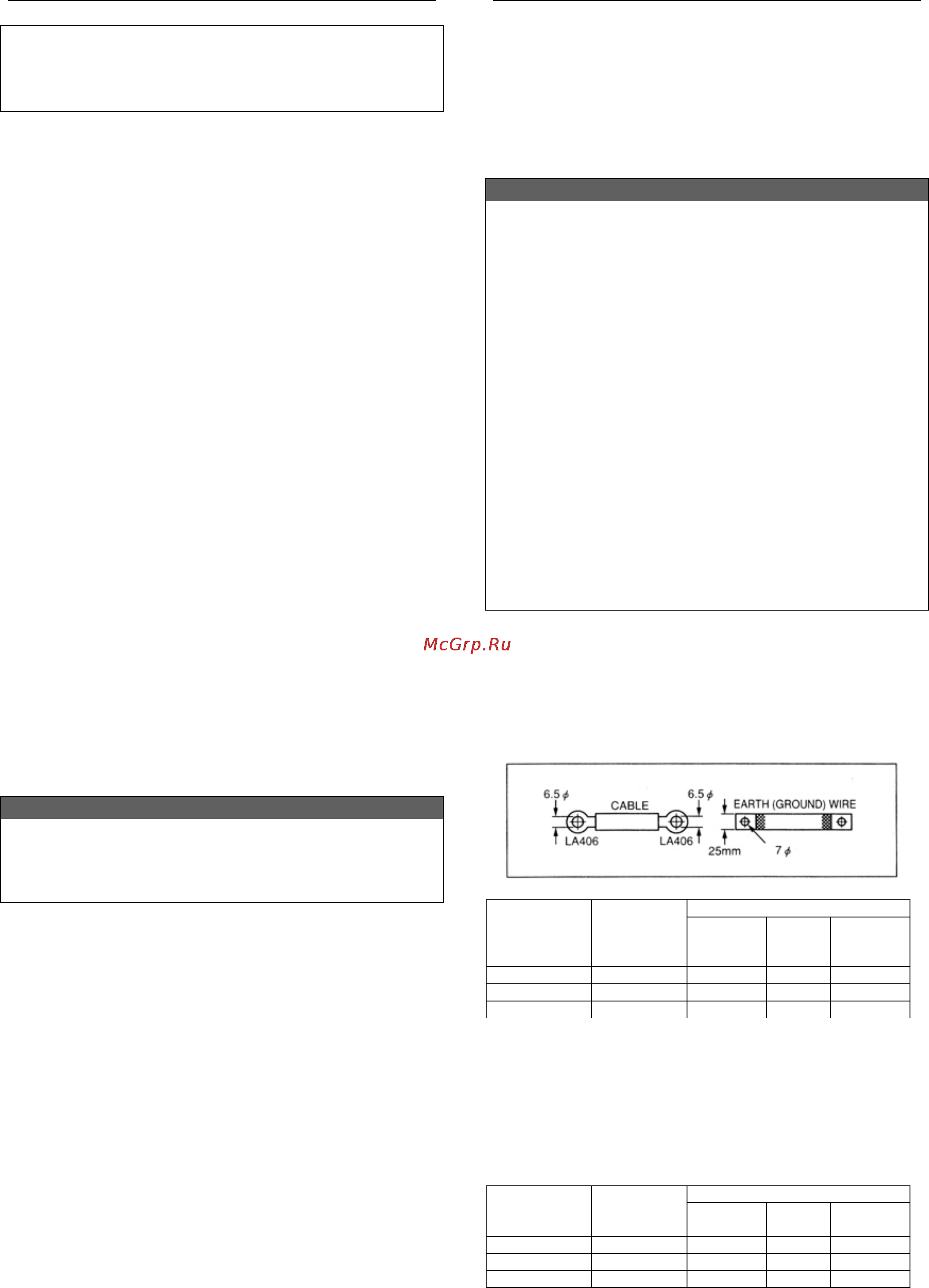

5
3. ПРОВЕРКА ПЕРЕД НАЧАЛОМ
РАБОТЫ
ПРИМЕЧАНИЕ
Двигатель поставляется с фабрики без масла.
Перед запуском двигателя залейте масло. Не
переливайте уровень масла.
1. ПРОВЕРЬТЕ УРОВЕНЬ МАСЛА (См.
рис. 2)
Перед проверкой или заливом масла, убедитесь,
что двигатель установлен на устойчивой плоской
поверхности и не запущен.
Не ввинчивайте щуп в маслозаливную
горловину для проверки уровня масла. Если
уровень масла низкий, долейте масло до
верхнего уровня рекомендованным маслом.
Используйте четырехтактное автомобильное
детергентное масло стандарта API класса SE
или выше.
Выбирайте вязкость масла в зависимости от
температуры воздуха, при которой двигатель
будет работать, как показано на таблице. (См.
Рис. 2-1)
ВМЕСТИМОСТЬ МАСЛА: EX13/17/21: 0,6 литра
EX27: 1,0 литр
Рисунок 2-2:
1 – Масляная пробка со щупом
2 – Верхний уровень
3 – Нижний уровень
Для двигателей с масляной ванной заливайте
масло до уровня, указанного на поддоне
картера. (См. рис. 2-3-1).
Вместимость масла в двигателе с масляной
ванной EX13/17/21 около 55 мл.
2. ПРОВЕРЬТЕ БЕНЗИН (См. рис. 3)
ПРЕДУПРЕЖДЕНИЕ
При работе с двигателем не курите. Не
работайте с двигателем вблизи открытого огня
или других потенциальных источников огня. В
противном случае может случиться пожар.
Остановите двигатель и откройте крышку
бензобака.
Используйте только неэтилированный
автомобильный бензин.
Емкость топливного бака
EX13: 2,7 литра / EX17: 3,6 литра
EX21: 3,6 литра / EX27: 6,1 литра
Закройте топливный кран перед заполнением
топливного бака.
Не заполняйте бак выше верхнего уровня
фильтрующего экрана (под номером 2 на рис.
3), в противном случае бензин может
перелиться через край, когда при работе он
нагреется и увеличится в объеме.
Во время заполнения топливного бака, всегда
используйте фильтрующий экран.
Вытрите пролившийся бензин перед началом
работы двигателя.
4. МОДЕЛИ С
ЭЛЕКТРОСТАРТЕРОМ
Для работы с электростартером перед запуском
необходимо выполнить установку необходимой
электропроводки.
1. АККУМУЛЯТОР
Используйте аккумуляторную батарею 12V-
24AH или выше.
ПРЕДУПРЕЖДЕНИЕ
- Заряжайте аккумулятор в хорошо
проветриваемом месте.
- Аккумулятор производит водород, который
может быть чрезвычайно взрывоопасным. Не
курите, следите за тем, чтобы рядом с
аккумулятором не было открытого огня и
возможных источников искры, особенно во
время зарядки.
- Убедитесь, что Вы соблюдаете полярность
аккумулятора. Подсоединяйте положительный
(+) электрод первым при установке батареи и
отсоединяйте отрицательный (-) электрод
первым при демонтаже.
- Электролит аккумулятора содержит серную
кислоту. Обеспечьте защиту глаз, кожи и
одежды. В случае контакта с ней, тщательно
промойте сильной струей воды и обратитесь
за квалифицированной медицинской
помощью, особенно если кислота попала в
глаза.
2. КАБЕЛЬ АККУМУЛЯТОРА
Используйте надлежащий кабель и
заземляющий провод.
В качестве заземляющего провода
используйте провод с оплеткой 20 мм
2
или
большей площадью поперечного сечения.
Калибр провода
Длина
провода
Диаметр
провода
AWG
(BS)
BWG
SAE JIS
< 1,5 м. 7,3 мм 1 6 AV15
1,5 - 2,5 м. 8,4 мм 0 4 AV20
2,5 - 4 м. 10,8 мм 3/0 2 AV30
3. КАБЕЛЬ КЛЮЧА-ВЫКЛЮЧАТЕЛЯ
Если используется удаленный ключ-выключатель,
выберите провода должного калибра для его
подсоединения к электромагнитному клапану
электростартера.
Калибр провода
Длина
провода
Диаметр
провода
AWG
(BS)
SAE JIS
< 1,5 м. 1,5 мм 14 16 AV1.25
1,5 - 3 м. 1,9 мм 12 14 AV2
3 - 5 м. 2,4 мм 10 13 AV3
