Yamaha P-3500S [10/15] Подключения

CHANNEL

STEREO or PARALLEL

BRIDGE

1+ A+ 1+ +

1– A– 1–

2+ B+ 2+ –

2– B– 2–

CHANNEL

1+ B+

1– B–

 Подключения

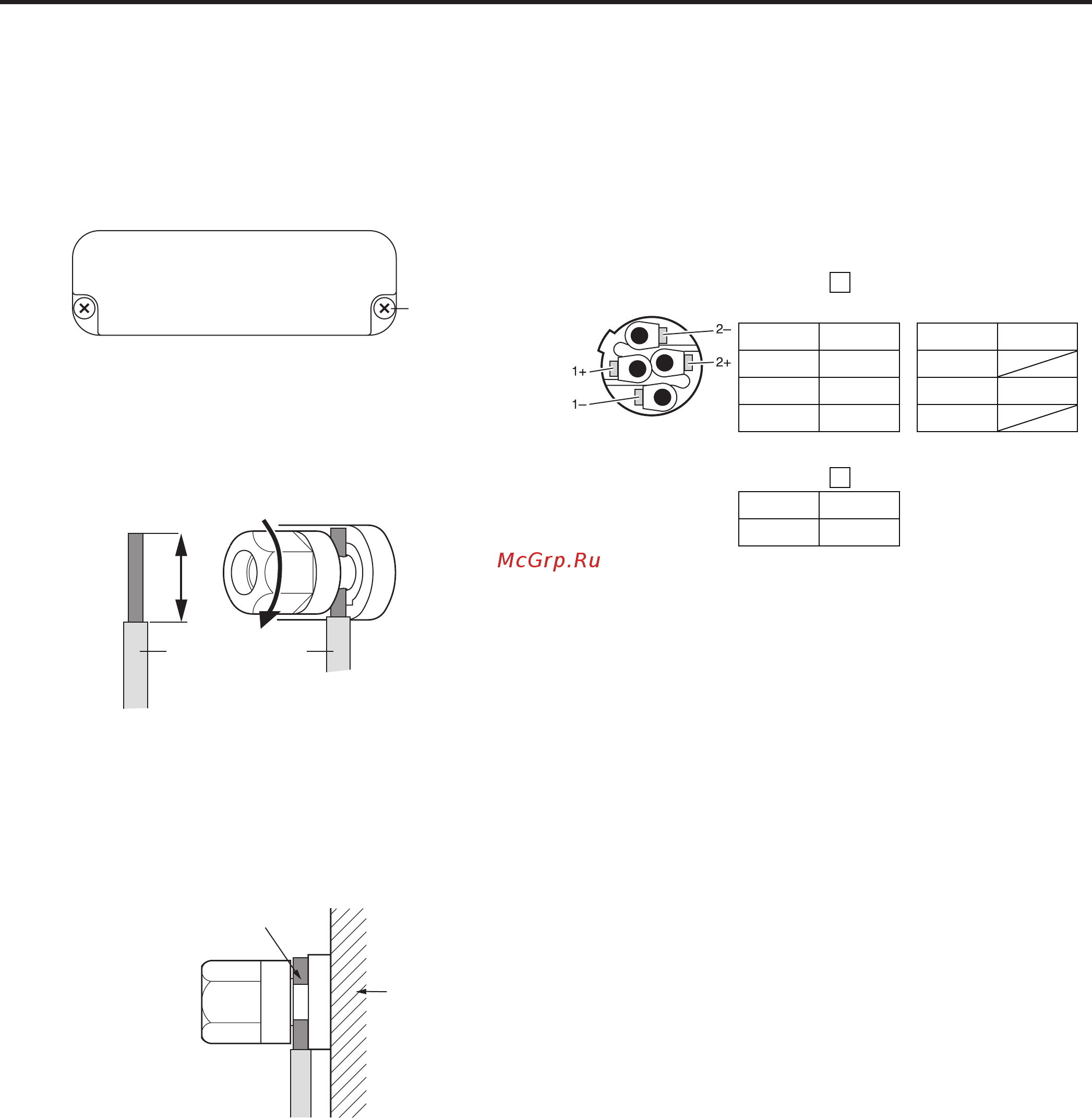

Зажимное подключение.

(1) Выключите питание переключателем POWER.

(2) Выкрутите два винта и снимите защитную крышку

(3) Удалите приблизительно 15 мм изоляции с конца

каждого кабеля акустической системы, и вставьте

оголенный в отверстия зажимного терминала.

Закрутите терминалы, чтобы надежно зажать

провода. Обратитесь к странице 9 относительно

полярности.

Убедитесь, что оголенные концы проводов не

торчат из гнезд и не касаются шасси. Следующая

иллюстрация показывает, как должен выглядеть

кабель при правильном подключении.

(4) Установите на место защитную крышку терминалов

Винты

Кабель

акустической

системы

15 мм

* Фактический размер

Оголенный провод

Шасси

Подключение Speakon.

(1) Выключите питание переключателем POWER.

(2) Вставьте джек Neutrik NL4FC в разъем Speakon

на задней панели усилителя, и поворота его по

часовой стрелке, чтобы зафиксировать.

Джеки Neutrik NL4FC

Штекерное гнездо

(1) Выключите питание переключателем POWER.

(2) Вставьте штекерный джек в гнездо на задней

панели усилителя
