![Yamaha P7000S [7/15] Задняя панель](/views2/1013954/page7/bg7.png)
7
25 Hz-150 Hz
1
2
3
SUB
WOOFER
LOW CUT
ON
STEREO BRIDGE
PARALLEL
INPUT
SPEAKERS
BRIDGE
OFF
OFF
1
1
+
-
+
-
+
-
+
-
2
2
1
1
+
-
+
-
SUB
WOOFER
LOW CUT
OFF
FREQUENCY
Hz
25 150
90
50
125
FREQUENCY
11
2332
L
O
C
K
L
O
C
K
++--
(+)(-)
Hz
25 150
90
50
125
1 5
4 6
2
3
SUB
WOOFER
LOW CUT
OFF

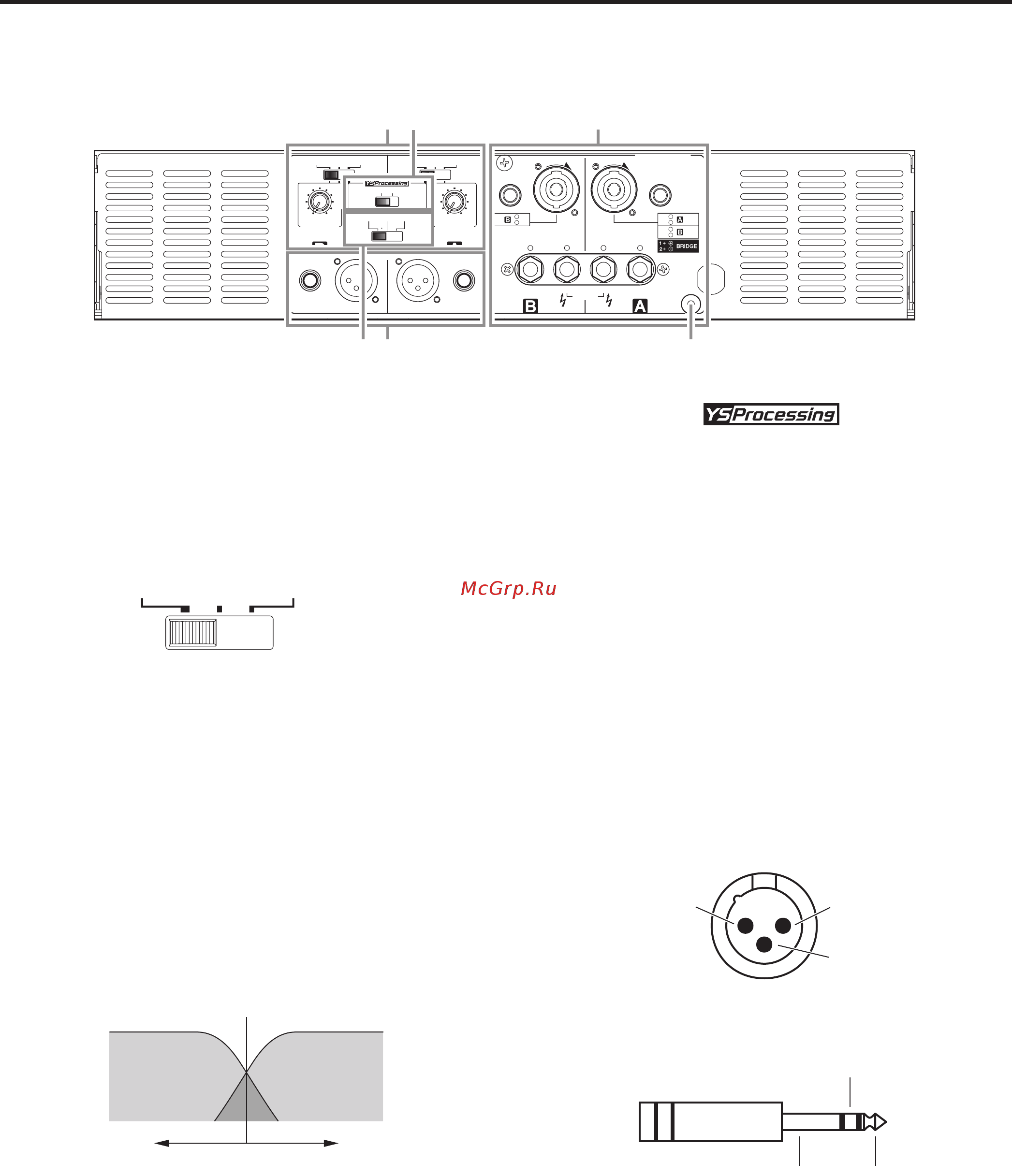

Переключатель FILTER и регулятор настройки
FREQUENCY (одна пара для каждого канала)
Используйте этот контроллер, чтобы выбрать тип
фильтра и установить частоту среза на каждом канале
(A и B). Переключатель FILTER используется, чтобы
выбрать фильтр, следующим образом.
Задняя Панель
OFF ..................... Никакой фильтр не используется.
SUBWOOFER .. Используется фильтр низкой частоты.
Усилитель подает на выход частоты,
которые ниже чем частота среза,
установленная регулятором настройки
FREQUENCY.
LOW CUT ......... Используется фильтр высокой частоты.
Вы можете использовать эту установку,
чтобы отфильтровать ненужные низкие
частоты.
Если Вы выбираете SUBWOOFER или LOW CUT, Вы
можете затем использовать регулятор настройки FRE-
QUENCY, чтобы корректировать частоту среза. Диапазон
настройки - 25 Гц к 150 Гц.
ПРИМЕЧАНИЕ:
Если усилитель установлен в режим BRIDGE,
эффективны только переключатель и регулятор
для канала А. (Контроллеры канала B заблокированы).
Переключатель ON/OFF
Если Вы устанавливаете этот переключатель на ON,
усилитель добавляет низкочастотную компенсацию,
чтобы расширить выходной сигнал, подающийся
на акустические системы. Результат (фактическое
изменение низкочастотного баланса) изменятся
согласно типу используемых динамиков. Обратите
внимание, что этот эффективен, если только
переключатель FILTER установлен на OFF.
ПРИМЕЧАНИЕ:
Эта обеспечивает улучшенные частотные показатели
на акустических системах типа YAMAHA S112 и S115.
Гнезда INPUT (каналы A, B)
На каждом канале имеется два типа гнезд. Обратите
внимание, что, если Вы используете режим BRIDGE
или режим PARALLEL, эффективны только гнезда
канала А.
• Гнезда XLR-3-31
Входные гнезда XLR-3-31 распаяны, как показано ниже.
• Штекерное гнездо
Штекерные гнезда распаяны следующим образом.
Частота среза
25 Гц-150 Гц
земля
холодный (-)
горячий (+)
кольцо (холодный -)
рукав
(земля)
наконечник
(горячий +)
