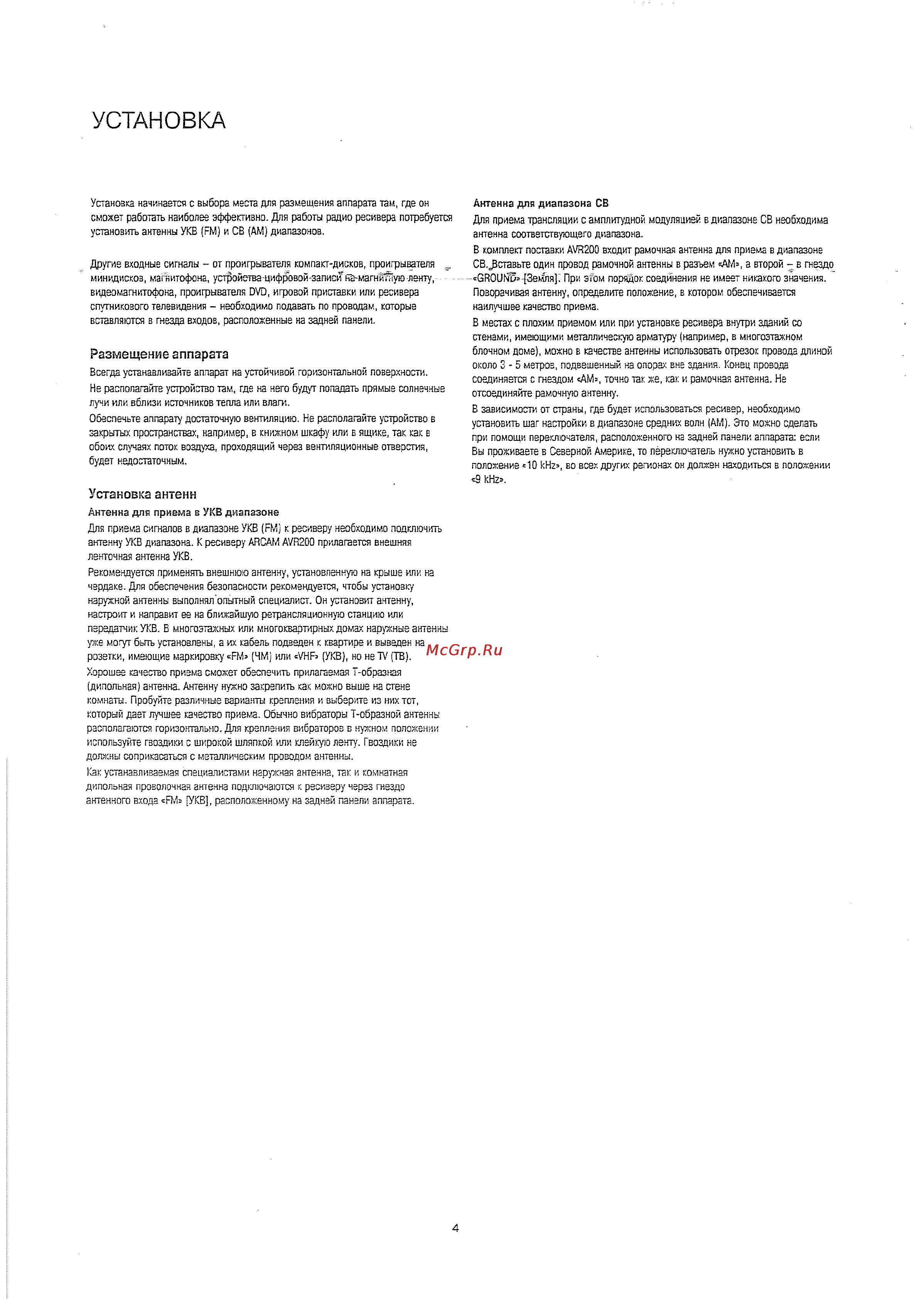

УСТАНОВКА Установка начинается с выбора места для размещения аппарата там где он Антенна для диапазона СВ сможет работать наиболее эффективно Для работы радио ресивера потребуется Для приема трансляции с амплитудной модуляцией в диапазоне СВ необходима установить антенны УКВ FM и СВ АМ диапазонов антенна соответствующего диапазона В комплект поставки AVR200 входит рамочная антенна для приема в диапазоне Другие входные сигналы от проигрывателя компакт дисков проигрывателя _ СВ Вставьте один провод рамочной антенны в разъем АМ а второй в гнездо минидисков магнитофона устройства цифровой записи на магнйгаую ленту СВ0иК5 ЗеМля При эгом порядок соединения не имеет никакого значения видеомагнитофона проигрывателя DVD игровой приставки или ресивера Поворачивая антенну определите положение в котором обеспечивается спутникового телевидения необходимо подавать по проводам которые наилучшее качество приема вставляются в гнезда входов расположенные на задней панели В местах с плохим приемом или при установке ресивера внутри зданий со Размещение аппарата блочном доме можно в качестве антенны использовать отрезок провода длиной около 3 5 метров подвешенный на опорах вне здания Конец провода стенами имеющими металлическую арматуру например в многоэтажном Всегда устанавливайте аппарат на устойчивой горизонтальной поверхности соединяется с гнездом АМ точно так же гак и рамочная антенна Не отсоединяйте рамочную антенну Не располагайте устройство там где на него будут попадало прямые солнечные лучи или вблизи источников тепла или влаги В зависимости от страны где будет использоваться ресивер необходимо установить шаг настройки в диапазоне средних волн АМ Это можно сделать Обеспечьте аппарату достаточную вентиляцию Не располагайте устройство в закрытых пространствах например в книжном шкафу или в ящике так как в при помощи переключателя расположенного на задней панели аппарата если Вы проживаете в Северной Америке то переключатель нужно установить в обоих случаях поток воздуха проходящий через вентиляционные отверстая будет недостаточным положение 10 kHz во всех других регионах он должен находиться в положении 9 kHz Установка антенн Антенна для приема в УКВ диапазоне Для приема сигналов в диапазоне УКВ FM к ресиверу необходимо подключить антенну УКВ диапазона К ресиверу ARCAM AVR200 прилагается внешняя ленточная антенна УКВ Рекомендуется применять внешнюю антенну установленную на крыше или на чердаке Для обеспечения безопасности рекомендуется чтобы установку наружной антенны выполнял опытный специалист Он установит антенну настроит и направит ее на ближайшую ретрансляционную станцию или передатчик УКВ В многоэтажных или многоквартирных домах наружные антенны уже могут быть установлены а их кабель подведен к квартире и выведен на розетки имеющие маркировку FM ЧМ или VHF УКВ но не TV ТВ Хорошее качество приема сможет обеспечить прилагаемая Т образная дипольная антенна Антенну нужно закрепить как можно выше на стене комнаты Пробуйте различные варианты крепления и выберите из них тот который дает лучшее качество приема Обычно вибраторы Т образной антенны располагаются горизонтально Для крепления вибраторов в нужном положении используйте гвоздики с широкой шляпкой или клейкую ленту Гвоздики не должны соприкасаться с металлическим проводом антенны Как устанавливаемая специалистами наружная антенна так и комнатная дипольная проволочная антенна подключаются к ресиверу через гнездо антенного входа ЯИ УКВ расположенному на задней панели аппарата 4
