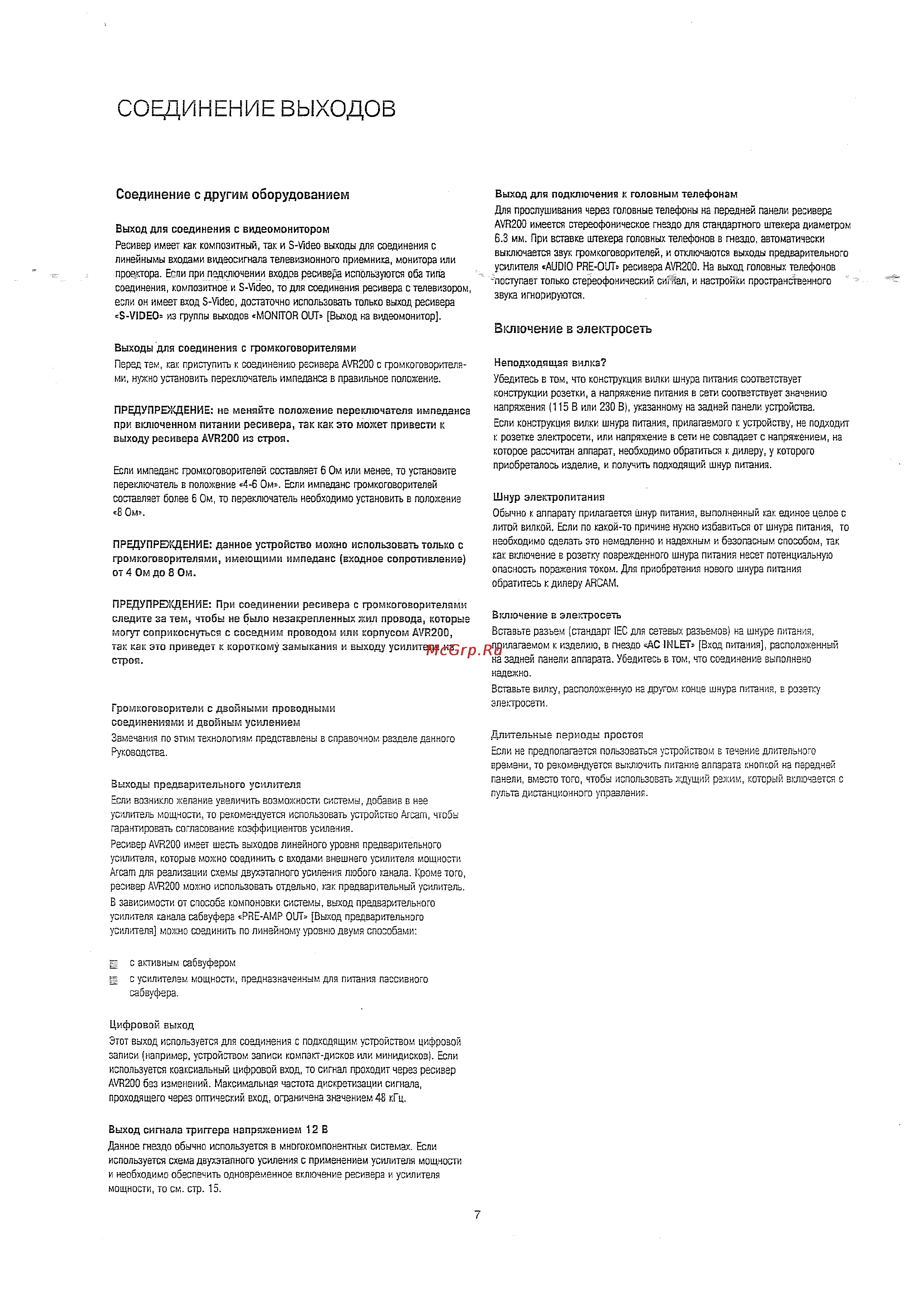

СО ЕДИ Н ЕН И Е В ЫХО ДО В Соединение с другим оборудованием Выход для подключения к головным телефонам Для прослушивания через головные телефоны на передней панели ресивера Выход для соединения с видеомонитором Ресивер имеет как композитный так и S Video выходы для соединения с линейными входами видеосигнала телевизионного приемника монитора или проектора Если при подключении входов ресивера используются оба типа соединения композитное и S Video то для соединения ресивера с телевизором если он имеет вход S Video достаточно использовать только выход ресивера AVR200 имеется стереофоническое гнездо для стандартного штекера диаметром 6 3 мм При вставке штекера головных телефонов в гнездо автоматически выключается звук громкоговорителей и отключаются выходы предварительного усилителя AUDIO PRE OUT ресивера AVR200 На выход головных телефонов поступает только стереофонический сиЖал и настройки пространственного звука игнорируются S VIDEO из группы выходов MONÎTOR С Выход на видеомонитор Включение в электросеть Выходы для соединения с громкоговорителями Перед тем как приступить к соединению ресивера AVR200 с громкоговорителя Неподходящая вилка ми нужно установив переключатель импеданса в правильное положение Убедитесь в том что конструкция вилки шнура питания соответствует ПРЕДУПРЕЖДЕНИЕ не меняйте положение переключателя импеданса при включенном питании ресивера так как это может привести к выходу ресивера AVR200 из строя напряжения 115 В или 230 В указанному на задней панели устройства конструкции розетки а напряжение питания в сета соответствует значению Если импеданс громкоговорителей составляет 6 Ом или менее то установите Если конструкция вилки шнура питания прилагаемого к устройству не подходит к розетке электросети или напряжение в сета не совпадает с напряжением на которое рассчитан аппарат необходимо обратиться к дилеру у которого приобреталось изделие и получить подходящий шнур питания переключатель в положение 4 6 Ом Если импеданс громкоговорителей составляет более 6 Ом то переключатель необходимо установить в положение 8 Ом Шнур электропитания Обычно к аппарату прилагается шнур питания выполненный как единое целое с литой вилкой Если по какой то причине нужно избавиться от шнура питания то ПРЕДУПРЕЖДЕНИЕ данное устройство можно использовать только с громкоговорителями имеющими импеданс входное сопротивление от 4 Ом до 8 Ом необходимо сделать это немедленно и надежным и безопасным способом так как включение в розетку поврежденного шнура питания несет потенциальную опасность поражения током Для приобретения нового шнура питания обратитесь к дилеру ARCAM ПРЕДУПРЕЖДЕНИЕ При соединении ресивера с громкоговорителями следите за тем чтобы не было незакрепленных жил провода которые могут соприкоснуться с соседним проводом или корпусом AVR20O так как это приведет к короткому замыкания и выходу усилителя из строя Включение в электросеть Вставьте разъем стандарт IEC для сетевых разъемов на шнуре летания прилагаемом к изделию в гнездо АС INLET Вход питания расположенный на задней панели аппарата Убедитесь в том что соединение выполнено надежно Вставьте вилку расположенную на другом конце шнура питания в розетку Громкоговорители с двойными проводными соединениями и двойным усилением Замечания по этим технологиям представлены в справочном разделе данного Руководства электросети Длительные периоды простоя Если не предполагается пользоваться устройством в течение длительного времени то рекомендуется выключить питание аппарата кнопкой на передней Выходы предварительного усилителя Если возникло желание увеличите возможности системы добавив в нее усилитель мощности то рекомендуется использовать устройство Arcam чтобы гарантировать согласование коэффициентов усиления Ресивер AVR200 имеет шесть выходов линейного уровня предварительного усилителя которые можно соединить с входами внешнего усилителя мощности Arcam для реализации схемы даухэтапного усиления любого канала Кроме того ресивер AVR200 можно использовать отдельно как предварительный усилитель В зависимости от способа компоновки системы выход предварительного усилителя канала сабвуфера PRE AMP OUT Выход предварительного усилителя можно соединить по линейному уровню двумя способами с активным сабвуфером с усилителем мощности предназначенным для питания пассивного сабвуфера Цифровой выход Этот выход используется для соединения с подходящим устройством цифровой записи например устройством записи компакт дисков или минидисков Если используется коаксиальный цифровой вход то сигнал проходит через ресивер AVR200 без изменений Максимальная частота дискретизации сигнала проходящего через оптический вход ограничена значением 48 кГц Выход сигнала триггера напряжением 12В Данное гнездо обычно используется в многокомпонентных системах Если используется схема двухэтапного усиления с применением усилителя мощности и необходимо обеспечить одновременное включение ресивера и усилителя мощности то см стр 15 панели вместо того чтобы использовать ждущий режим который включается с пульта дистанционного управления
