РАСПАКОВКА

ВНИМАНИЕ: ПРИ РАСПАКОВЫВАНИИ СОБЛЮДАТЬ ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ

ПОВРЕДИТЬ ТРОСИКИ ПРИВОДА ФРЕЗ И ДРОССЕЛЬНОЙ ЗАСЛОНКИ.

Сборка изделия производится в соответствии иллюстрациями, приведенными в Руководстве по

эксплуатации.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ: ИЗДЕЛИЕ ПОСТАВЛЯЕТСЯ БЕЗ МАСЛА В КАРТЕРЕ ДВИГАТЕЛЯ!

Перед первым использованием изделия залить рекомендованное масло в картер двигателя.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

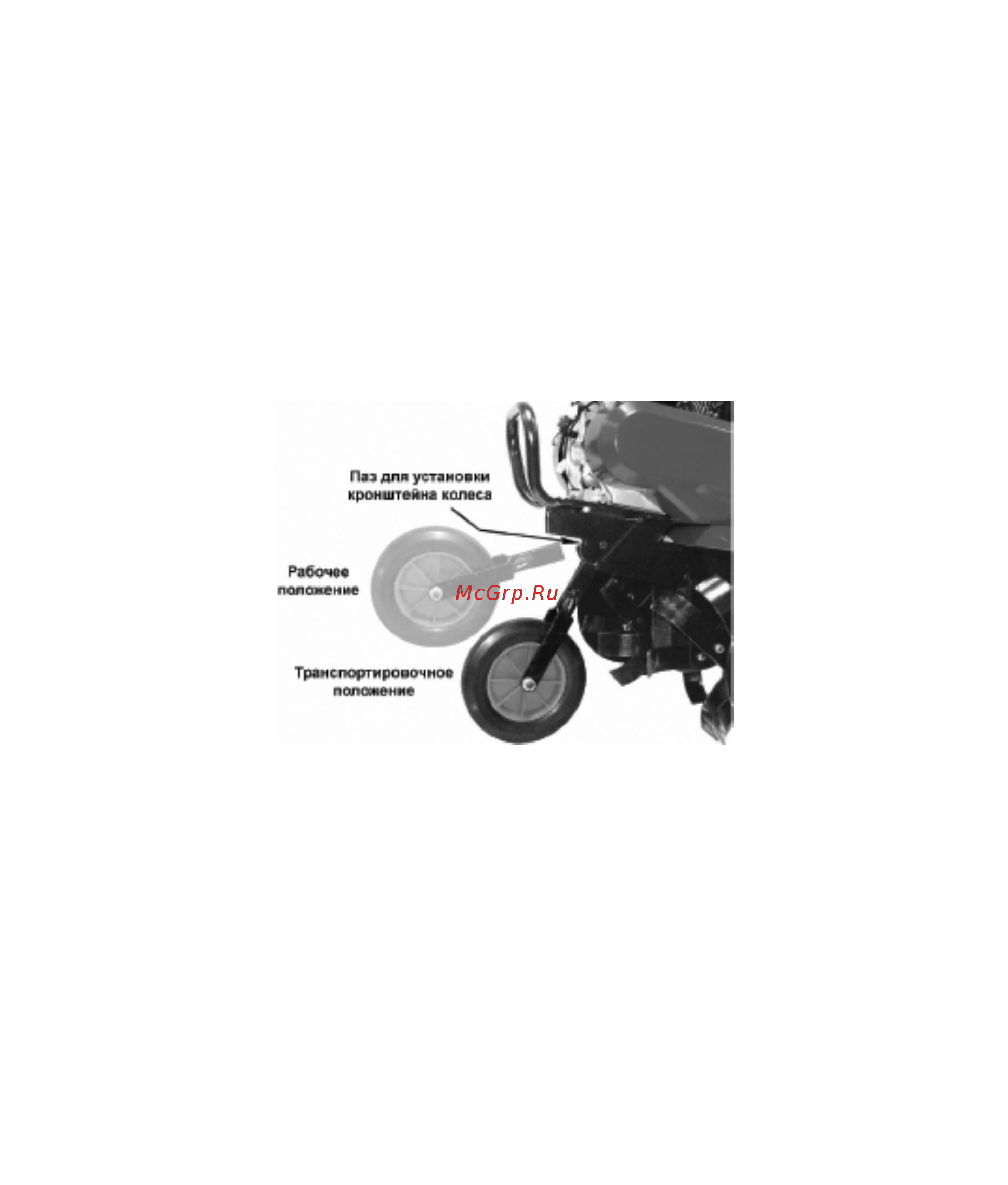

Установка кронштейна колеса в рабочее положение.

На заводе фирмы-изготовителя изделия кронштейн колеса устанавливается в

транспортировочное положение. См. Рис. 2. Запрещается эксплуатация изделия с колесом, не

установленным в рабочее положение.

Рабочее положение.

- Вытянуть кронштейн колеса и переместить его вверх для закрепления в рабочем положении.

Рис.2

Проверить правильность установки кронштейна колеса.

Транспортировочное положение.

- Вытянуть кронштейн колеса и переместить его вниз для закрепления в транспортировочном

положении. Проверить правильность установки кронштейна колеса.

Установка рукоятки управления в рабочее положение.

ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения тросиков привода фрез и дроссельной заслонки,

следует быть особенно внимательным при изменении положения кронштейна рукоятки управления.

Изменение положения кронштейна рукоятки управления:

Информация по сборке

рукоятки управления

представлена на рис. 3.

Удалите болт 4 и регулятор 1 и установите стальной регулирующий узел на стойку 5.

Вставьте болт 4 и закрепите его гайкой. Вставьте регулятор 1, выберите соответствующее

отверстие и зафиксируйте регулятор фиксатором 3.
