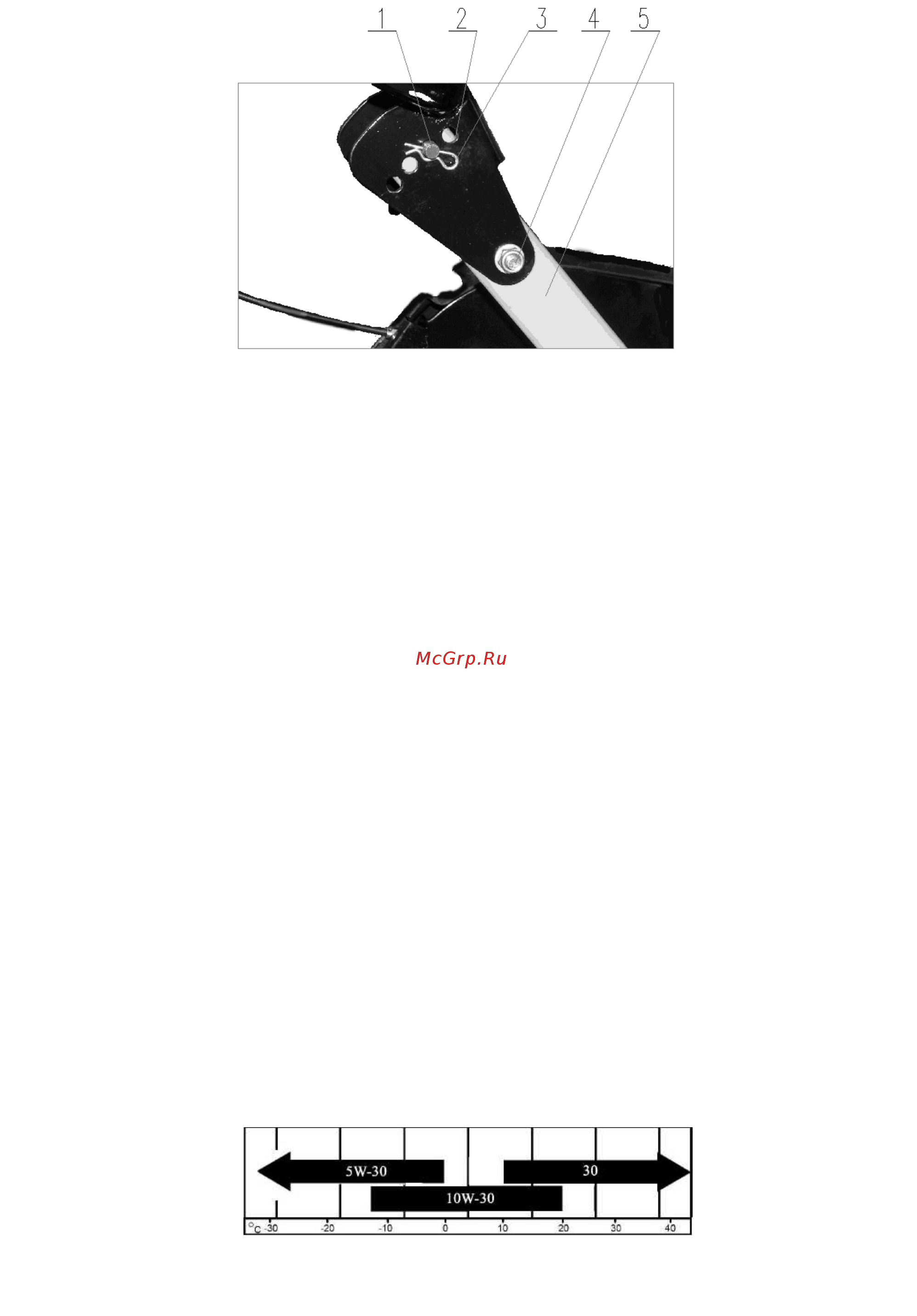

Рис.3

1.Регулятор 2.Регулировочное отверстие 3.Фиксатор 4.Болт 5. Стойка

Установка сошника в рабочее положение.

Глубина обработки почвы определяется положением сошника относительно кронштейна сошника.

См. Рис. 1.

Порядок установки:

• Установить сошник в кронштейн.

• Совместив отверстие в кронштейне с одним из отверстий сошника, закрепить его штифтом и

шплинтом.

Регулировка тросика привода фрез.

Удерживая рычаг привода фрез в прижатом состоянии, медленно потянуть за рукоятку шнура

стартера 2-3 раза, при этом фрезы изделия должны начать вращаться.

Если фрезы изделия не вращаются:

1. Открутить контргайку болта, расположенного на тросике привода фрез.

2. Выкручивая втулку, выбрать люфт тросика относительно рубашки.

3. Плотно закрутить контргайку к втулке.

4.Для ослабления натяжения тросика необходимо открутить контргайку и немного вкрутить втулку.

5.Закрутить контргайку и осуществить повторную проверку правильности натяжения тросика.

6. Отпустить рычаг привода фрез. Медленно потянуть за рукоятку шнура стартера, при этом фрезы

изделия не должны вращаться. Если фрезы изделия вращаются, повторить процедуру регулировки.

ПОДГОТОВКА ДВИГАТЕЛЯ К РАБОТЕ

ПРЕДУПРЕЖДЕНИЕ: Проверку уровня масла в картере двигателя следует осуществлять только

при нахождении изделия в горизонтальном положении по отношению к поверхности земли.

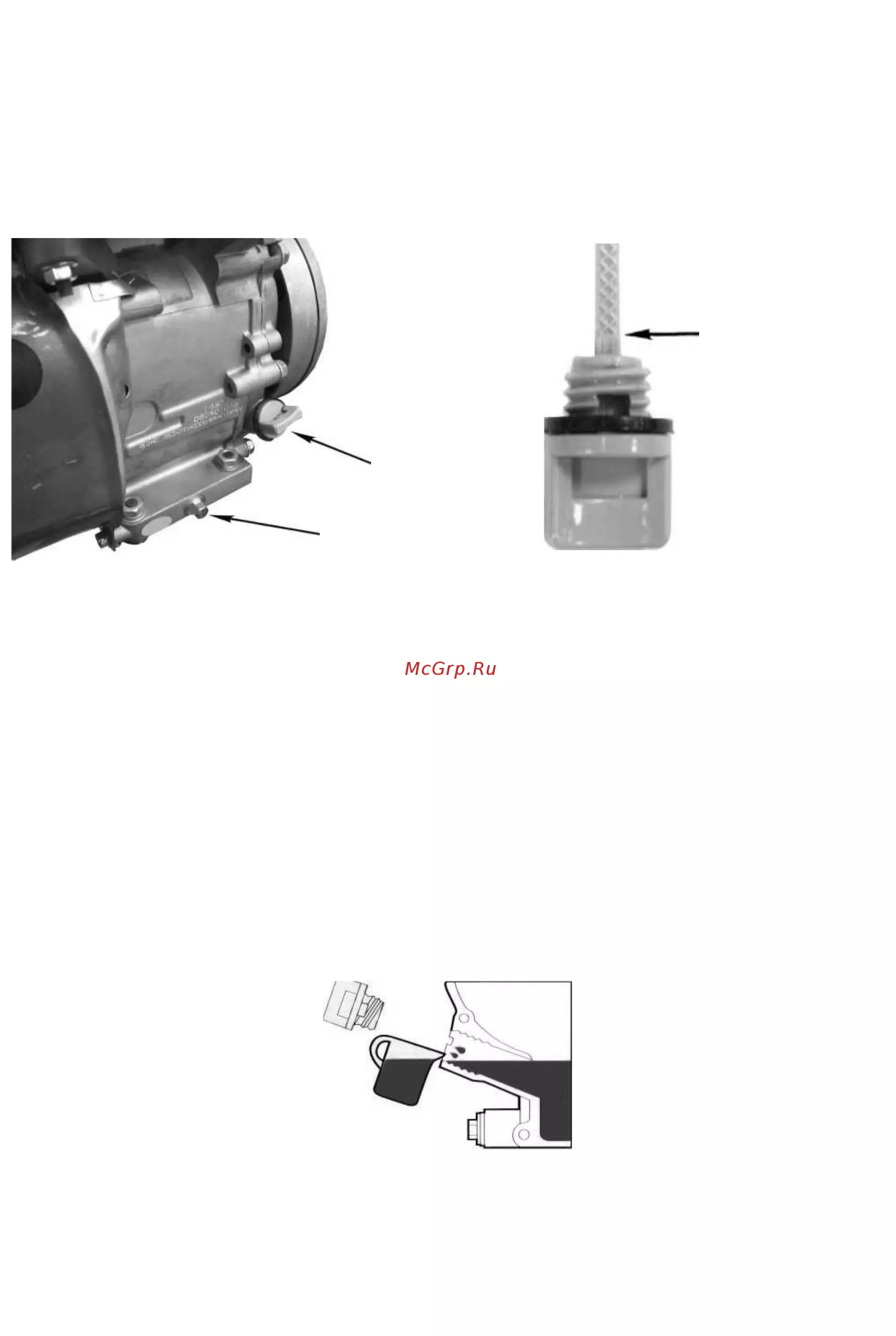

Заправка картера двигателя маслом.

ВНИМАНИЕ: ИЗДЕЛИЕ ПОСТАВЛЯЕТСЯ БЕЗ МАСЛА В КАРТЕРЕ ДВИГАТЕЛЯ!

Перед первым запуском двигателя требуется залить в картер двигателя необходимое количество

моторного масла. Выбор степени вязкости масла осуществляется в соответствии с температурой

окружающей среды, согласно с приведенным ниже графиком:

На канистре с маслом должно быть обозначение API "SF" или

"SG", "SH", "SJ", "SL", "SM".
