ПРИМЕЧАНИЕ: Проверка уровня масла осуществляется на холодном неработающем двигателе.
Порядок проверки уровня масла:

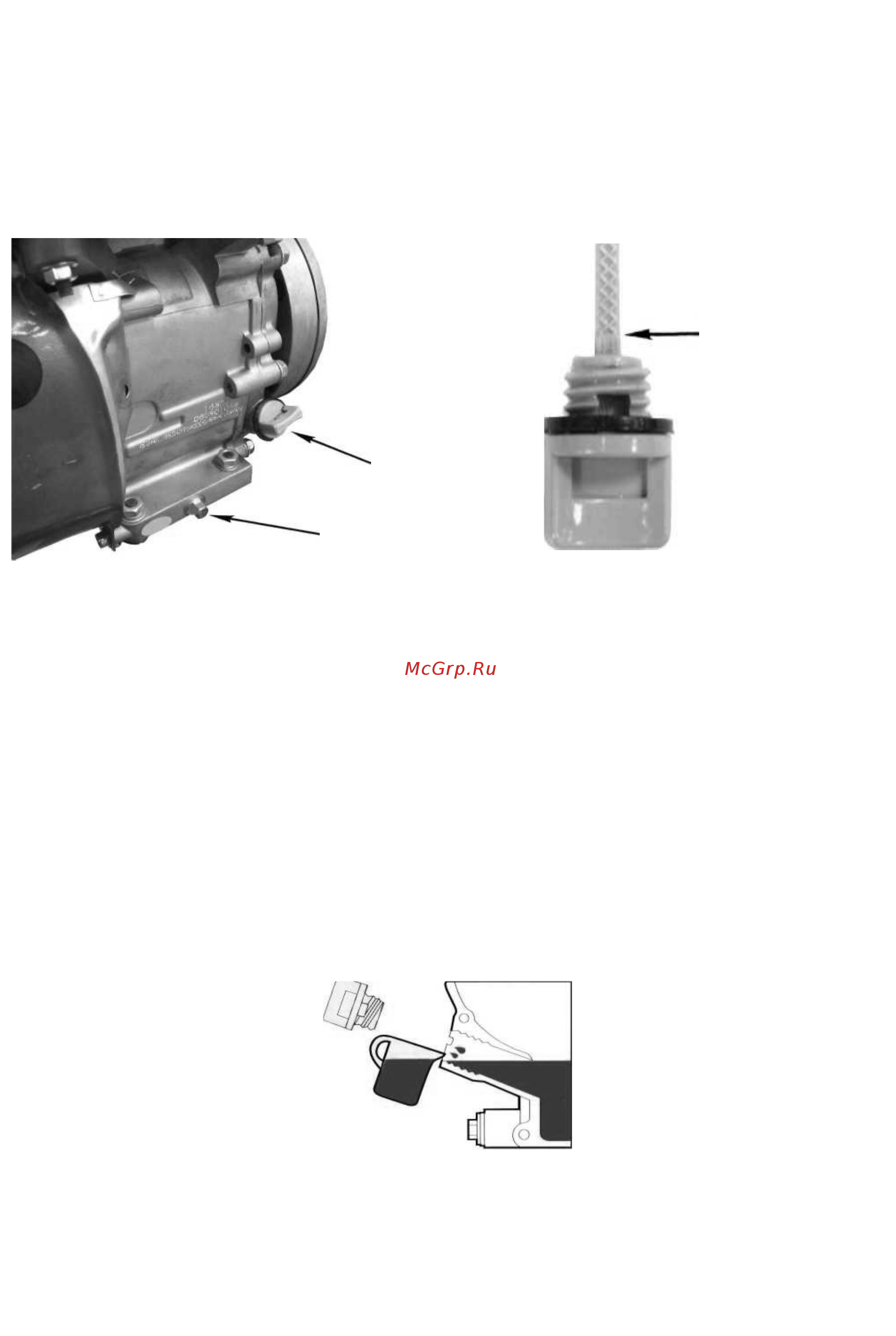

1. Открутить крышку маслоналивной горловины. См. Рис. 4.
2. Протереть масляный щуп ветошью. См. Рис. 5
3. Вставить до упора масляный щуп и заново извлечь.
4. Проверить уровень масла, и, при необходимости, долить до требуемого уровня.
5. Вставить и закрутить на место крышку маслоналивной горловины.
Рис.4 Рис.5
ВНИМАНИЕ: УРОВЕНЬ МАСЛА НА МАСЛЯНОМ ЩУПЕ ДОЛЖЕН БЫТЬ В
ЗАШТРИХОВАННОЙ ОБЛАСТИ ОКОЛО ВЕРХНЕЙ ГРАНИЦЫ.
При отсутствии масляного щупа на крышке маслоналивной горловины.
Уровень масла должен доходить до нижнего края в маслоналивной горловине. См. приведенное ниже
изображение.
Заполнение топливного бака бензином.
Заполнение топливного бака бензином осуществляется перед запуском двигателя. Запрещается
открывать крышку топливного бака горячего или работающего двигателя. Размещение изделия перед
заполнением топливного бака бензином производится на расстоянии от источников открытого
пламени, искр.
Меры безопасности при работе с бензином.
ВНИМАНИЕ: БЕНЗИН И ЕГО ПАРЫ ЛЕГКО ВОСПЛАМЕНЯЕМЫ И ВЗРЫВООПАСНЫ!
Требуемый
уровень
Крышка с
масляным
щупом
Пробка
сливного
отверстия
