Сборка дополнительной стойки (KX-BP065)
Принадлежности

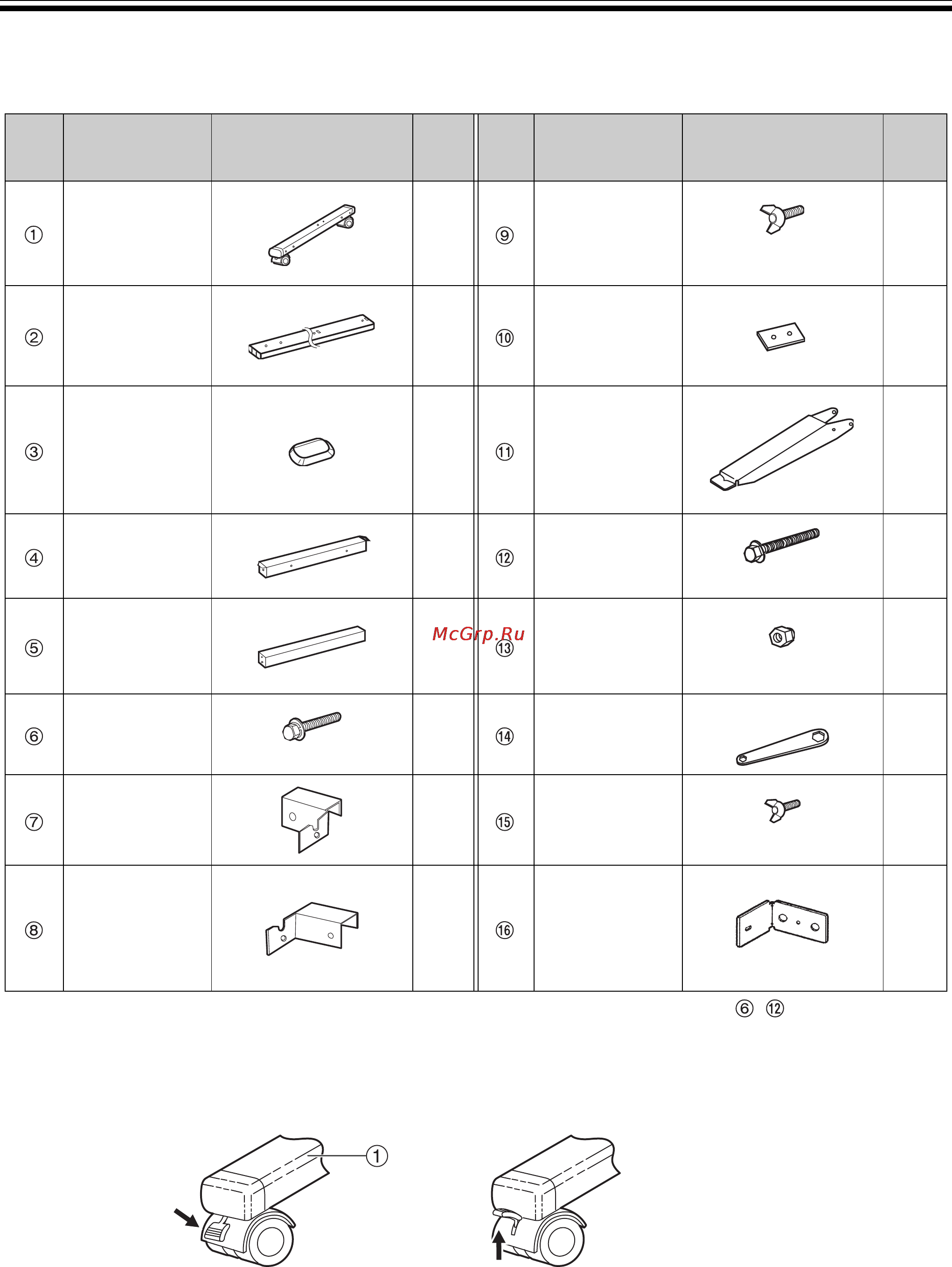

Этот комплект включает показанные ниже детали для установки электронной доски. Перед началом операций
убедитесь, что в комплект упаковочной коробки входят все детали.
.
*
1
Гаечный ключ из принадлежностей требуется для завинчивания и отвинчивания винтов , ; сохраните его для
дальнейшего использования.
*
2
Используются для других моделей.
Перед монтажом следует заблокировать ролики.
Название
детали
Рисунок
Кол-
во
Название
детали
Рисунок
Кол-
во
Основание
стойки
2 Винт-барашек
M5 x 12 мм (mm)
6
Трубка 2
Опорный
кронштейн
2
Крышка 2
Складная
ножка для
устойчивости
4
Боковая штанга
(A)
2 Винт
M6 x 60 мм (mm)
4
Боковая штанга
(B)
1 Гайка 4
Винт
M8 x 45 мм (mm)
12 Гаечный ключ
*
1
1
Левая
крепежная
скоба
2
Винт-барашек
(не
используется*
2
)
M4 x 8 мм (mm)
8
Правая
крепежная
скоба
2
Кронштейн
держателя
экрана
(не
используется*
2
)
4
Блокирование роликов
(нажмите с этой
стороны)
Высвобождение блокировки
