Руководство по установке
40 Инструкция по эксплуатации
Установка настенных крепежных пластин
1. Убедитесь, что стена достаточно прочная и выдержит доску elite Panaboard.
Расчетная прочность: больше чем 1962Н (200 кгф)

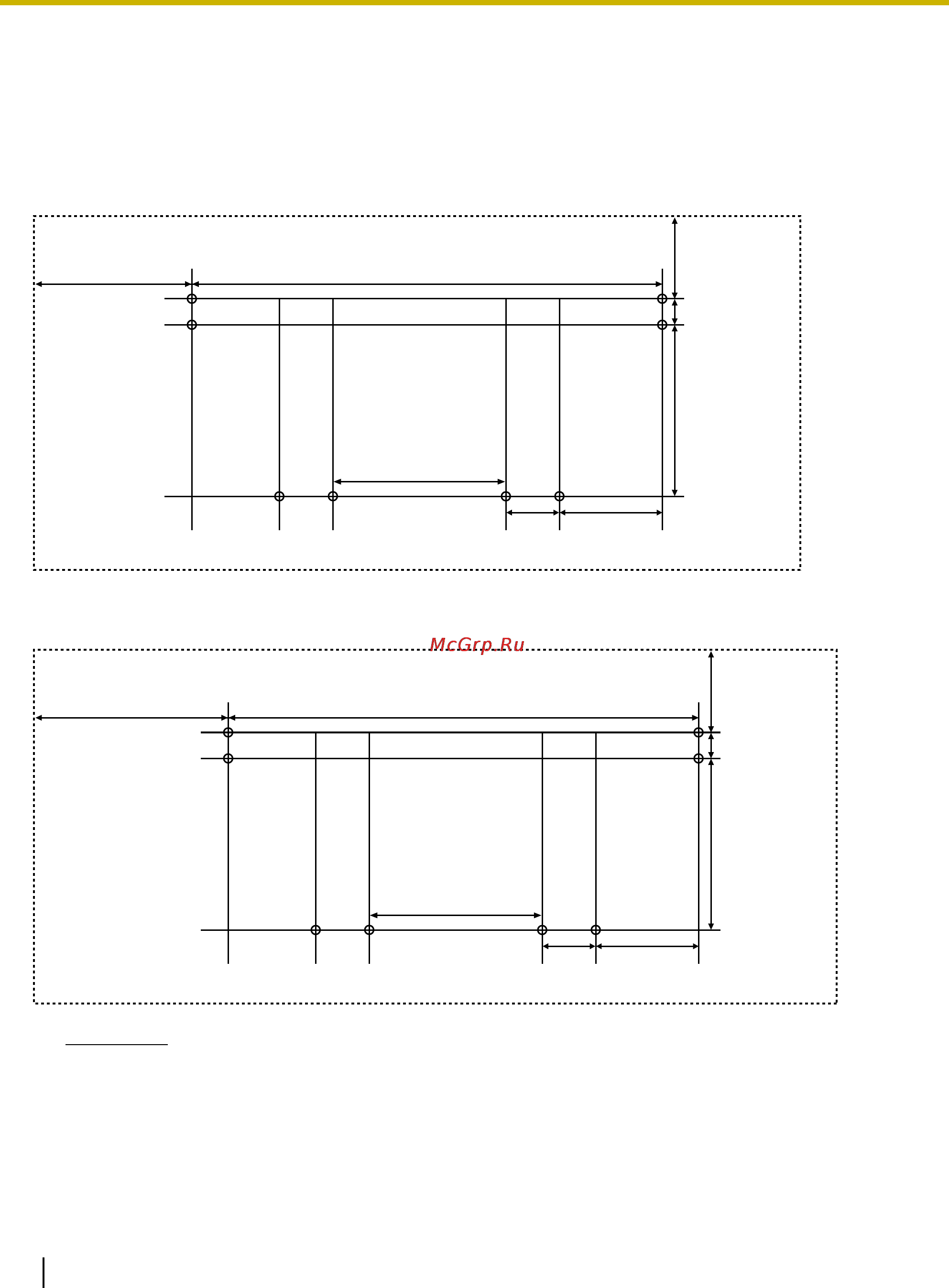

2. С помощью рулетки и уровня нанесите 8 меток для установки винтов.
UB-T880
UB-T880W
Замечание
• Пунктирной линией на иллюстрации обозначен внешний край доски elite Panaboard.
3. Просверлите 8 отверстий для настенных крепежных пластин.
• Диаметр отверстий должен соответствовать размеру используемых винтов.
421,8 мм 813 мм
324,2 мм
208,2 мм
40 мм
1 006 мм
220,9 мм23,5 мм
543,3 мм 813 мм
324,2 мм
208,2 мм
40 мм
1006мм
220,9 мм23,5 мм
