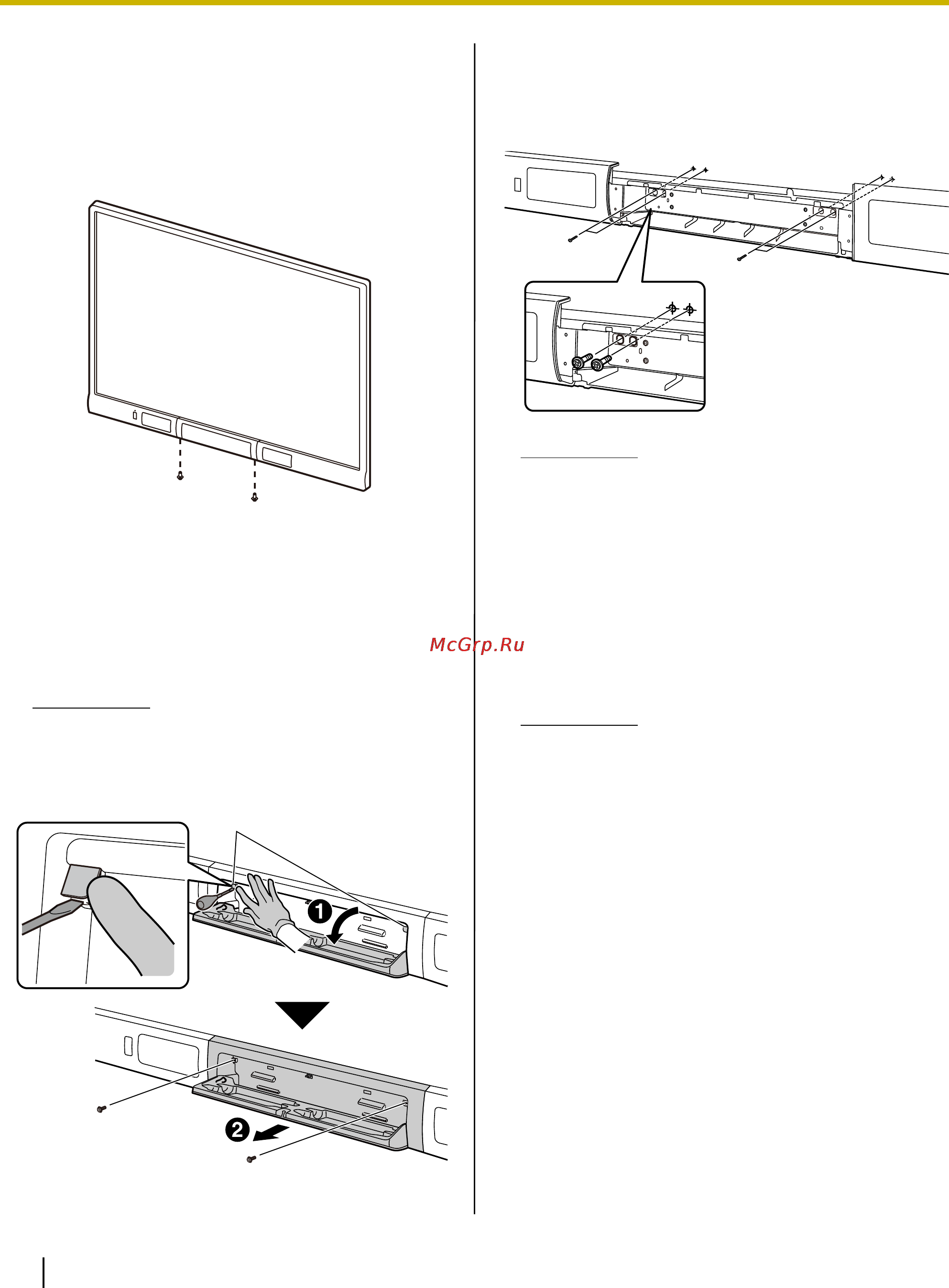

Руководство по установке
50 Инструкция по эксплуатации
5. Удалите винта на каждом конце нижней
части нижней крышки рамки.
• UB-T880: 2 винта,
UB-T880W: 4 винта
(UB-T880 показана на сл. рисунке в качестве
примера.)
6. Откройте лоток для ручки, удалите крышки
винтов и винты, а затем удалите нижнюю
крышку рамы.
• Откройте лоток для ручки (1), и удалите
крышки правого и левого винтов (2 места).
Затем удалите винты и снимите крышку
нижней рамы (2).
Примечание
• При удалении крышек винтов
удерживайте их пальцем, чтобы не
допустить их выскакивания.
7. Прикрепите к стене.
• Используйте 4 винта для надежного
прикрепления зажимов на нижней части
доски к стене.
Примечание
• Винты (4 шт.) не входят в комплект
поставки доски elite Panaboard.
Приобретите винты размером M6 в
соответствии с типом стены.
8. Прикрепите нижнюю крышку рамки.
• Выполните действия пунктов 6 и 5 в обратной
последовательность и прикрепите крышку
нижней рамы, проверив горизонтальность
передней поверхности.
Примечание
• При установке на стене берегите доску
elite Panaboard от ударов и толчков.
• После установки проверьте надежность
крепления доски elite Panaboard на стене,
нажав на нее с небольшим усилием.
9. Проверьте работоспособность доски elite
Panaboard.
• См. “Проверка работы доски elite Panaboard”
(стр.54).
Крышки винтов
