42
■ Сборка
1
Прежде всего расположите упаковочную коробку таким образом, чтобы упаковочные
соединения были направлены вверх.
Затем удалите упаковочные соединения и упаковочную коробку.
• UB-2815C имеет двенадцать упаковочных соединений.
• UB-2315C имеет десять упаковочных соединений.

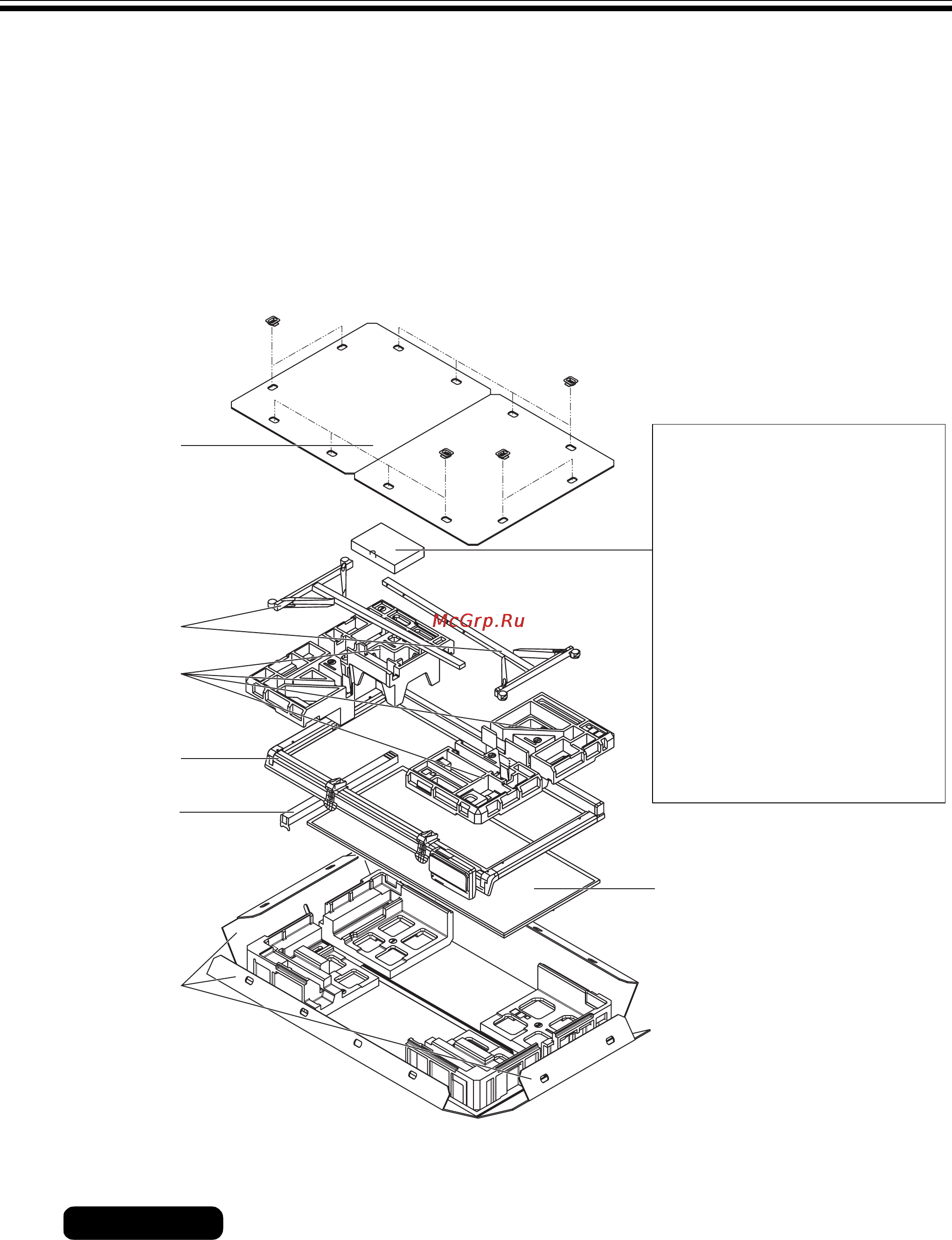

* Это схема аппарата UB-2815C.
Аппарат UB-2315C оборудован одним фиксатором доски и одним рычагом фиксатора доски.
•
Упаковочная коробка, материал подушек и другие упаковочные материалы потребуются для повторной
упаковки аппарата. Не выбрасывайте их.
Упаковочная коробка
Стойка
Подушки
Электронная доска
Сканер
Упаковочная
коробка
Соединение
• Маркировальные карандаши
(черный, красный, голубой)
. . . . . . . . . . . . . . . . . . .по 1
шт. для каждого цвета
• Стирающая щетка . . . . . 1
• Сетевой шнур . . . . . . . . . 1
•
Программное обеспечение
на CD-ROM . . . . . . . . . . . 1
• Инструкция по
эксплуатации . . . . . . . . . 1
• Гарантийный талон
*1
. . . . 1
• Крышка соединителя . . . 1
• Винт . . . . . . . . . . . . . . . . . 4
• Шайба . . . . . . . . . . . . . . . 4
• Шестиугольный
гаечный ключ . . . . . . . . . . 1
[Комплектация коробки
принадлежностей]
Белая доска
Соединение
Соединение
*1
Только для моделей США.
ВНИМАНИЕ
UB-2815C-RU.book Page 42 Friday, August 31, 2007 8:37 AM
