44
5

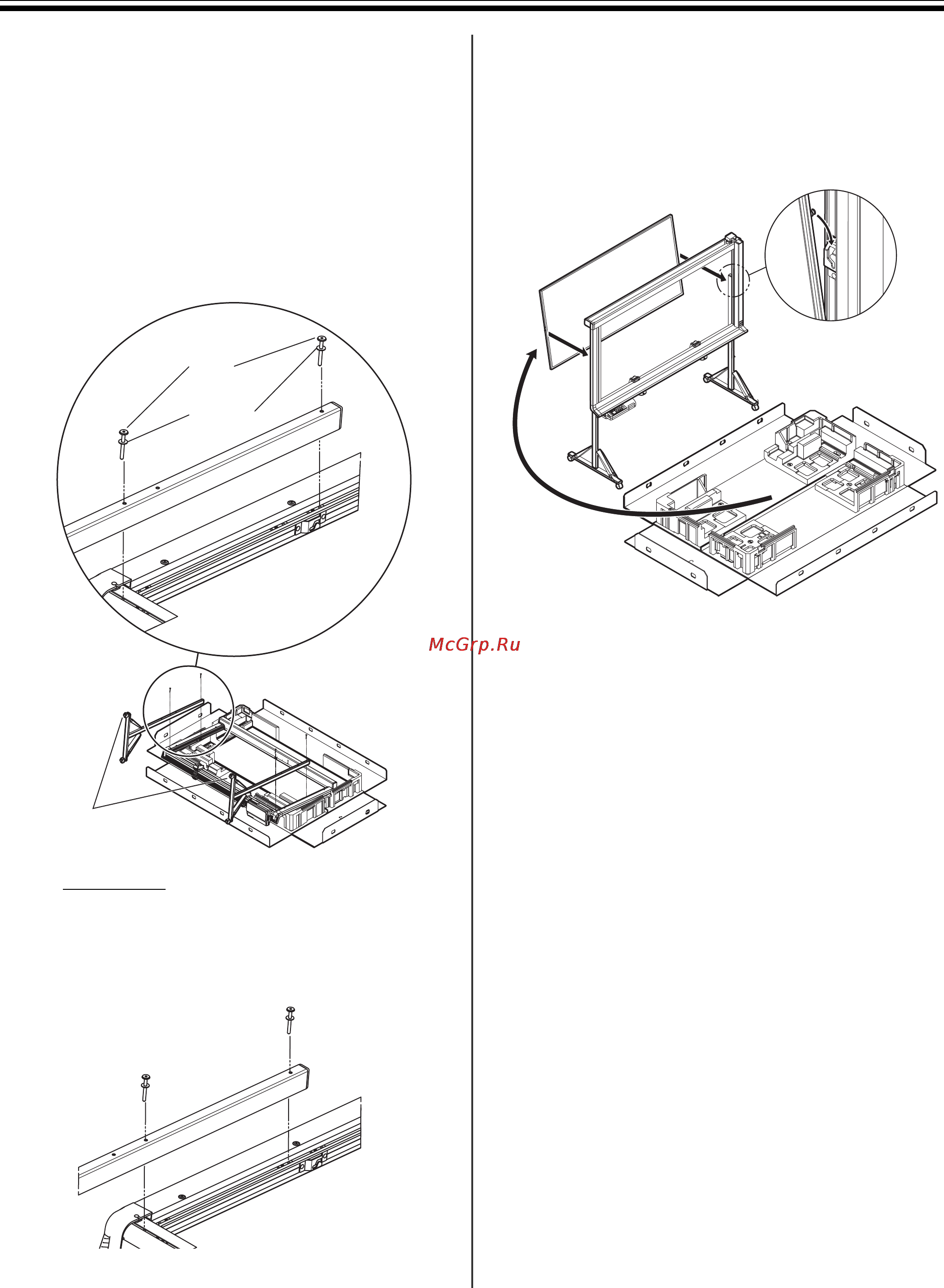

Прикрепите стойки к аппарату.
В каждой стойке имеется четыре отверстия (A, B,
C, D).
1) Прикрепите стойку к устройству блокирующим
роликом вверх.
2) При прикреплении устройства к стойке на
нормальной высоте (1858 мм [6' 1
5
/
32
" ]),
затяните два винта с шайбами с помощью
шестиугольного гаечного ключа в отверстиях A и
C.
Примечания
•
При затягивании двух винтов с шайбами в
отверстиях A и B устройство будет
расположено на 100 мм (3
15
/
16
" ) выше
нормальной высоты (1958 мм [6' 5
5
/
32
" ]).
6
Поднимите аппарат и прикрепите
белую доску.
1) Поставьте аппарат вертикально.
2) Прикрепите белую доску сзади, вставив
металлическую часть белой доски в прорезь
внутри рамы аппарата.
A
B
C
D
A
B
C
Винт
Шайба
Сторона блокировки
роликов
A
B
C
Задний
Передний
