Руководство по эксплуатации КM241 00 000 РЭ
15
ЭЛЕКТРОРОЗЖИГ. ГОРЕЛКИ СТОЛА
■ Для моделей с крышкой следует удалить жидкостные загрязнения с крышки прежде,
чем ее открывать.
■ Прежде, чем закрыть крышку, убедитесь, что поверхность электроконфорки остыла.
Примечание! Потемнение ободка электроконфорки стола не является про-
изводственным дефектом и не влияет на работу плиты.
11. ЭЛЕКТРОРОЗЖИГ
■ В плитах, оснащённых электророзжигом, горелки стола зажигаются от искры высо-
ковольтного разряда. При разжигании горелок, между разрядником и горелкой на всех
конфорках проскакивает искра. Разжигается горелка, на которую подаётся газ.
■ Розжиг может производиться от кнопки на панели управления или автоматически при
повороте рукоятки крана в положение «
», в зависимости от комфортности плиты.
Внимание!
! Запрещается нажимать кнопку электророзжига при снятых горелках
– это снижает ресурс работы или может привести к выходу из строя
системы электророзжига!
! Для плит, оснащенных интегрированным розжигом при закрытии
кранов горелок стола от положения «большое пламя» в сторону положения
«закрыто» наличие искры розжига не является производственным
дефектом. В положении «закрыто» искра должна отсутствовать.
12. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено над рукояткой каждого крана
на панели управления. На воротниках рукоятки управления горелок или на панели
управления нанесены символы состояния работы горелок в крайних положениях.
СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
Примечание! Во время эксплуатации плиты возможно выгорание эмали
на кончиках зубьев решётки стола в зоне горелок, что не является
производственным дефектом и не влияет на работу плиты.

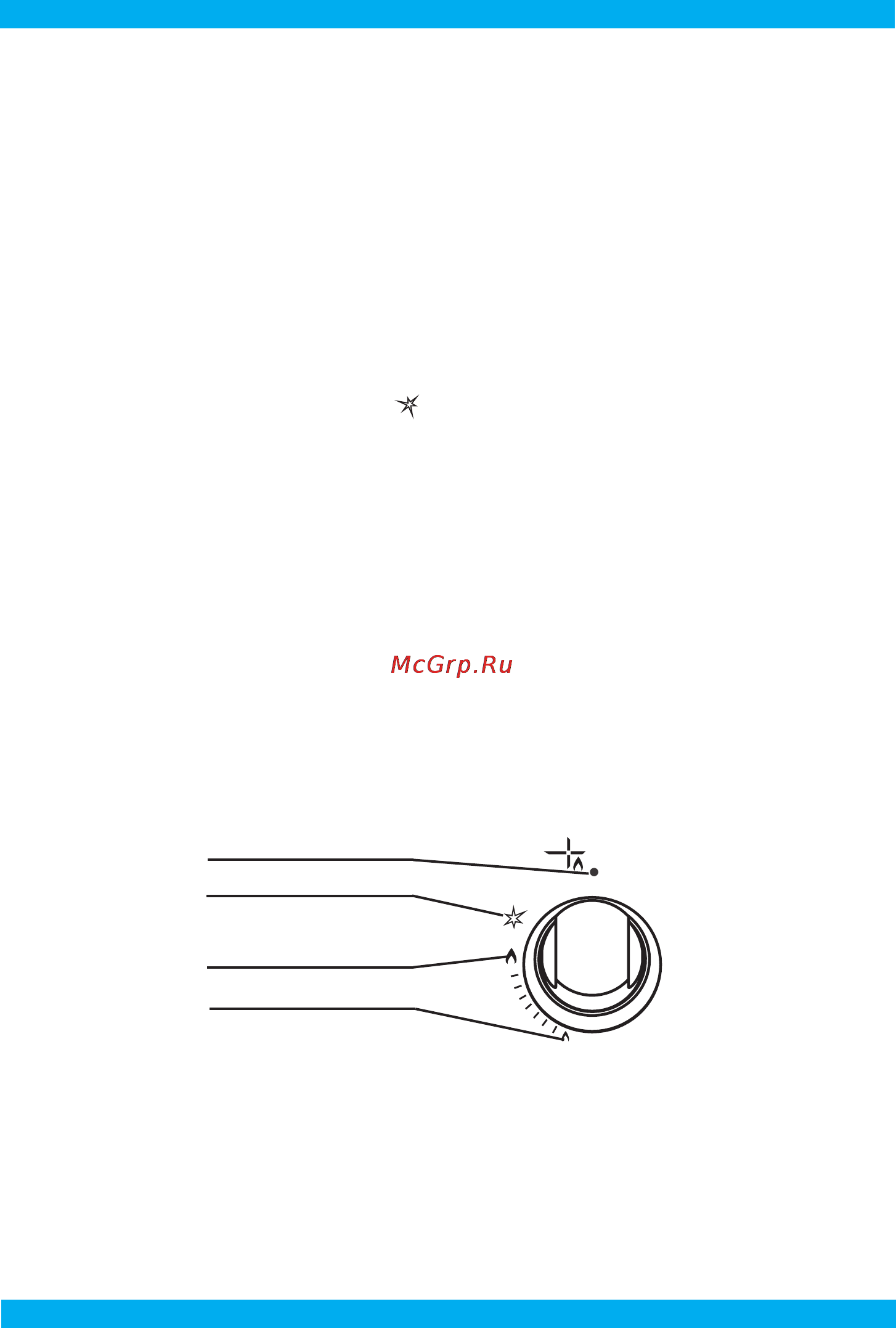

рис. 11
Большое пламя
Малое пламя
Кран закрыт
Электророзжиг
Для моделей с интегриро-
ванным розжигом
