Polaris PSF 40 F [10/14] Stand cover
![Polaris PSF 40 F [10/14] Stand cover](/views2/1014201/page10/bga.png)

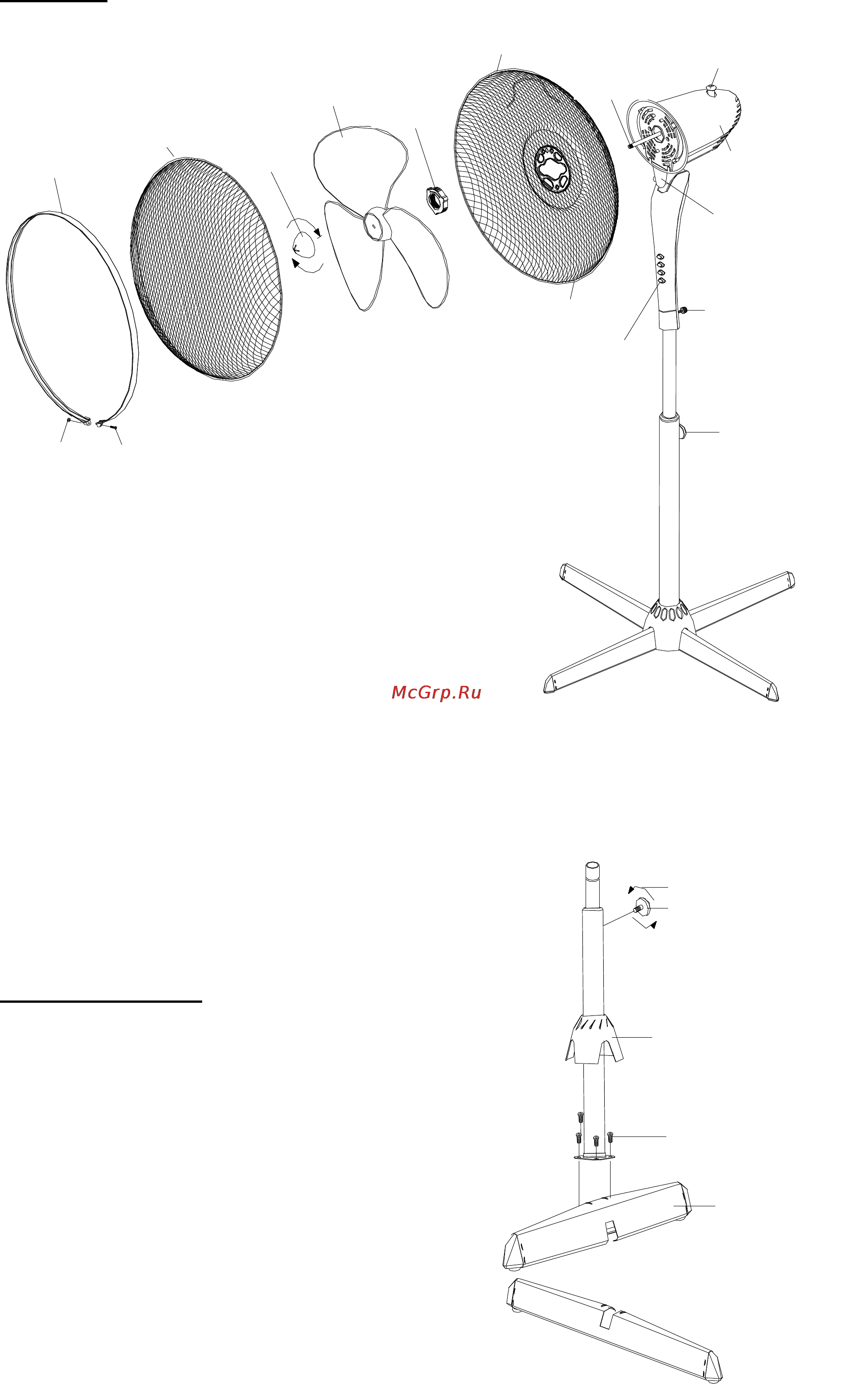

III. Description
IV. Appliance assembling
1. Install two parts of the base to make a cross-shape platform.
2. Use four fixing screws to install bottom pipe
into the cross-shape platform.
3. Choose a desirable height of the extension pipe
using the height regulation screw.
4. Install the motor housing and control panel
on the extension pipe using the screw from the set.
5. Unfasten the grill nut.
6. Tighten clockwise the nut to fix back grill to the motor.
7. Tighten anti-clockwise the blade lock nut to fix blades
on the axle of the motor.
8. Install and tighten front and back grill using side holders.
oscillation knob
adjustment
Height
screw
Unscrew
screw
Thumb
Speed control
buttons
Motor housing
Motor shaft
Tilt adjustment
knob
Handle
Rear guard
Fan Blade
Blade
Retaining
Nut
Front guard
Circle
Nut
Screw
Guard
Retaining
Nut
Borde
r
Front
grill
Фиксатор
лопастей
Blades
Grill lock
nut
Handle
Motor axle
Oscillating
pin
Motor axle
Angle regulator
Back grill
Control
panel
Screw
Height regulator
Nut
Screw
Fasten Height
adjustment ring
Stand cover
Four screw
Stand
Height regulator
Decorative
cover
Fix
i
ng screws
Base
Blade
lock nut
