Electrolux EHG7762 X [12/12] Возможности встраивания
![Electrolux EHG7762 X [12/12] Возможности встраивания](/views2/1142293/page12/bgc.png)
23
480
30
591
380
140

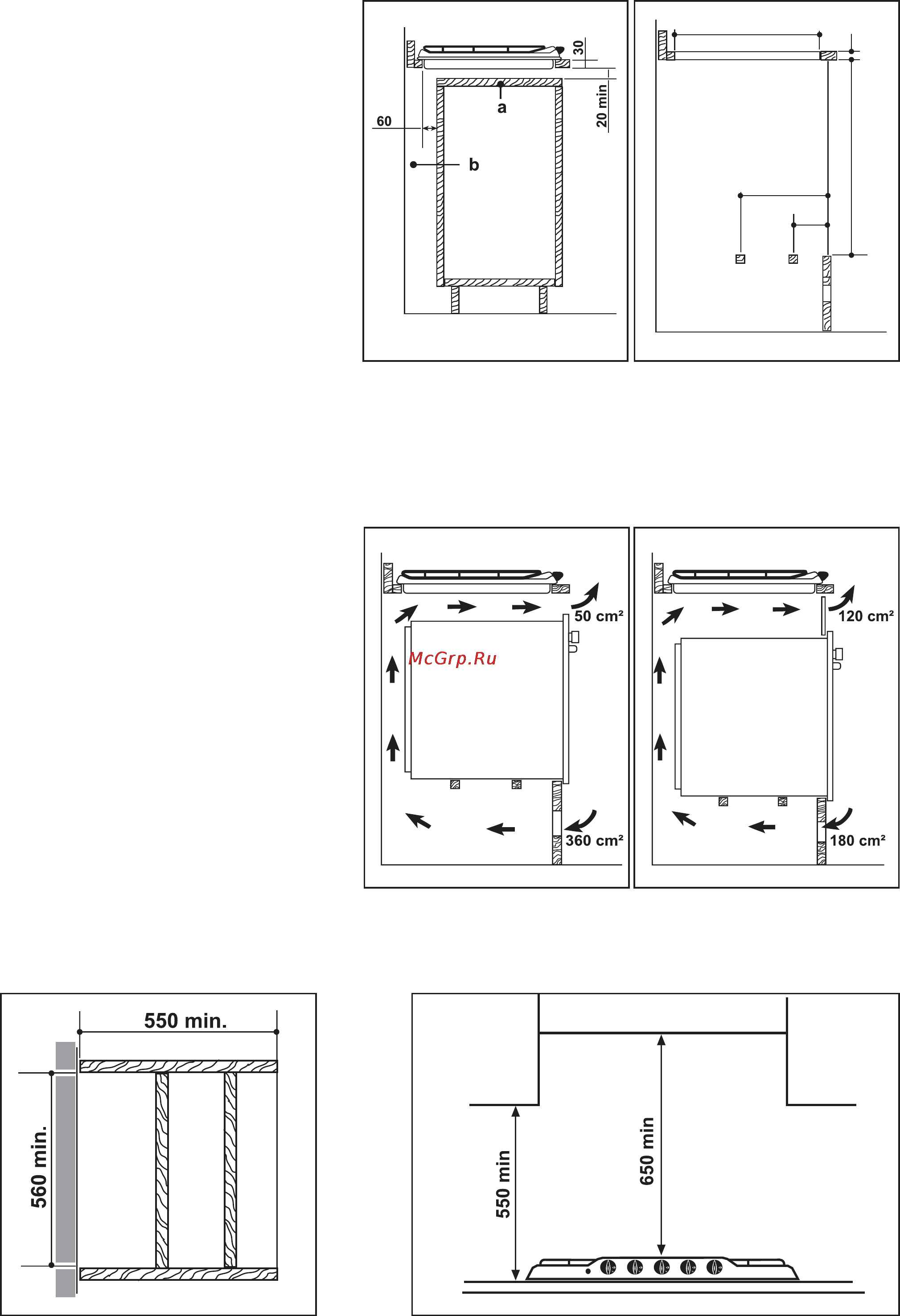

a) Removable panel
b) Space possibly useful for
connections
Рис. 13
Рис. 14
Рис. 15
Рис. 16
Рис. 17
Рис. 18
Кухонный шкаф с дверью
Кухонный шкаф должен быть тщательно
подготовлен к установке варочной
поверхности. Между шкафом и дном
варочной поверхности не должно быть
контакта, так как во время работы дно
варочной поверхности сильно
нагревается. Мы рекомендует решение,
показанное на рис. 13.
Панель, установленная под варочную
поверхность, должна легко выниматься
и открывать доступ к варочной
поверхности в случае необходимости
технического вмешательства.
Кухонный шкаф с духовым
шкафом
Размеры ниши для установки варочной
поверхности указаны на рис. 14 и 18.
Ниша должна быть оборудована
держателями для обеспечения
постоянного поступления воздуха.
Чтобы прибор не перегревался,
встраивание должно осуществляться,
как показано на рис. 15 и 16.
Подключение варочной поверхности и
духового шкафа к электросети должно
осуществляться независимо друг от
друга, как из соображений
безопасности, так и для того, чтобы
духовой шкаф можно было легко вынуть
из кухонного шкафа.
Навесные кухонные шкафы или вытяжной
вентилятор должны быть размещены на
расстоянии, как минимум 650 мм над
варочной поверхностью (рис. 18).
Если над варочной поверхностью
установлен вытяжной вентилятор длиной
600 мм, навесные кухонные шкафы
рядом с ним должны располагаться на
расстоянии, как минимум, 550 мм над
варочной поверхностью. Такая высота
необходима для установки и
использования крышки.
Возможности
встраивания
Содержание
- Безопасность детей 1
- Важная информация по безопасности 1
- Защита окружающей среды 1
- Обслуживание 1
- При установке 1
- При эксплуатации 1
- Русский 1
- Для пользователя для установщика 2
- Символы использующиеся в инструкции 2
- Содержание 2
- Зажигание конфорок 3
- Инструкции для пользователя 3
- Правильная эксплуатация прибора 3
- Регуляторы управления конфорками 3
- Варочная поверхность 4
- Горелки 4
- Нет 4
- Уход и очистка 4
- Чугунные решетки для конфорок 4
- Периодическое техническое обслуживание 5
- Сервис и оригинальные запасные части 5
- Инструкции для установщика 6
- Размеры ниши для встраивания 6
- Технические данные 6
- Инструкции по установке 7
- Подключение газа 7
- Замена кабеля питания 8
- Электрическое подключение 8
- Замена форсунок 9
- Регулировка для различных типов газа 9
- Регулировка минимального уровня 10
- Таблица диаметры обводных клапанов 10
- Таблица форсунки 10
- Sr ur a 11
- Встраивание 11
- Установка и сборка 11
- Возможности встраивания 12
- Кухонный шкаф с дверью 12
- Кухонный шкаф с духовым шкафом 12
