20
Основные операции
Описание компонентов (продолжение)

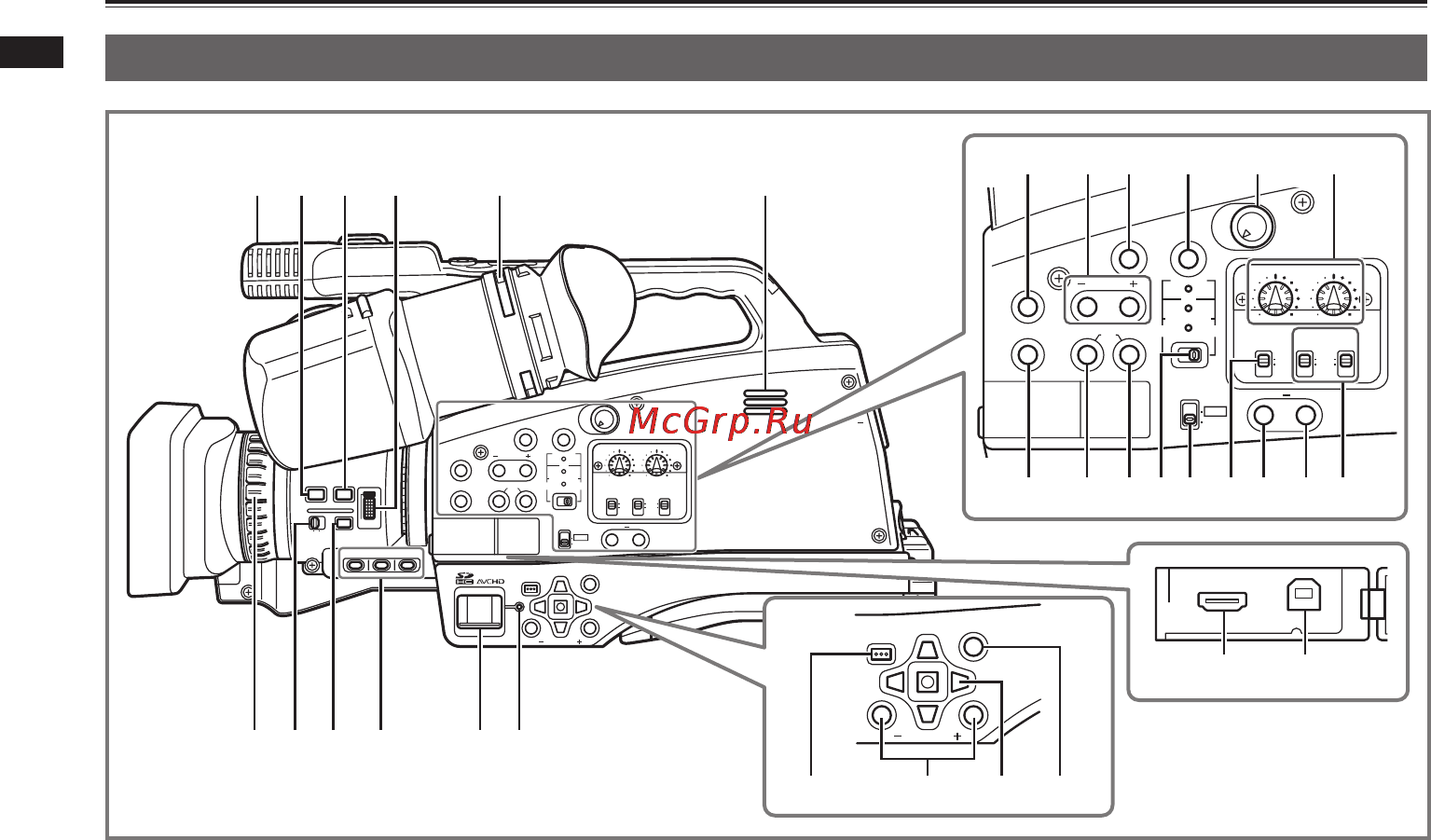

Правая панель
MONITOR
DV
PHONE
AUDIO LEVEL
CH1CH2
MODE
CAMERA
PHOTO IN
DVAVCHD
AUDIO SELECT
COUNTER RESET/ TC SET
AUDIO IN
CH1
AUTO
MAN
FRONT
REAR
CH2
REC
SPEED SEL
ZEBRABARS
DISP / MODE CHK
FOCUSZOOM/
IRIS
WHITE
BAL
USER 1USER 2USER 3
AUTO/
MANUAL
SHUTTER
IRISFOCUSFOCUS ASSIST
PB
OIS
PAGE / ADV
FUNC / EXEC
MENU
ENTER
AUTO
MANUAL
PUSH
MONITOR
AUDIO LEVEL
CH1CH2
MODE
CAMERA
PHOTO IN
DVAVCHD
AUDIO SELECT
COUNTERRESET/ TC SET
AUDIO IN
CH1
AUTO
MAN
FRONT
REAR
CH2
REC
SPEED SEL
ZEBRABARS
DISP / MODE CHK
SHUTTER
PB
OIS
AUTO
MANUAL
PAGE / ADV
FUNC / EXEC
MENU
ENTER
29 3130 32 33 34
35
36 37 39 4241 4338 40
24 2523 26 27 28
46 47 4948
17 2118 19 2220
44 45
17 Встроенный микрофон
18 Кнопка FOCUS ASSIST (стр. 6, 55, часть 2)
19 Кнопка FOCUS (стр. 5, 54, часть 2)
20 Регулятор IRIS (стр. 6, 55, часть 2)
21 Регулятор диоптрий (стр. 31)
22 Динамики
23 Кольцо фокусировки (стр. 5, 54, часть 2)
24 Переключатель RING (стр. 5, 54, часть 2)
25 Кнопка WHITE BAL (стр. 7, 56, часть 2)
26 Кнопка USER1–3 (стр. 12, 61, 106, часть 2)
27 Крышка для карты памяти (стр. 35)
28 Лампочка доступа (стр. 35)
29 Кнопка SHUTTER (стр. 15, 65, часть 2)
30 Кнопка SPEED SEL -/+
(стр. 15, 65, часть 2)
31 Кнопка OIS (стр. 11, 60, часть 2)
32 Кнопка выбора MODE
(стр. 30, 31, 40, 42, 90 часть 2)
33 Ручки управления MONITOR LEVEL
(стр. 42, часть 2)
34 Ручки управления AUDIO LEVEL
(стр. 20, 70, часть 2)
35 Кнопка DISP/MODE CHK
(стр. 11, 60, часть 2)
36 Кнопка BARS (стр. 12, 61, часть 2)
37 Кнопка ZEBRA (стр. 10, 59, часть 2)
38 Переключатель MODE (стр. 36)
39 Переключатель AUTO/MANUAL
(стр. 36, 5, 54, часть 2)
40 Переключатель AUDIO SELECT
(стр. 20, 70, часть 2)
41 Кнопка COUNTER (стр. 25, 73, часть 2)
42 Кнопка RESET/TC SET
(стр. 25, 73, часть 2)
43 Переключатель AUDIO IN CH1/CH2
(стр. 18, 68, часть 2)
44 HDMI-разъем (стр. 52, часть 2)
45 Разъем USB2.0 (стр. 51, часть 2)
46 Кнопка MENU (стр. 39)
47 Кнопка PAGE/ADV -/+ (стр. 35, 37, часть 2)
48 Кнопка курсора (стр. 30)
49 Кнопка FUNC/EXEC (стр. 40)
