Panasonic BT-H1700 Инструкция по эксплуатации онлайн

(095) 2584205 www.panasonic.ru Panasonic (СНГ)
1
Инструкция
по эксплуатации

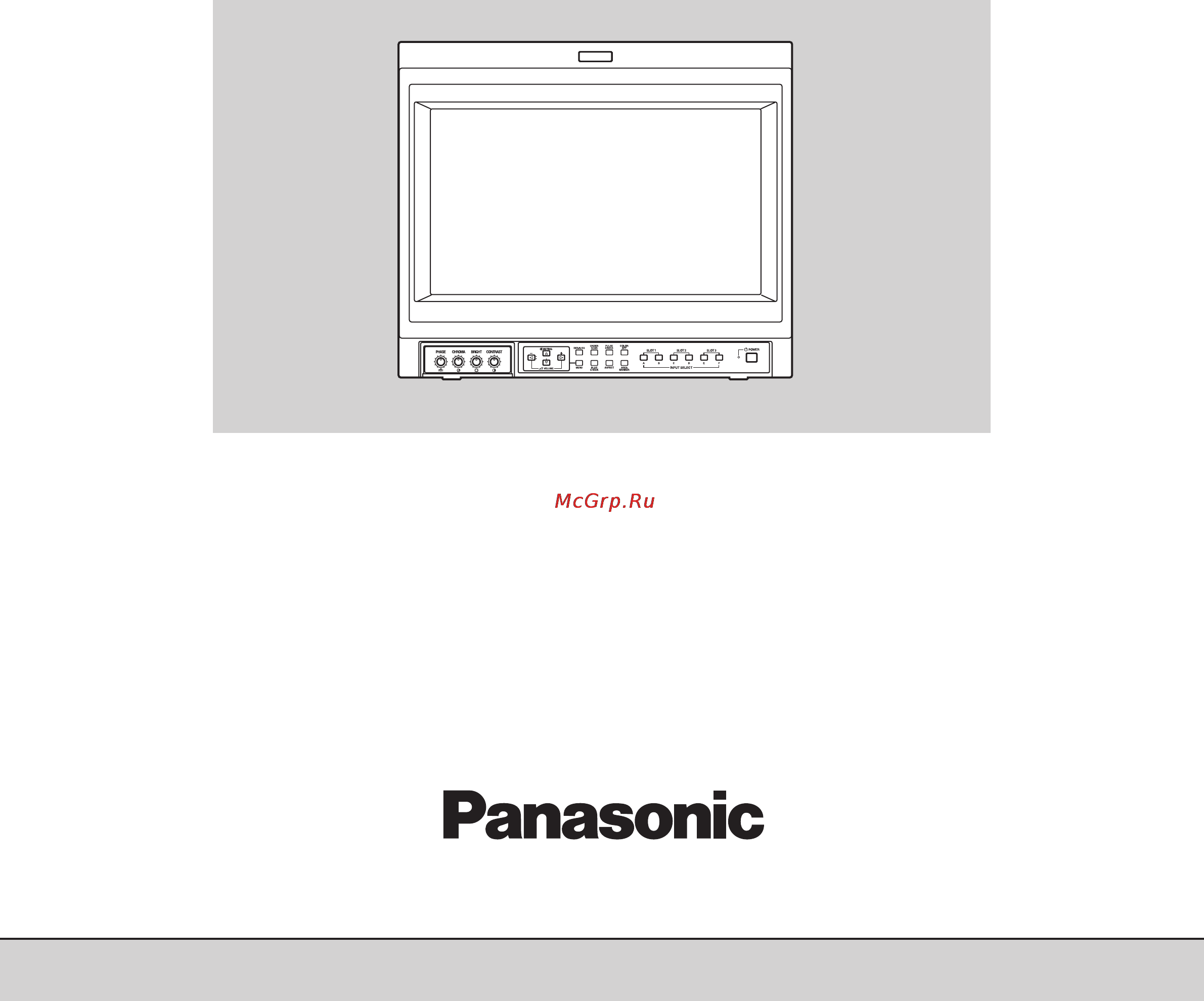

Многоформатный монитор
Модель BTH1700AE
Прежде чем пытаться подключить, эксплуатировать или настраивать данное изделие, внимательно прочтите эту
инструкцию полностью.
Содержание
- Инструкция по эксплуатации 1
- Многоформатный монитор 1
- Модель bt h1700ae 1
- Bt h1700ae 2
- Инструкция по эксплуатации 2
- Многоформатный монитор 2
- Оглавление 2
- 095 258 4205 www panasonic ru panasonic снг 3 3
- Меры предосторожности 3
- Обращение 3
- Осторожно 3
- Осторожно данное устройство дол жно быть заземлено 3
- Прогорание экрана 3
- Размагничивание 3
- Электромагнитная совместимость 3
- 095 258 4205 www panasonic ru panasonic снг 4 4
- Вид спереди 4
- Средства управления и функции 4
- 095 258 4205 www panasonic ru panasonic снг 5 5
- Вид сзади сбоку 5
- Карта ввода комбинированного сигнала сигнала rgb опция bt ya702p 6
- Карта видеоввода опция bt ya701p 6
- Средства управления и функции 6
- 095 258 4205 www panasonic ru panasonic снг 7 7
- Карта ввода hd sdi опция bt ya705g 7
- Карта ввода sdi опция bt ya703p 7
- 095 258 4205 www panasonic ru panasonic снг 8 8
- Вставьте карту ввода окрашенную в зеле ный цвет в слот по верхней и нижней направ ляющим слота 8
- Закрепите широкую маску винтами по 2 вин та с правой и с левой стороны 8
- Отключите главный источник питания много форматного монитора и выньте шнур питания из розетки 2 отверните винты и снимите крышку слота на задней стороне монитора в который вы со бираетесь установить карту 8
- Подготовка 8
- Приготовьте широкую маску и 4 крепежных винта 2 установите широкую маску на монитор 8
- Протолкните карту ввода вовнутрь чтобы ее передняя панель соприкасалась с задней па нелью монитора 5 закрепите карту ввода установив на место винты снятые в п 2 8
- Установка карты ввода 8
- Установка широкой маски 8
- 095 258 4205 www panasonic ru panasonic снг 9 9
- Внимани 9
- Вставьте шнур питания в разъем и соедините крышку держателя с корпусом 9
- Установите корпус держателя шнура питания на разъем питания на задней панели монитора с по мощью двух винтов входят в комплект поставки 9
- Установите крышку держателя на шнур питания 9
- Установка держателя шнура питания 9
- 095 258 4205 www panasonic ru panasonic снг 10 10
- Вывод экранов меню 10
- Главное меню установочное меню 10
- Закрытие экранов меню 10
- Как использовать подменю 10
- Основные операции в меню 10
- Основные операции с меню 10
- Экраны меню 10
- 095 258 4205 www panasonic ru panasonic снг 11 11
- Как использовать главное меню 11
- Экраны главного меню 11
- Элементы главного меню 11
- 095 258 4205 www panasonic ru panasonic снг 12 12
- Как использовать главное меню 12
- Содержание элементов и диапазон регулировки настройки 12
- 0 6 u t i 13
- 0 7 u t i 13
- 095 258 4205 www panasonic ru panasonic снг 13 13
- Area marker r r маркер области элементы меню выбирает маркер размера для другого форматного соотношения экрана ког да используется форматное соотно шение экрана 16 9 для внешнего уп равления настройки off 16 9 4 3 13 9 14 9 mode 1 mode 2 функции off маркер не отображается 16 9 4 3 13 9 14 9 маркер белый че тырехугольник показывает размер эк рана для каждого форматного соотно шения mode 1 mode 2 маркер не отобража ется т к эти настройки будут исполь зоваться для расширения функций в будущем area marker r отображается когда картинка име ет формат 1080i 1035i 720p и т д или была преобра зована в форматное соотношение 16 9 если нажата кнопка aspect маркер действительно отображается когда внеш нее управление выбирает каждую настройку мар кер не будет показан даже если каждый маркер выбран только в настройке area marker r монито ра 13
- Center marker маркер центра элементы меню выводит и скрывает маркер центра настройки on off функции on маркер центра белый крест выводится в центре экрана off маркер исчезает для того чтобы действительно показать маркер не обходимо нажать кнопку area marker на мони торе чтобы она загорелась 13
- Color matrix цветовая матрица выбор или регулировка стан дарта демодуляции цвета цветопередачи нажмите 13
- Кнопку 13
- Маркер центра 13
- Настройки стандарта itu601 или itu709 в зави симости от формата входного сигнала для manual заводская установка itu709 13
- Чтобы открыть меню настроек показанное справа 13
- Экран меню когда выбра но manual 13
- Элемент меню g b gain функция устанавливает усиление g b настройки 0 0 0 4 0 0 0 5 13
- Элемент меню g y phase функция устанавливает фазу g y настройки 244 253 236 240 13
- Элемент меню r b gain функция устанавливает усиление r b настройки 0 6 0 6 0 8 0 9 13
- Элемент меню r y phase функция устанавливает фазу r y настройки 90 92 94 112 13
- Элемент меню reset функция устанавливает заводские установки значений r y phase r b gain g y phase и g b gain 13
- Элемент меню select функция выбор стандарта матрицы картинки настройки itu601 или itu709 manual itu601 или itu709 стандартная установка manual ручная установка примечание при выборе manual будут показаны следующие элементы если выбрано itu601 или itu709 они не будут показаны 13
- Элемент меню sub menu функция выполняет установки r y phase r b gain g y phase или g b gain в одно строчной индикации расположение строки индикации зависит от установки sub menu position настройки то же что и r y phase r b gain g y phase или g b gain 13
- 095 258 4205 www panasonic ru panasonic снг 14 14
- Как использовать установочное меню 14
- Экраны установочного меню 14
- Элементы установочного меню 14
- 095 258 4205 www panasonic ru panasonic снг 15 15
- Содержание элементов и диапазон регулировки настройки 15
- 095 258 4205 www panasonic ru panasonic снг 16 16
- Как использовать установочное меню 16
- Продолжение 16
- 095 258 4205 www panasonic ru panasonic снг 17 17
- 095 258 4205 www panasonic ru panasonic снг 18 18
- Как использовать установочное меню 18
- Продолжение 18
- 095 258 4205 www panasonic ru panasonic снг 19 19
- Как использовать разъем make trigger 19
- Как пользоваться внешним управлением 19
- О внешнем управлении 19
- 095 258 4205 www panasonic ru panasonic снг 20 20
- Как использовать разъем rs 232c 20
- Как пользоваться внешним управление 20
- Продолжение 20
- 095 258 4205 www panasonic ru panasonic снг 21 21
- Здесь описаны способы устранения проблем общего характера которые могут возникнуть при работе с вашим монитором если ни один из предложенных здесь способов не помогает нужно отключить мони тор от сети электропитания и обратиться за консультацией к авторизованному торговому представителю panasonic или в сервисный центр за помощью 21
- Неисправности и их устранение 21
- 095 258 4205 www panasonic ru panasonic снг 22 22
- В этом случае попробуйте похлопать по боковой поверхности монитора если при этом полосы не исчезнут вы полните следующее 1 сделайте экран белым чтобы четко была видна проблемная область 2 установите максимальную контрастность и яркость затем поместите яркий белый прямоугольник на эту область 3 через некоторое время линии должны исчезнуть 22
- Вы можете увидеть на мониторе две горизон тальные линии это тени демпферных линий необходимых для компоновки монитора эти ли нии не являются признаком неисправности 22
- Демпферная линия 22
- Если на экране длительное время присутствует не подвижное яркое изображение например белая ткань она может казаться цветной причиной является структура катодно лучевой трубки при появлении другого изображения этот эффект исчезнет иногда при прикосновении к экрану трубки вы мо жете почувствовать слабый электрический разряд причиной является накопление электростатическо го заряда на экране трубки который не представля ет никакого вреда при внезапном изменении температуры в помеще нии монитор издает странный звук это может быть расценено как проблема только если при этом на экране возникает какой либо дефект если два и более работающих монитора располага ются близко друг к другу изображения на их экранах могут дрожать или быть искажены причиной явля ется взаимное наложение полей это не является признаком неисправности разнесите монитора по дальше друг от друга пока не исчезнут эти явления или отключите питание тех мониторов которые не используются 22
- Если на экране появляются черные вертикальные полосы черные вертикальные полосы могут появляться на экране в случае отхода апертурной сетки в результате тряс ки или толчков при транспортировке 22
- Неисправности и их устранение 22
- Продолжение 22
- Это не является неисправностью 22
- 095 258 4205 www panasonic ru panasonic снг 23 23
- Индикация самопроверки 23
- 095 258 4205 www panasonic ru panasonic снг 24 24
- Технические характеристики 24
- 095 258 4205 www panasonic ru panasonic снг 25 25
- Форматы сигнала совместимые с каждой из карт ввода 25
- 095 258 4205 www panasonic ru panasonic снг 26 26
- Bt ya701p карта ввода видеосигнала 26
- Bt ya702p карта ввода составляющего сигнала сигнала rgb 26
- Bt ya703p карта ввода sdi 26
- Bt ya705g карта ввода hd sdi 26
- Технические характеристики карта ввода дополнительная 26
