О ВНЕШНЕМ УПРАВЛЕНИИ
Многоформатный монитор имеет два разъема для внешнего управления.
Один из них % разъем MAKE/TRIGGER, который позволяет осуществлять управление монитором методом MAKE
(контакта) или TRG. (триггерного контакта), выбранном в установке функции.
MAKE (система контакта) : Управление функцией осуществляется путем стабильного размыкания (открытый кон%
такт) или закорачивания (закорачивание с контактом заземления GND 15%го вывода)
управляемого вывода.
TRG. (триггерная система) : Управление функцией осуществляется путем кратковременного (в течение одной се%
кунды) закорачивания (закорачивание с контактом заземления GND 15%го вывода) уп%
равляемого вывода.
* Настройку MAKE или TRIGGER выбирают в пункте REMOTE SYSTEM установочного меню.
* 14%й вывод (REMOTE ENABLE) всегда управляется системой разъема, независимо от настройки пункта меню
REMOTE SYSTEM.
Другим разъемом, используемым для дистанционного управления, является разъем RS%232C. Он позволяет осу%
ществлять управление монитором с персонального компьютера через последовательный интерфейс.
ПРИМЕЧАНИЕ: Приоритет органов управления следующий: Разъем MAKE/TRIGGER > Разъем RS%232C > кнопки пе%
редней панели. Если включен триггерный разъем, кнопки передней панели могут использоваться для управления.
КАК ИСПОЛЬЗОВАТЬ РАЗЪЕМ MAKE/TRIGGER
Соединения
Соедините (закоротите) 15%й контакт (GND) с каждым их контактов 1%14 в 3%линейном
15%штырьковом D%sub разъеме. Функции всех контактов описаны ниже.

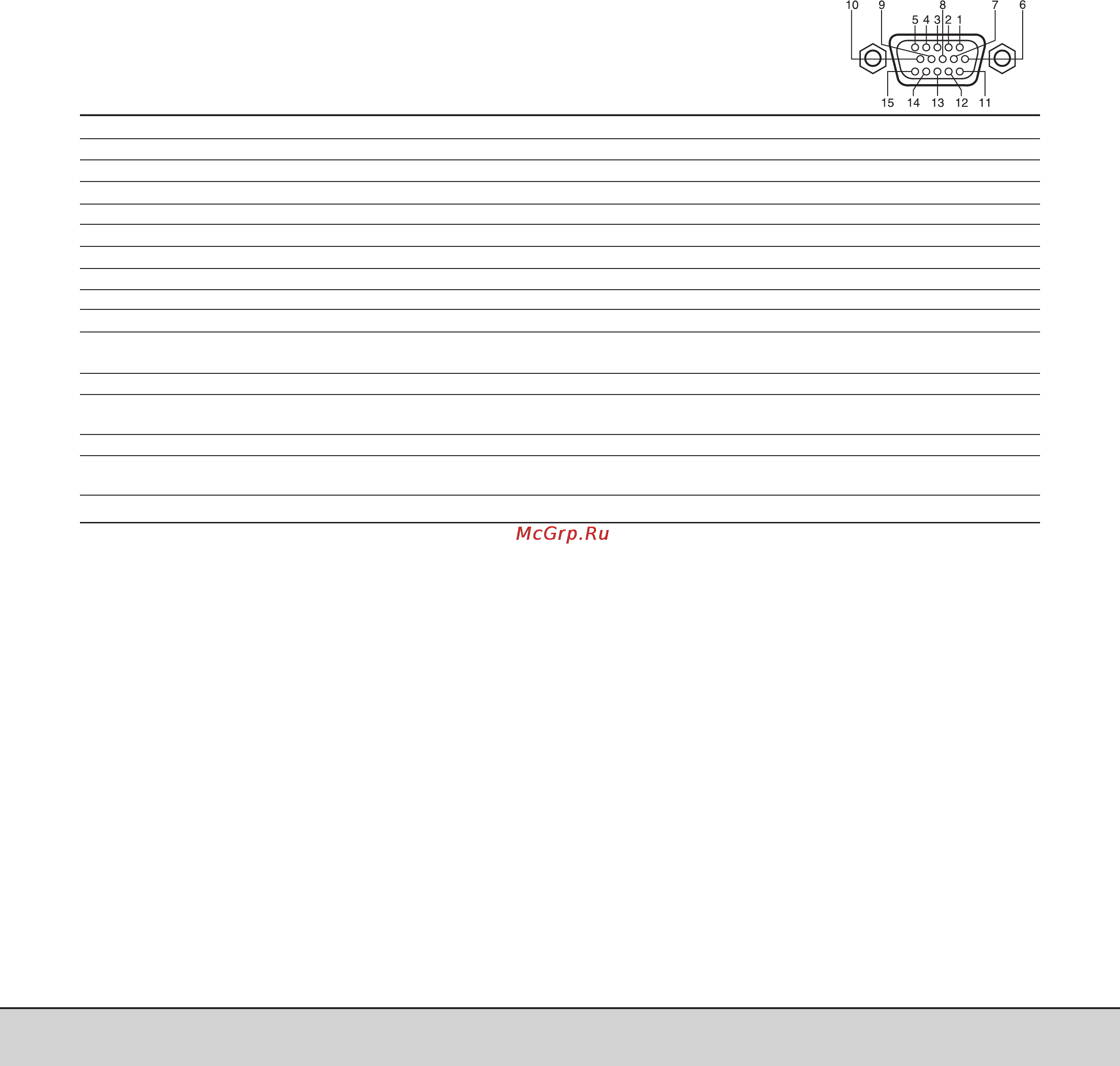

Названия и функции контактов
№ Название Функции Операции (OFF
←→←→
←→←→
←→ ON) *1
1 TALLY Включение лампочки суммирования Выключение Включение
2 INPUT A Замена входа на INPUT A Нет замены Замена
3 INPUT B Замена входа на INPUT B Нет замены Замена
4 INPUT C Замена входа на INPUT C Нет замены Замена
5 INPUT D Замена входа на INPUT D Нет замены Замена
6 INPUT E Замена входа на INPUT E Нет замены Замена
7 INPUT F Замена входа на INPUT F Нет замены Замена
8 COLOR OFF Замена изображения на черно%белое Нет замены Замена
9 AREA MARKER Вывод на экран маркера области Не выводится Выводится
10 ASPECT Изменение форматного соотношения
экрана на 16:9 4:3 16:9
11 TALLY SELECT Выбор цвета лампочки суммирования ЗЕЛЕНЫЙ КРАСНЫЙ
12 MARKER Выбор типа маркера области Выбор осуществляется Выбор с пульта дистан%
с основного устройства ционного управления *2
13 STATUS Отображение статуса монитора Отображение *3
14 REMOTE ENABLE Осуществление внешнего управления Не действует Действует *4
с разъема MAKE % действует или не действует
15 GND Используется в качестве контакта заземления % %
*1 : OFF означает размыкание, а ON % замыкание.
Когда триггерный контакт замкнут, настройка изменяется с ON на OFF при каждом замыкании контакта.
(Только TALLY управляется путем размыкания (OFF) и замыкания (ON).)
*2 : Выбор размера маркера области в пункте меню AREA MARKER (настройка выбирается на основном устройстве) или AREA
MARKER%R (настройка выбирается с пульта дистанционного управления).
*3 : Функция STATUS включается при изменении положения контакта STATUS (с ON на OFF, или с OFF на ON). Статус монитора
выводится на экране в течение 3 секунд.
*4 : При выборе установки ON для параметра REMOTE ENABLE, становится возможным дистанционное управление. (Так же, как
и для методов MAKE/TRIGGER.)
Использование
1. Задайте установку ON для параметра REMOTE ENABLE.
2. Замкните или разомкните нужный контакт. (При использовании триггерного контакта, длительность замыкания
составляет приблизительно 1 секунду).
Изменение разъема ввода сигнала
1. Задайте установку ON для параметра REMOTE ENABLE.
2. Замкните нужный входной разъем INPUT. (При использовании триггерного разъема, длительность замыкания
составляет приблизительно 1 секунду).
3. Разомкните выбранный выше входной разъем INPUT. Разъем ввода сигнала будет изменен после завершения
размыкания.
ПРИМЕЧАНИЯ:
• Если выбраны (замкнуты) более двух контактов INPUT A % INPUT F, контакт ввода сигнала не изменяется.
Для того чтобы управлять контактами INPUT % INPUT F, мы рекомендуем использовать переключатель блокировки, который
отключает выключатель при включении другого выключателя.
• При включении триггерного контакта, и при одновременном замыкании нескольких контактов, осуществить правильное уп%
равление невозможно. Для одной операции всегда необходимо замыкать только один контакт. Также рекомендуется исполь%
зовать Тактовый Выключатель.
