(095) 2584205 www.panasonic.ru Panasonic (СНГ)4

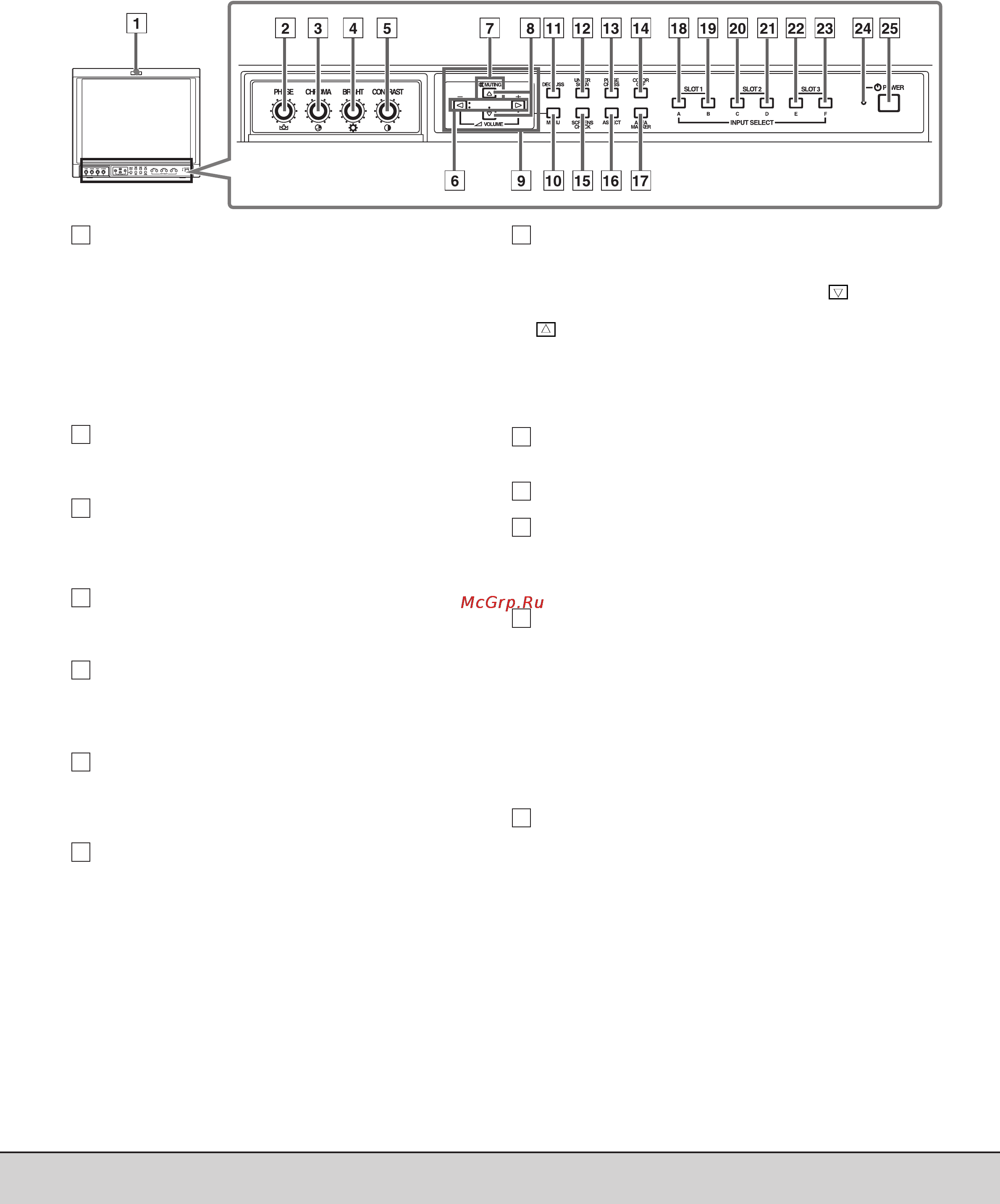

ВИД СПЕРЕДИ
<Передняя панель>
СРЕДСТВА УПРАВЛЕНИЯ И ФУНКЦИИ
1 Лампочка Tally
Загорается при включении сигнала управления сум%
мированием. Установите управление суммировани%
ем контакта MAKE/ TRIGGER в установочном меню
контакта REMOTE (внешнее управление). Подробнее
см. стр. 19. можно задать цвет лампочки: красный
или зеленый. Для того чтобы задать цвет, используй%
те TALLY SELECT в установочном меню “FUNCTION
SETTING” или MAKE/TRIGGER в установочном меню
контакта REMOTE (внешнее управление). Подробнее
см. стр. 15 и 19.
2 Ручка регулировки фазы PHASE
Регулирует оттенки картинки. Поверните ее вправо,
чтобы усилить красные тона в картинке, или влево,
чтобы усилить зеленые тона в картинке.
3 Ручка регулировки цветности CHROMA
Регулирует плотность цвета картинки. Поверните ее
влево, чтобы сделать цвета картинки светлее, или
вправо, чтобы сделать цвета картинки более глубо%
кими.
4 Ручка регулировки яркости BRIGHT
Регулирует яркость картинки. Поверните ее влево,
чтобы сделать картинку темнее, или вправо, чтобы
сделать картинку ярче.
5 Ручка регулировки контрастности CONTRAST
регулирует контрастность картинки. Поверните ее
влево, чтобы сделать картинку менее контрастной,
или вправо, чтобы сделать картинку более контраст%
ной.
6 Кнопки громкости VOLUME
Регулирует громкость динамика. При нажатии этой
кнопки на экран выводится индикация громкости
(VOLUME). Нажав эту кнопку еще раз, вы можете ре%
гулировать громкость.
7 Кнопка отключения звука MUTING
При нажатии этой кнопки происходит отключение
звука. На экране появляется индикация “MUTING
ON”. Если нажать кнопку VOLUME “%/+” или кнопку
MUTING, звук будет восстановлен, и на экране по%
явится индикация “MUTING OFF”. Индикации оста%
ются на экране в течение трех секунд, а затем исче%
зают.
ПРИМЕЧАНИЕ: Кнопка MUTING работает, даже если
на экране ничего нет (например, Главного Меню,
Установочного меню или индикатора громкости).
В этом случае, при нажатии кнопки VOLUME “%/+”
на экран не выводится индикация “MUTING OFF”.
8 Кнопка переключателя звуковых каналов
EMBEDDED AUDIO
При нажатии этой кнопки включается входной звуко%
вой канал. При каждом нажатии кнопки
происхо%
дит увеличение номера канала. При нажатии кнопки
происходит уменьшение номера канала.
ПРИМЕЧАНИЕ: Индикация канала будет показывать
канал из группы, выбранной в установочном раз%
деле EMBEDDED меню FUNCTION SETTING. Это
действительно, если установлена карта ввода,
совместимая с EMBEDDED AUDIO.
9 Кнопки выбора меню
Для выбора элементов экранного меню или экрана
установочного меню.
10
Кнопка MENU
Открывает, настраивает или закрывает экран меню.
11
Кнопка/лампочка размагничивания DEGAUSS
Нажмите кнопку DEGAUSS. В кнопке загорится лам%
почка, и начнется автоматическое размагничивание.
После завершения размагничивания, лампочка гас%
нет.
12
Кнопка/лампочка UNDER SCAN
Нажмите кнопку UNDER SCAN. В кнопке загорится
лампочка, размер экрана будет уменьшен (сниже%
ние качества сканирования) и будет показан весь
экран целиком. Если нажать кнопку UNDER SCAN,
когда в ней горит лампочка, лампочка погаснет и эк%
ран примет нормальные размеры (сканирование за
пределами экрана). Используйте эту функцию для
проверки всего экрана.
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
13
Кнопка/лампочка PULSE CROSS
Нажмите кнопку PULSE CROSS. Картинка будет раз%
делена на четыре части. Синхронизированный сиг%
нал отображается в форме креста, разделяющего
части. Экран автоматически увеличивает яркость,
чтобы было легче подтверждать синхронизирован%
ные секции. Если нажать кнопку PULSE CROSS, когда
в ней горит лампочка, лампочка гаснет и экран при%
нимает нормальный вид.
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
