Panasonic BT-H1700 [8/27] Подготовка
![Panasonic BT-H1700 [8/27] Подготовка](/views2/1014248/page8/bg8.png)
(095) 2584205 www.panasonic.ru Panasonic (СНГ)8

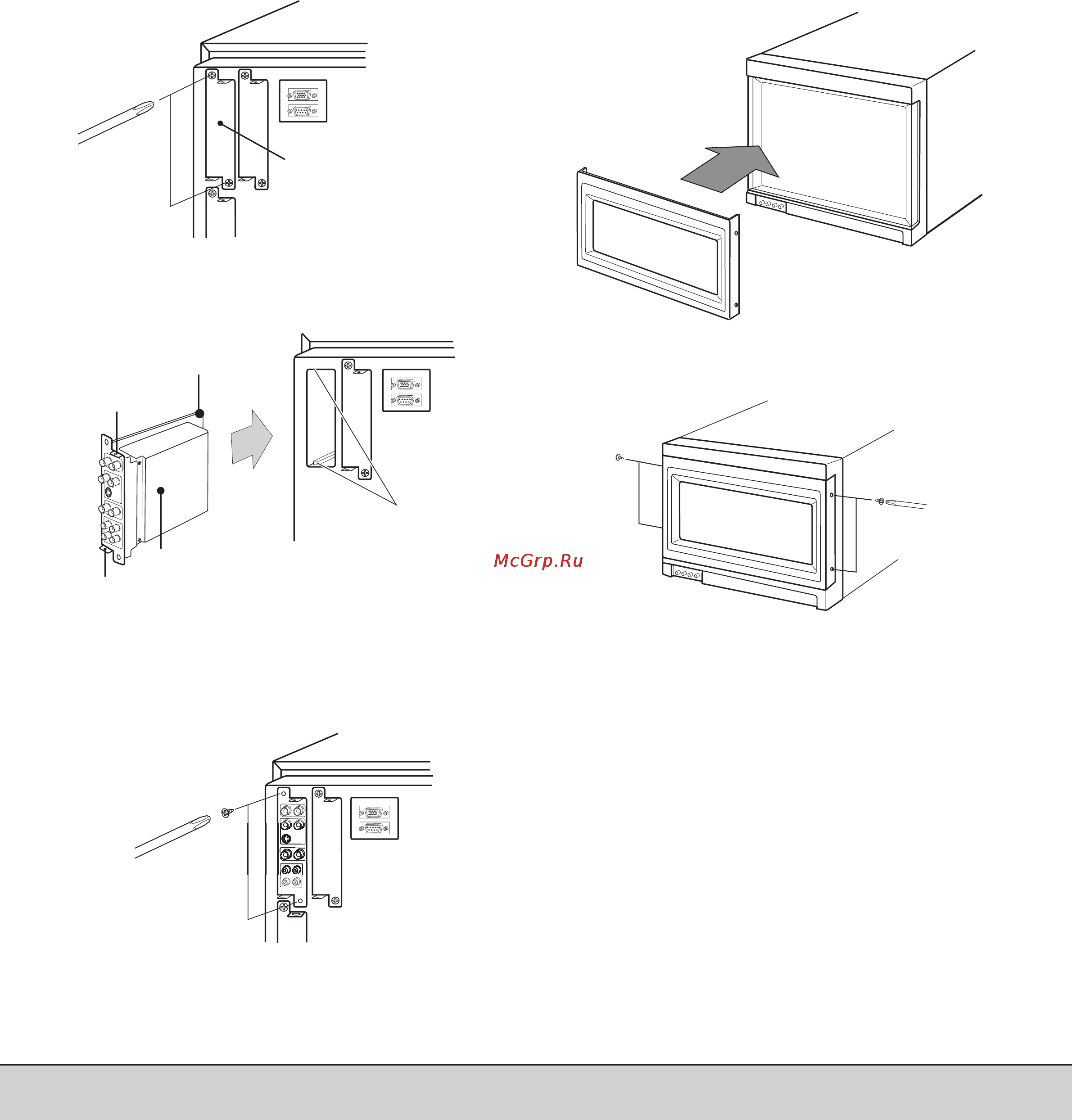

УСТАНОВКА КАРТЫ ВВОДА
Для использования функций этого монитора необходи%
мы дополнительные карты ввода. Прежде чем монтиро%
вать монитор или подключать к нему остальное обору%
дование, убедитесь в том, что карты ввода установле%
ны.
1. Отключите главный источник питания много
форматного монитора и выньте шнур питания
из розетки.
2. Отверните винты и снимите крышку слота (на
задней стороне монитора), в который вы со
бираетесь установить карту.
3. Вставьте Карту Ввода (окрашенную в зеле
ный цвет) в слот по верхней и нижней направ
ляющим слота.
4. Протолкните Карту Ввода вовнутрь, чтобы ее
передняя панель соприкасалась с задней па
нелью монитора.
5. Закрепите карту ввода, установив на место
винты, снятые в п. 2.
ПРИМЕЧАНИЕ: Не прикасайтесь к терминалу, соеди%
ненному с монитором или платой.
Не снимайте крышки слотов монитора, если слоты
не используются.
УСТАНОВКА ШИРОКОЙ МАСКИ
В комплект поставки монитора входит широкая маска.
Она используется для изменения видимой области эк%
рана при форматном соотношении 16:9.
Широкую маску невозможно будет установить на мони%
тор после того, как монитор смонтирован в стойку. Ус%
танавливайте широкую маску прежде, чем устанавли%
вать монитор в стойку.
1. Приготовьте широкую маску и 4 крепежных
винта.
2. Установите широкую маску на монитор.
3. Закрепите широкую маску винтами (по 2 вин
та с правой и с левой стороны).
••
••
• Для того чтобы снять маску, выполняйте процедуру
в обратном порядке.
ПОДГОТОВКА
Крышка слота
Задняя сторона многоформатного
монитора BT%H1700AE
Вставьте плату
в направляющие.
Ручка
Ручка
Направляющие
Карта ввода (на иллюстрации
показана BT%YA701P)
