Кнопка/лампочка отключения цветности COLOR OFF
Нажмите кнопку COLOR OFF. В кнопке загорится лам%
почка, экран станет черно%белым. Если нажать кнопку
COLOR OFF, когда в ней горит лампочка, лампочка по%
гаснет, а экран примет нормальный вид. Используйте
эту функцию для подтверждения помехи в сигнале яр%
кости или для подтверждения баланса белого.
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
15
Кнопка/лампочка проверки экрана SCREENS CHECK
Нажмите кнопку SCREENS CHECK. В кнопке загорит%
ся лампочка, и вид экрана будет изменяться в сле%
дующем порядке:
Нормальный экран → Красный экран → Зеленый экран
↑
Синий экран ←
Нажмите кнопку SCREENS CHECK, когда экран будет си%
ним. Лампочка погаснет, и экран примет нормальный
вид. Используйте эту функцию для подтверждения или
регулировки цветности (CHROMA) или фазы (PHASE).
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
16
Кнопка/лампочка ASPECT
Если нажать кнопку ASPECT при форматном отноше%
нии экрана 4:3, в кнопке загорится лампочка, и со%
отношение экрана изменится на 16:9. Если нажать
кнопку ASPECT, когда лампочка горит, лампочка по%
гаснет и экран примет нормальный вид.
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
17
Кнопка/лампочка маркера области AREA MARKER
Если нажать кнопку AREA MARKER при форматном
отношении экрана 16:9, в кнопке загорится лампоч%
ка, и на экране появится белый маркер. Он будет
показывать размер экрана (область), установлен%
ный в меню. Если кнопку AREA MARKER нажать, когда
в ней горит лампочка, лампочка погаснет и экран
примет нормальный вид.
ПРИМЕЧАНИЕ: Эта функция не действует при вход%
ном сигнале экрана RGB.
18
23
Кнопки/лампочки выбора входного сигнала
INPUT SELECT
Нажмите кнопку, в которой не горит лампочка. В кнопке
загорится лампочка, и входной сигнал изменится. (Если
горит лампочка в другой кнопке, она погаснет.)
Если нажать на кнопку, в которой горит лампочка, на эк%
ране будет показано состояние действующего входного
сигнала (примерно в течение 3 секунд). Кнопки A % F со%
ответствуют сигналам, вводимым через карты ввода,
установленные в слотах SLOT 1 % SLOT 3.
A, B : выбирает аудио% и видеосигнал, поступающий
с карты ввода в слоте SLOT 1.
C, D : выбирает аудио% и видеосигнал, поступающий
с карты ввода в слоте SLOT 2.
E, F : выбирает аудио% и видеосигнал, поступающий
с карты ввода в слоте SLOT 3.

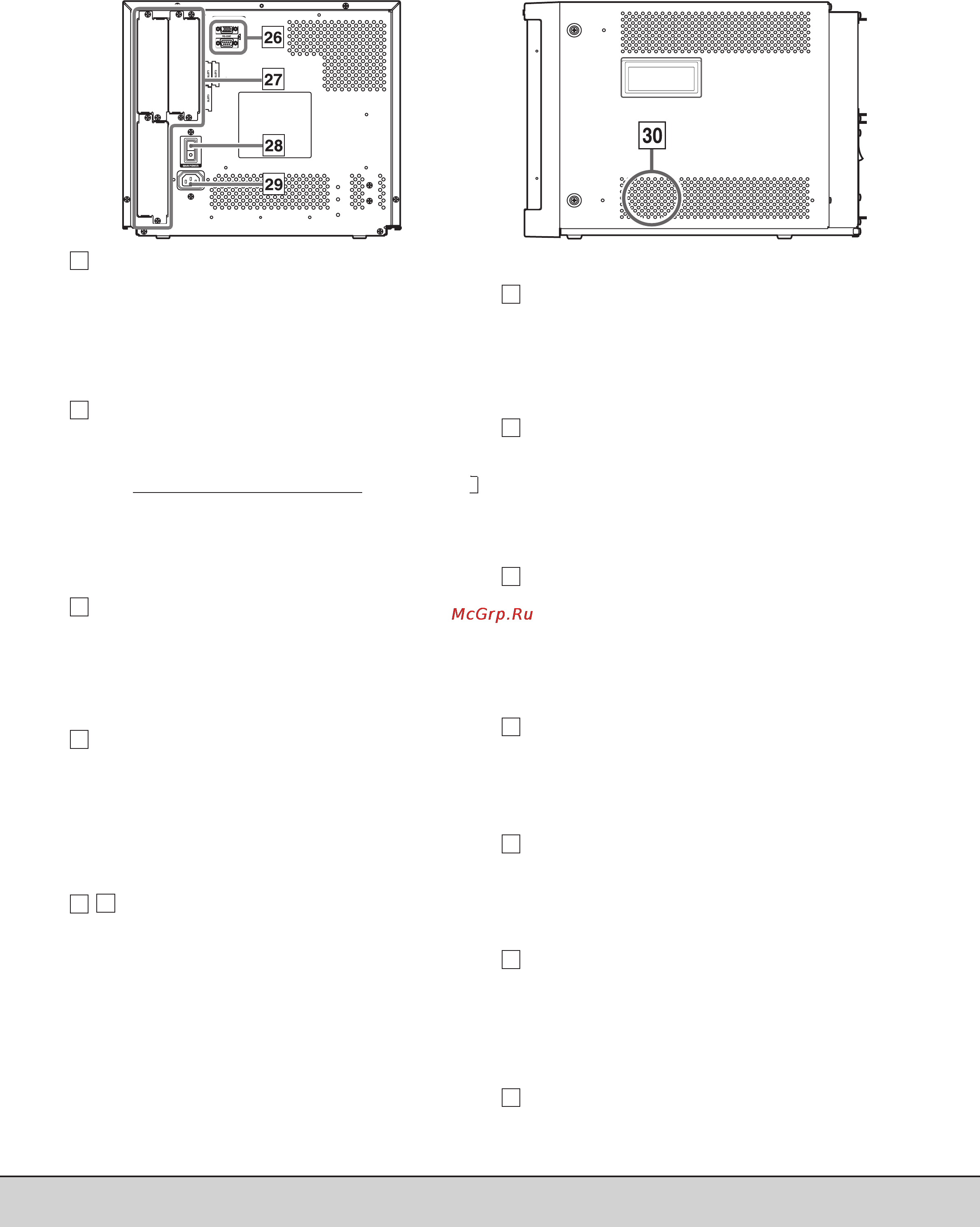

ВИД СЗАДИ/СБОКУ
<Задняя панель> <Боковая панель>
Соответствие между входными контактами и кнопка%
ми INPUT SELECT см. на стр. 6 и 7.
24
Лампочка включения питания
Не горит : главный источник питания отключен.
Оранжевая : главный источник питания включен, а
питание монитора отключено (в режи%
ме ожидания).
Зеленый : главный источник питания включен, и
питание монитора включено (в нор%
мальном режиме эксплуатации).
25
Переключатель питания POWER
Нажмите на переключатель питания, чтобы включить
или отключить питание монитора, когда главный ис%
точник питания включен.
ПРИМЕЧАНИЕ: Если в установочном меню для
RUSH DELAY TIME выбрана настройка SLOW, то от
момента нажатия кнопку включения питания до
действительного включения питания проходит
приблизительно 3.2 секунды.
26
Разъемы REMOTE (внешнее управление)
Разъемы для управления монитором от внешнего
устройства.
Разъем MAKE/TRIGGER (Верхний): Позволяет осуще%
ствлять управление монитором путем замыкания
цепи (точки контакта), соединенной с разъемом.
Разъем RS%232C (Нижний): Позволяет осуществлять
управление монитором от персонального компьюте%
ра через последовательную линию связи.
27
Слоты карт ввода (SLOT 1 SLOT 3)
В эти слоты можно устанавливать дополнительные
карты ввода. Карты ввода не входят в комплект по%
ставки монитора.
ПРИМЕЧАНИЕ: Ввод аудио% и видеосигналов в мо%
нитор невозможен, если не установлены карты
ввода.
28
Главный переключатель питания
Нажмите на переключатель для того, чтобы вклю%
чить или отключить главный источник питания.
Если главный источник питания включен, лампочка%
индикатор питания на передней панели загорается
желтым, а монитор входит в режим ожидания.
I : ON О : OFF
29
Разъем переменного тока
Входной разъем подачи питания. Для подключения
входящего в комплект поставки шнура питания к се%
тевой розетке (230 В, 50 Гц/60 Гц).
* Установите входящий в комплект поставки Дер%
жатель шнура питания на разъем, чтобы предотв%
ратить случайное отсоединение шнура питания.
Подробнее см. стр. 9.
30
Встроенный динамик (моно)
Служит для вывода выбранного входного аудиосиг%
нала.
