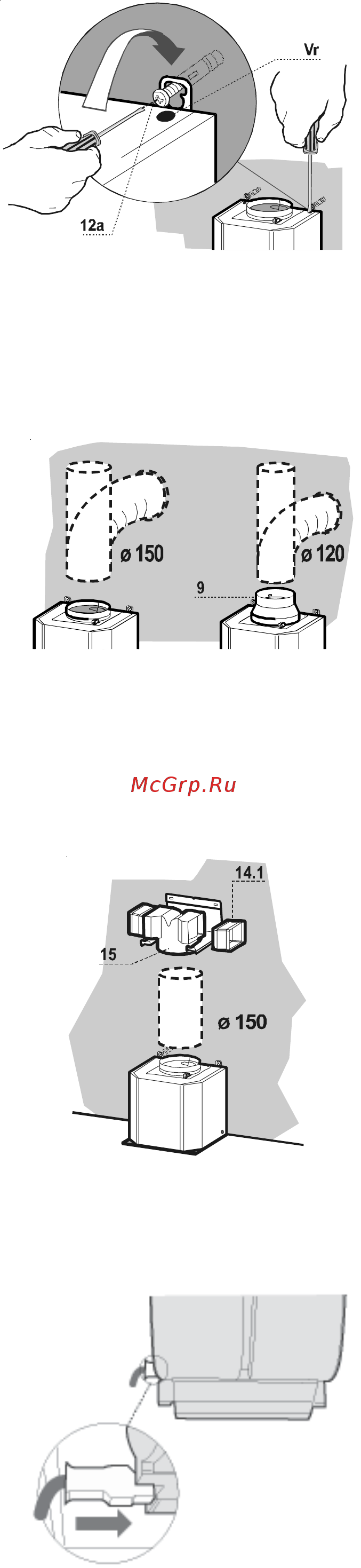

Крепление корпуса вентилятора Прежде чем устанавливать вентилятор затяните два винта Лг расположенных в крепежных точках корпуса вентилятора Повесьте вентилятор на винты 12а Полностью затяните крепежные винты 12а Подкрутите винты Лг положение вентилятора чтобы выровнять Подключение Работа прибора в режиме вытяжной вентиляции При установке с выводом в вентиляционную систему соедините вытяжной вентилятор с дымоходом через гибкую или жесткую трубу диаметром 150 120 мм диаметр на усмотрение установщика Чтобы осуществить соединение с помощью трубы диаметром 120 мм установите на выходное отверстие прибора редукционный фланец 9 С помощью подходящих зажимов не входят в комплектацию закрепите трубу на месте Выньте угольные фильтры из прибора Работа прибора в режиме рециркуляции Установите воздухоотвод крепеж воздухоотвода 7 3 15 14 1 в по стенной Вставьте удлинители воздухоотвода 15 бокам Удостоверьтесь что удлинители 14 1 горизонтально и вертикально выровнены по отношению к выходному отверстию дымохода Соедините воздухоотвод 15 с вытяжным вентилятором с помощью гибкой ил и жесткой трубки диаметром 150 мм Диаметр трубки определяет установщик Удостоверьтесь что вы установили фильтры из активированного угля Подключение к электросети Вытяжной вентилятор подключается к электросети через двуполюсный переключатель с расстоянием между контактами как минимум 3 мм 6 Снимите жировые фильтры см раздел Обслуживание прибора и вставьте разъем кабеля питания в гнездо расположенное на боку вентилятора
