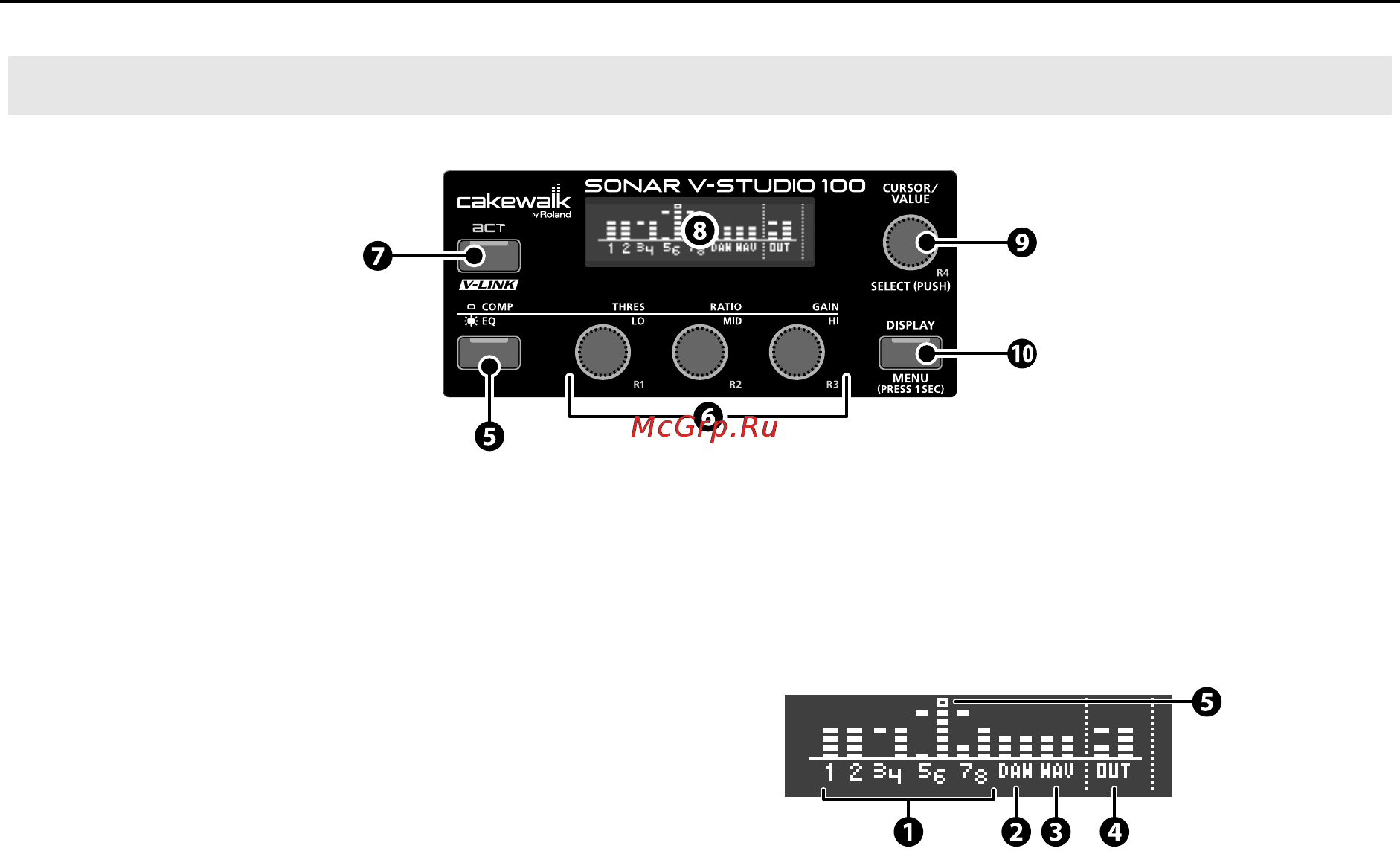

Описание панелей Системная секция 8 Экран дисплея 5 Кнопка установок компрессора эквалайзера Переключает отображение на дисплее экранов установок Отображает различную информацию При компрессора и эквалайзера при их использовании ки DISPLAY отображается измеритель уровня См Работа Измеритель уровня с компрессором и эквалайзером стр 48 нажатии кноп 6 Регуляторы THRES LO R1 RATIO MID R2 и GAIN HI R3 Функции этих регуляторов зависят от состояния SONAR V STUDIO 100 При отображении экрана установок эквалайзера Регуляторы изменяют параметры эквалайзера См Установки эквалайзеров стр 49 При отображении экрана установок компрессора Регуляторы изменяют параметры компрессора См Установки компрессоров стр 50 При включенной функции ACT только при использовании SONAR см Секция ACT стр 23 Регуляторы управляют плагинами SONAR и функцией ACT Ó ОО Ò 1 Уровень на соответствующем входе INPUT INPUT 1 2 отображает уровень сигнала после регулято ра SENS 2 Уровень аудиосигнала cUSB OUT 1 2 3 Уровень сигнала с аудиорекордера 4 Уровень на выходе MAIN OUT 1 2 5 Пиковый индикатор Регуляторами уровня добейтесь отсутствия загорания пиковых индикаторов всех линеек 7 Кнопка ACT V LINK При использовании SONAR эта кнопка относится к функ 9 Регулятор CURSOR VALUE R4 ции АСТ При нажатии она загорается и регуляторы Перемещает курсор по дисплею или изменяет значение R1 R4 начинают управлять плагинами SONAR и функ параметра Нажмите регулятор кнопка SELECT для под цией ACT тверждения значения Если SONAR V STUDIO 100 не подключен к компьютеру При включенной функции ACT этот регулятор управляет эта кнопка используется функцией V LINK стр 57 плагинами SONAR и функцией ACT 10 Кнопка DISPLAY При ее нажатии отображается измеритель уровня Для отображения системного экрана нажмите и удержи вайте кнопку DISPLAY около 1 секунды На нем произво дятся системные установки SONAR V STUDIO 100 стр 52 18
