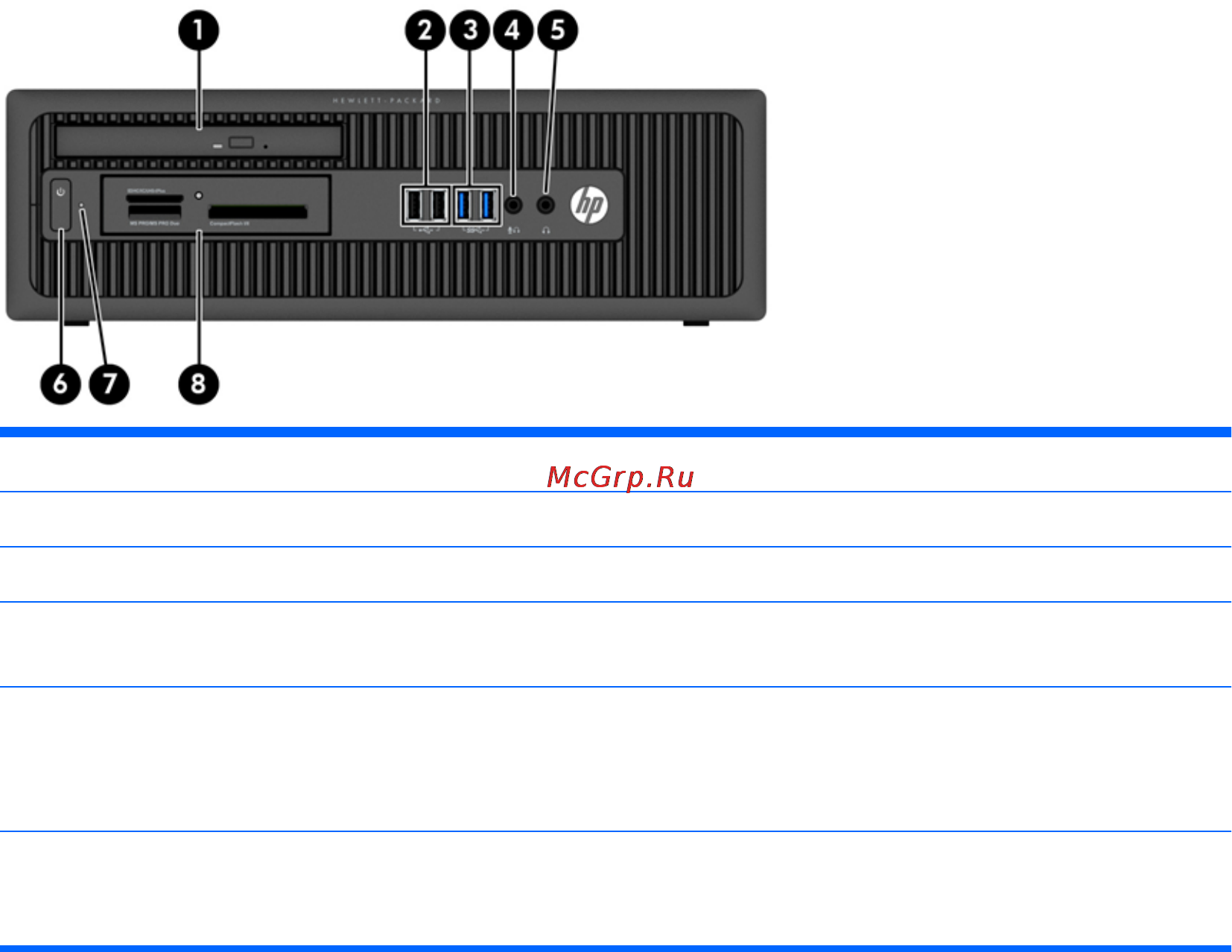

Компоненты передней панели модели с
уменьшенным корпусом Small Form Factor (SFF)
Конфигурация дисководов может изменяться в зависимости от модели. Некоторые модели
снабжены декоративной заглушкой, установленной в одном или нескольких отсеках
дисководов.
1 Тонкий оптический дисковод (дополнительно)5Разъем наушников
2 Порты USB 2.0 (черные)6Кнопка питания с двумя функциями
3 Порты USB 3.0 (синие)7Индикатор активности жесткого диска
4 Разъем микрофона/наушников 83,5-дюймовое устройство чтения карт памяти
(дополнительное)
ПРИМЕЧАНИЕ. При подключении устройства к разъему микрофона/наушников открывается диалоговое
окно с вопросом, использовать ли разъем как вход для микрофона или как выход
для наушников. В любое
время можно изменить назначение разъема, дважды щелкнув значок Audio Manager на панели задач
Windows.
ПРИМЕЧАНИЕ. При включенном питании индикатор включения питания обычно горит белым цветом.
Если индикатор мигает красным цветом, возникла неполадка компьютера и отображается диагностический
код. Для интерпретации кода обратитесь к Руководству по техническому обслуживанию.
4 Глава 1 Характеристики продукта RUWW
