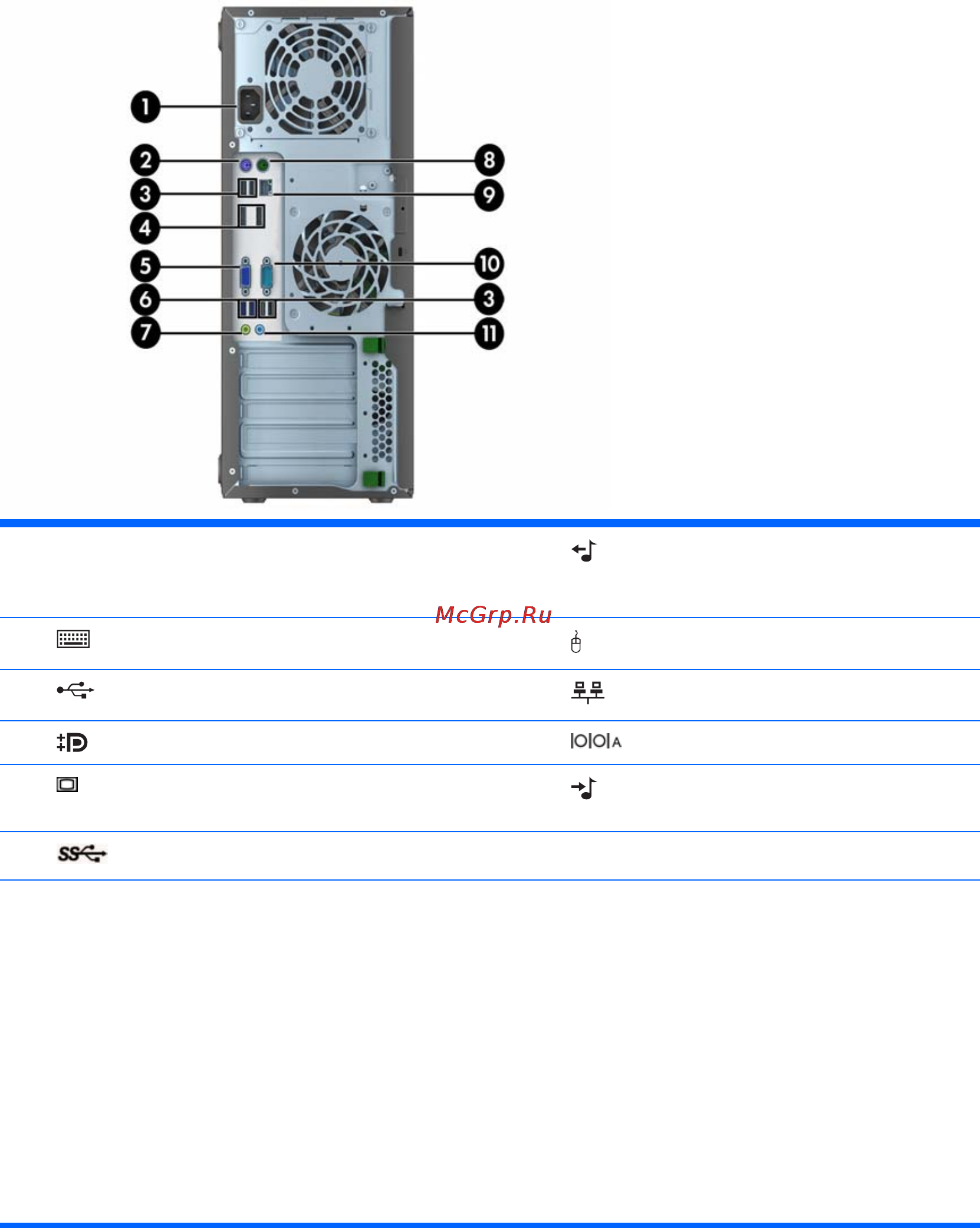

Компоненты задней панели башни (TWR)
1 Разъем шнура питания 7 Разъем линейного выхода для
звуковых устройств с питанием
(зеленый)
2
Разъем клавиатуры PS/2 (фиолетовый)8 Разъем мыши PS/2 (зеленый)
3
Порты USB 2.0 (черные)9Сетевой разъем RJ-45
4
Разъемы монитора DisplayPort 10 Разъем последовательного порта
5
Разъем монитора VGA 11 Аудиоразъем линейного входа
(синий)
6
Порты USB 3.0 (синие)
ПРИМЕЧАНИЕ. Компания HP предоставляет возможность установки дополнительного второго
последовательного порта и дополнительного параллельного порта.
При подключении устройства к синему аудио разъему линейного входа открывается диалоговое окно с
вопросом, использовать ли разъем как линейный вход или вход для микрофона. В любое время можно
изменить назначение разъема, дважды щелкнув значок Audio Manager на панели задач Windows.
Если графическая карта установлена в один из разъемов на системной плате, видео разъемы на
графической карте и интегрированную графическую систему на системной плате можно использовать
одновременно. Однако для такой конфигурации сообщения теста POST будут отображаться только на
экране, подключенном к дискретной графической карте.
Графика системной платы может отображаться с помощью изменения настроек в
программе установки
компьютера.
RUWW Компоненты задней панели башни (TWR) 5
