12 (R)
РУССКИЙ
Компоненты и их функции

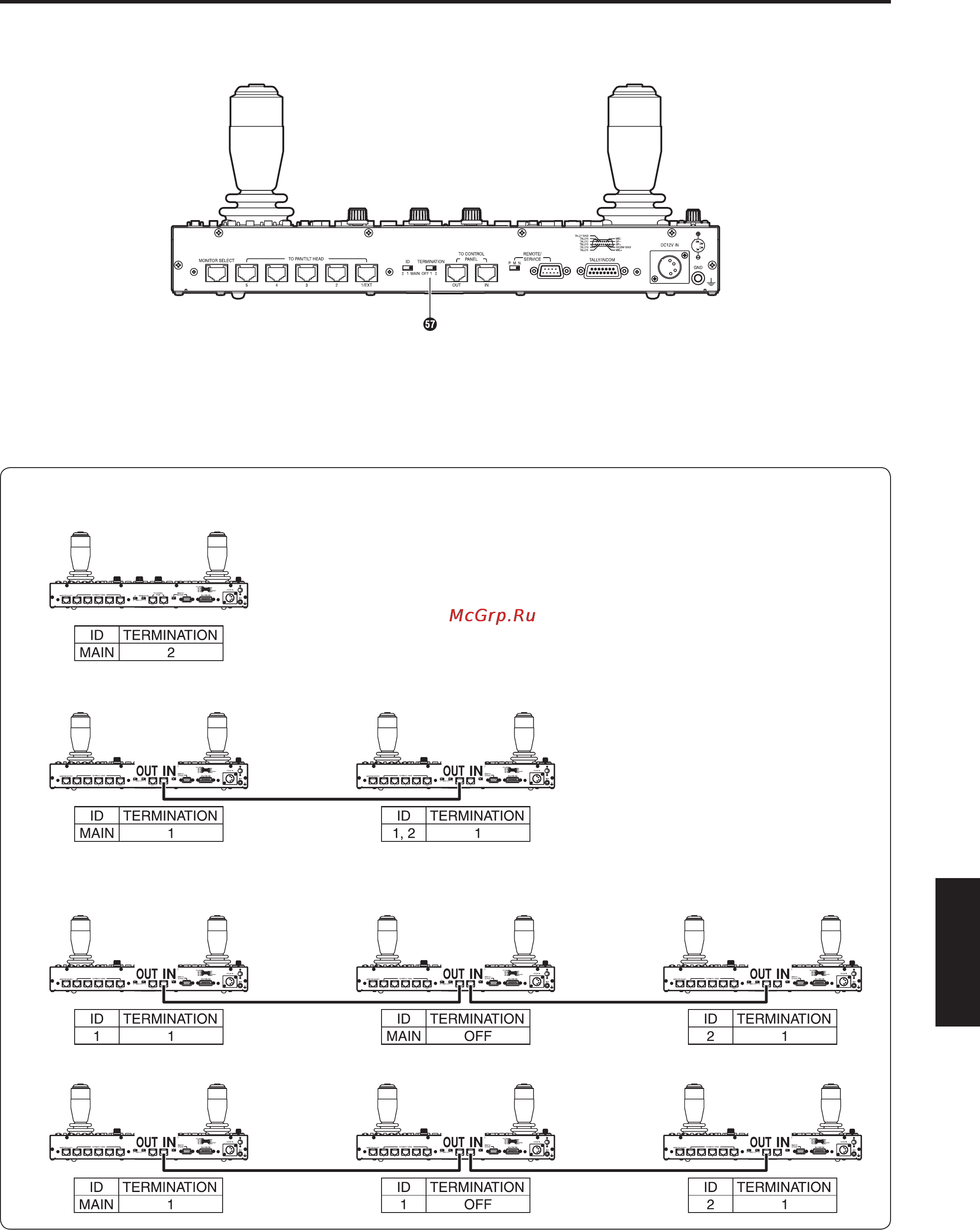

Переключатель TERMINATION (Установка при доставке: 2)
Терминирующий переключатель для передачи контрольных сигналов на дополнительную панель.
Для того чтобы установить переключатель TERMINATION (
) и переключатель ID (
)
(1) Установите данный переключатель в положение “2”, если к устройству не подключены дополнительные панели.
(2) Установите данный переключатель и переключатель TERMINATION дополнительной панели в положение “1”, если к данному устройству
подключена 1 дополнительная панель.
(3) Установите переключатели TERMINATION на оборудовании по обоим концам соединения в положение “1”, если к данному устройству
подключены 2 дополнительные панели, и установите переключатели TERMINATION устройств посредине данного соединения в положение
“OFF”.
или
