Тестовый видеосигнал 21

Русский

ТЕСТОВЫЙ ВИДЕОСИГНАЛ

Экран тестового изображения

Когда вы входите в экран тестового изображения

из экранного меню, вы можете получить

неподвижные изображения для проверки всех

настроек и характеристик изображения вашего

телевизора. С помощью вертикальных цветных

полос вы можете проверить следующее:

■ правильность установки насыщенности цвета

в вашем телевизоре,

■ правильность цвета каждой цветной полосы

для проверки правильности выбора стандарта

видеосигнала: цвета должны располагаться в

следующем порядке (слева направо): черный,

белый, желтый, голубой (бирюзовый), зеленый,

пурпурный, красный, синий, черный.

■ правильные цветовые переходы, переходы между

цветными полосами должны быть резкими,

подключение S-Video обеспечивает лучшие

цветовые переходы чем подключение Video,

лучше всего использовать подключение RGB.

■ характеристики фильтра канала цветности в

вашем телевизоре (с сигналами ”Video”), края

цветных полос не должны содержать точек

вертикального скольжения. При

использовании форматов S-Video и RGB этих

проблем обычно не возникает.

Оптимальная яркость и контрастность

изображения на экране могут быть

отрегулированы с помощью серой шкалы и с

помощью черно-белых полей, см. ниже

"Регулировка телевизионного изображения".

Регулировка телевизионного изображения с

помощью экрана тестового изображения

Эти регулировки могут быть выполнены сейчас,

но вы также можете выполнить их после

завершения настроек DVD-плеера.

Регулировка яркости:

1. Уменьшайте установку регулировки цветности

в вашем телевизоре до тех пор, пока цветные

полосы не станут черно-белыми.

2. Уменьшайте установку регулировки

контрастности до тех пор, пока вы по-прежнему

можете отчетливо видеть все полоски (градации)

серой шкалы на тестовом изображении.

3. Отрегулируйте яркость таким образом, чтобы

были видны все полоски серой шкалы. Самая

левая полоска серой шкалы должна выглядеть

черной, а не серой, но при этом соседняя с ней

полоска должна отчетливо отличаться от нее.

Все полоски (градации) серой шкалы должны

постепенно и равномерно изменяться от

черного к белому (слева направо).

Регулировка контрастности:

1. Отрегулируйте контрастность в вашем

телевизоре таким образом, чтобы видеть

яркий белый прямоугольник в нижнем правом

углу экрана, и черный прямоугольник в нижнем

левом углу экрана. Оптимальная регулировка

контрастности зависит от вашего вкуса и от

уровня внешней освещенности в комнате, где

установлен телевизор TV.

2. Если яркость белого прямоугольника больше

не возрастает при увеличении контрастности,

или если границы белых букв текста

”harman/kardon” в верхней части экрана

распространяются в черные области (это

значительно снижает четкость надписи), то

это указывает на то, что установлена слишком

высокая контрастность. Уменьшайте

установку контрастности до тех пор, пока эти

эффекты не исчезнут, и изображение не будет

выглядеть реалистичным.

3. Если вы смотрите телевизор при нормальном

окружающем дневном свете, отрегулируйте

такую контрастность, чтобы изображение на

экране выглядело таким же, какими выглядят

предметы в вашей комнате. При такой

регулировке контрастности ваши глаза при

просмотре телевизионных изображений не

будут уставать. При снижении внешней

освещенности в комнате установка

контрастности может быть уменьшена, что

приведет к улучшению четкости изображения.

4. Градации серой шкалы в центре экрана

должны быть такими же четкими, как и до

выполнения регулировки контрастности. Если

это условие не выполняется, вернитесь к

регулировке яркости, и повторите шаг 3, а

затем выполните регулировку контрастности,

при этом выполняйте в каждом шаге

оптимизации изображения только небольшие

изменения регулировки.

Регулировка цветности.

1. После выполнения регулировки оптимальной

яркости и контрастности выполните регулировку

цветности в соответствии с вашим вкусом.

Отрегулируйте цветность таким образом, чтобы

цвета выглядели насыщенными, но при этом

оставались естественными, не устанавливайте

слишком насыщенные цвета. Если установлен

слишком высокий уровень цветности, то в

зависимости от используемого телевизора

некоторые цветные полосы будут выглядеть

более широкими, или при увеличении установки

этой регулировки интенсивность цвета не будет

увеличиваться. В этом случае установка

регулировки цветности должна быть уменьшена.

После выполнения этой регулировки нужно

проверить насыщенность цветов с помощью

воспроизведения видеозаписи, например,

изображение лица человека, цветов, фруктов,

овощей или других окружающих нас в жизни

объектов. Это является наиболее удобным

способом выполнения оптимальной установки

насыщенности цветов.

2. Если в вашем телевизоре имеется регулировка

цветового тона (в большинстве европейских

телевизоров эта регулировка может выполняться

только при использовании сигнала NTSC, и не

может выполняться при использовании сигнала

PAL), используйте для регулировки теплоты

изображения большой белый прямоугольник,

расположенный ниже серой шкалы. Каждый

зритель имеет собственное представление о том,

какими должны быть цвета изображения.

Некоторые предпочитают более холодные цвета,

а другие предпочитают более теплые цвета.

Функция регулировки цветового оттенка в вашем

телевизоре и белый прямоугольник на тестовом

изображении помогут вам выполнить нужную

регулировку. Отрегулируйте цветовой оттенок

таким образом, чтобы получить нужный вам

белый цвет.

Регулировка четкости изображения

Изображение будет выглядеть более четким,

если регулировка четкости или регулировка

Edges (Края) установлена не на максимум.

Уменьшите установку регулировки четкости

изображения в телевизоре или установку

регулировки Edges в меню регулировок

изображения HS 200 так, чтобы белые линии

разделяющие полоски серой шкалы на тестовом

изображении были как можно менее заметными.

Сведение лучей и фокусировка на краях

изображения

Испытательная таблица в виде сетчатого поля,

которая окружает тестовое изображение, может

использоваться для проверки фокусировки на

краях изображения и сведения лучей в

видеодисплеях с передней и задней проекцией.

Однако, регулировки этих параметров часто

являются недоступными для пользователя. В

любом случае, эти регулировки являются очень

сложными и требуют специальной подготовки.

Поэтому в тех случаях, когда вы не можете

улучшить качество изображения с помощью

доступных для вас регулировкок, обратитесь за

помощью в утвержденую производителем

видеодисплея сервисную службу.

После выполнения всех необходимых

регулировок и установок выделите с помощью

кнопок перемещения курсора

пункт

“Done” (Выполнено) в подменю регулировок

видео и нажмите кнопку Enter

, чтобы

вернуться в систему экранных меню. После этого

нажмите кнопку Setup (Настройка)

, чтобы

убрать с экрана меню. Плеер вернется в режим

нормальной работы, и вы можете наслаждаться

воспроизведением дисков DVD или CD!

Калибровка изображения с помощью

включённого в комплект поставки тестового

диска

В ходе калибровки прежде всего установите диск

в слот загрузчика

. Начнётся считывание

диска, и на экране появится главное меню.

Нажатием

или

кнопки

выберите

нужную испытательную таблицу. Как только

таблица появится на экране, нажатием на кнопку

паузы

убедитесь, что испытательная таблица

остаётся на экране достаточно долго, чтобы

можно было произвести настройку.

При наличии на экране требуемой проверочной

таблицы нажимайте кнопку выбора режима



до тех пор, пока кнопка телевизионного канала

(TV) не приобретёт красный цвет. Это переведёт

дистанционное управление на телевизионный

режим без замены источника сигнала системы на

телевидение. Затем нажмите кнопку настройки

, с помощью

KLN M

кнопок 10 выберите

ту из калибровочных настроек, которая подлежит

изменению, и, следуя изложенным выше

указаниям, найдите надлежащие настройки.

По завершении корректировки первой

калибровочной настройки нажмите кнопку ввода

, чтобы возвратиться к меню настройки. С

помощью

кнопок

выберите

следующую калибровочную настройку.

После подтверждения для выбранного видеовхода

всех выполненных калибровочных настроек

однократно нажмите кнопку выбора режима



чтобы кнопка DVD приобрела красный цвет. Если с

использованием поставляемого диска потребуется

произвести дополнительные калибровочные

настройки, их можно выбрать нажатием кнопки

меню диска, и задать следующую подлежащую

изменению калибровочную настройку.

Чтобы задать все прочие калибровочные

настройки следуйте приведённым выше

указаниям.

Как только все калибровочные настройки будут

выполнены, нажимайте кнопку выбора режима



до тех пор, пока кнопка DVD не приобретёт

красный цвет, чтобы возвратить дистанционное

управление назад в режим управления DVD-

декодером.

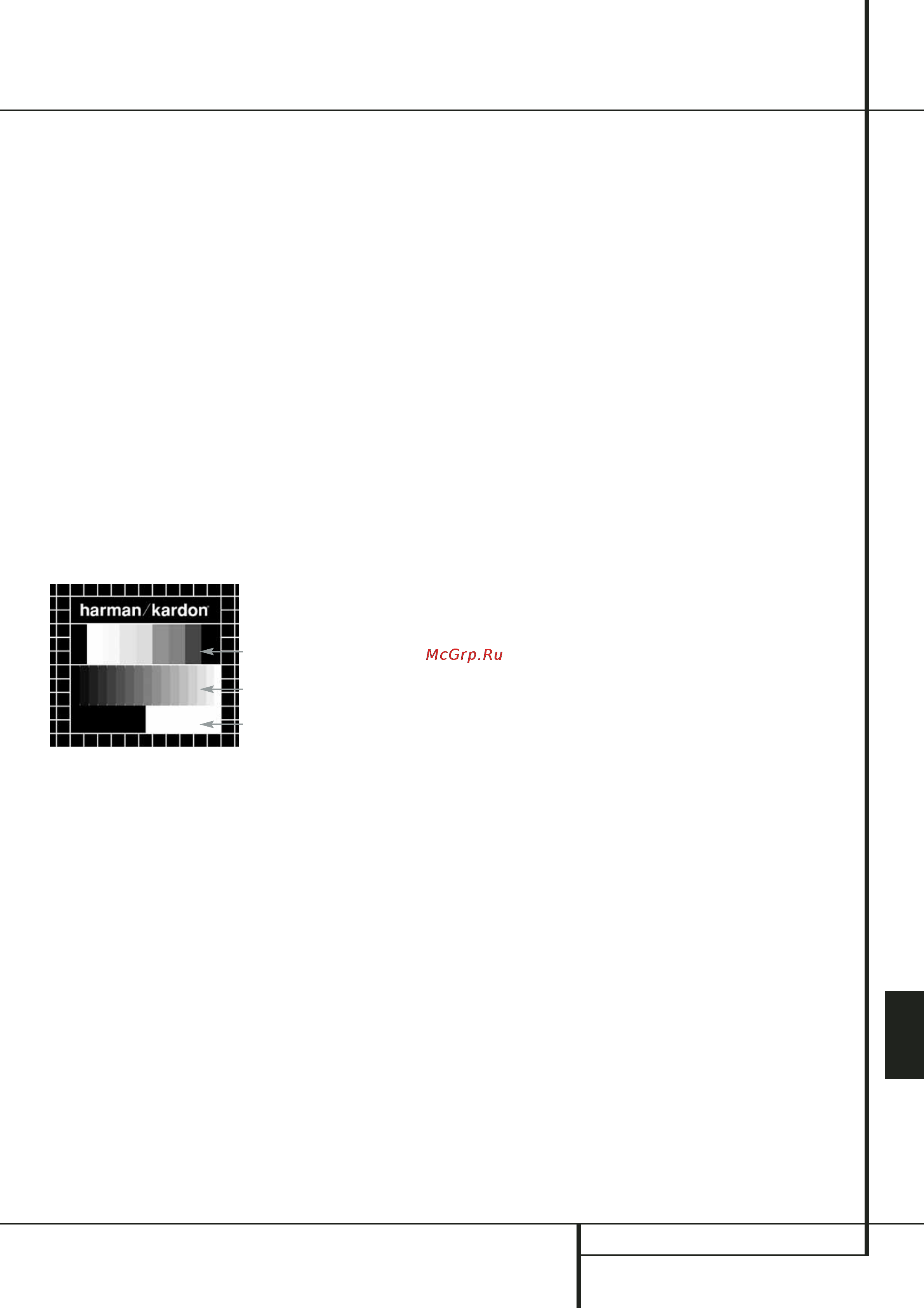

Цветные полосы

Серая шкала

100%

Черно-белые

поля
