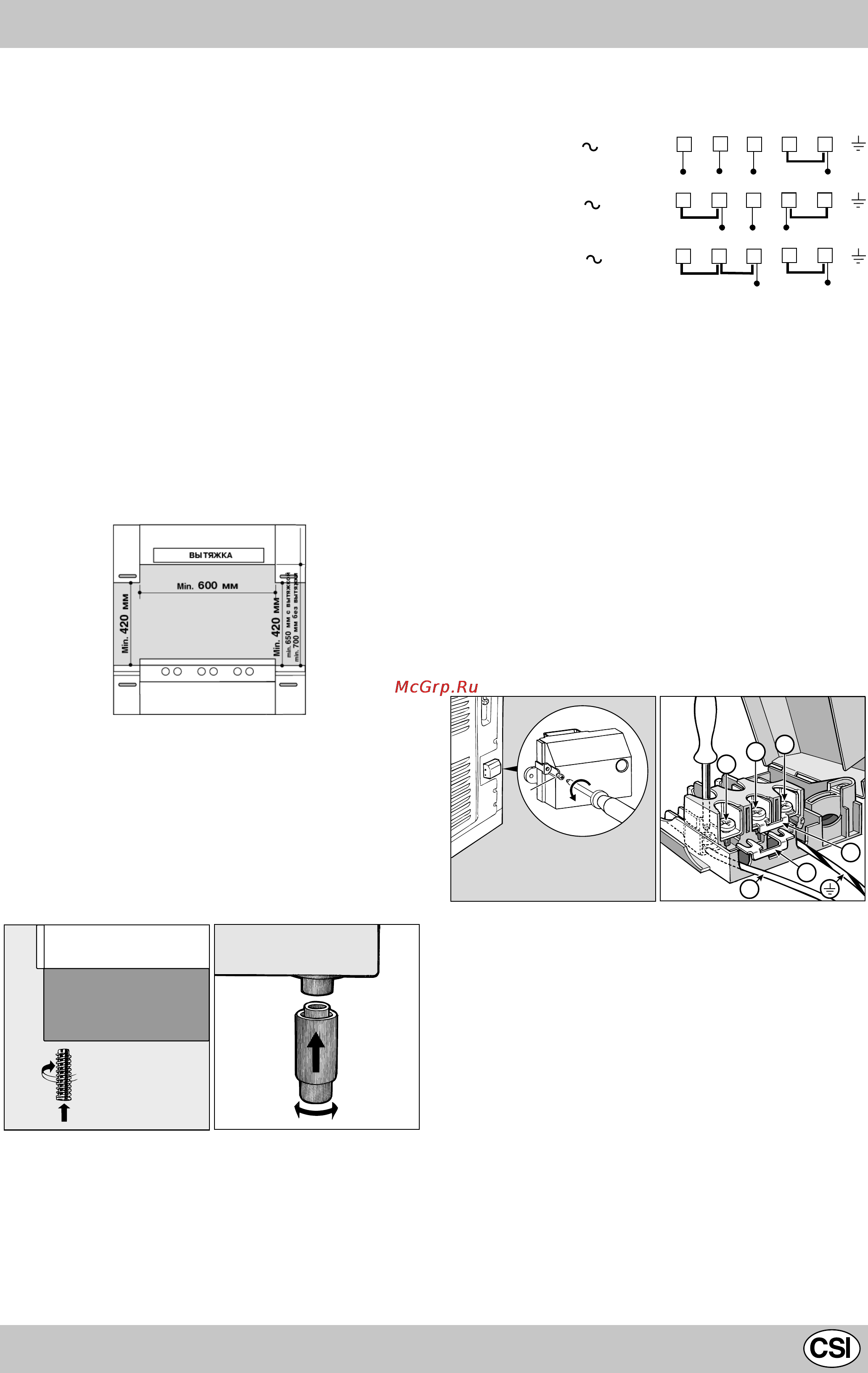

Установка Этот раздел предназначен для квалифицированных техни ков и содержит инструкции по установке и обслуживанию плиты в соответствии с действующими нормами безопаснос ти Важно перед любыми работами по наладке обслуживанию и т п отключите плиту от электрической сети кого соединения см следующую таблицу содержащую све дения о различных способах соединения проводов и пере мычек для адаптации электроплит к электрической сети а 400 ЗМ Ъ H05RR F 5x2 5 CEI UNEL 35363 Установка плиты Плита может устанавливаться рядом с кухонной мебелью ко торая однако не должна быть выше плиты При установке плиты необходимо соблюдать следующие меры предосторожности а Кухонная мебель превышающая по высоте плиту долж на находиться на расстоянии не менее 200 мм от края рабочей поверхности плиты б Вытяжки устанавливаются согласно их инструкциям по по эксплуатации и на расстоянии не менее 650 мм от рабочей поверхности плиты в Стенные шкафы смежные с вытяжкой навешиваются на высоте не менее 420 мм от рабочей поверхности плиты см рис г При установке плиты под стенными шкафами расстоя ние между шкафами и рабочей поверхностью плиты дол жно составлять не менее 700 мм как показано на рисунке е Размеры для встраивания плиты в модуль кухонной 400V 2N Ъ H05RR F 4x2 5 CEI UNEL 35363 230V 1N Ъ H07RN F 3x4 CEI UNEL 35364 также требования к типу кабеля В России R A S B Т С Установка питающего кабеля Чтобы открыть коммутационную колодку выверните винт V рис С снимите крышку колодки потянув ее на себя Подсоединение питающего кабеля производится следующим образом установите перемычки А В согласно требуемой схеме соединения рис О Примечание заводская предустановка выполнена для одно фазного соединения 230 В контакты 1 2 3 соединены между собой Перемычка 4 5 находится в нижней части коммутационной колодки подсоедините провода Ы и как показано на рис О и закрепите их винтами зафиксируйте оставшиеся провода в зажимах 1 2 3 зафиксируйте питающий кабель в хомуте и закройте крыш ку коммутационной колодки завернув винт V мебели указаны на рисунке Выравнивание плиты только для некоторых моделей Ваша плита снабжена регулируемыми ножками которые служат для ее выравнивания При необходимости ножки вкручиваются в отверстия по углам основания плиты рис А Установка опор только для некоторых моделей Плита комплектуется надставными опорами которые устанавливаются нажатием под основанием плиты рис В Рис С Рис D Подсоединение кабеля к сети Оснастите питающий кабель соответствующей вилкой см табличку характеристик или непосредственно подключите оборудование к сети без вилки и розетки В последнем слу чае должен быть установлен многолинейный выключатель соответствующий нагрузке оборудования с расстоянием между разведенными контактами не менее 3 мм причем линия заземления не должна разрываться Питающий кабель следует располагать так чтобы по всей длине он никогда не нагревался до температуры превышающей на 50 С комнатную Перед подсоединением убедитесь в том что предохранители пробки или автоматические выключате ли и проводка выдерживают рабочую нагрузку оборудова ния см табличку характеристик заземление соответствует правилам и требованиям предъявляемыми к заземлению бытовой техники розетка или многолинейный выключатель находятся в легкодоступном месте ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Электрическая безопасность этого оборудования гаранти руется только при правильном его заземлении в соответ ствии со стандартами электрической безопасности Производитель снимает с себя всякую ответственность за любой ущерб причиной которого явилось неправильное подключение оборудования Параметры питающего кабеля зависят от типа электричес 13
