InFocus IN2124 [6/41] Панель коммутации
![InFocus IN2124 [6/41] Панель коммутации](/views2/1144714/page6/bg6.png)
5

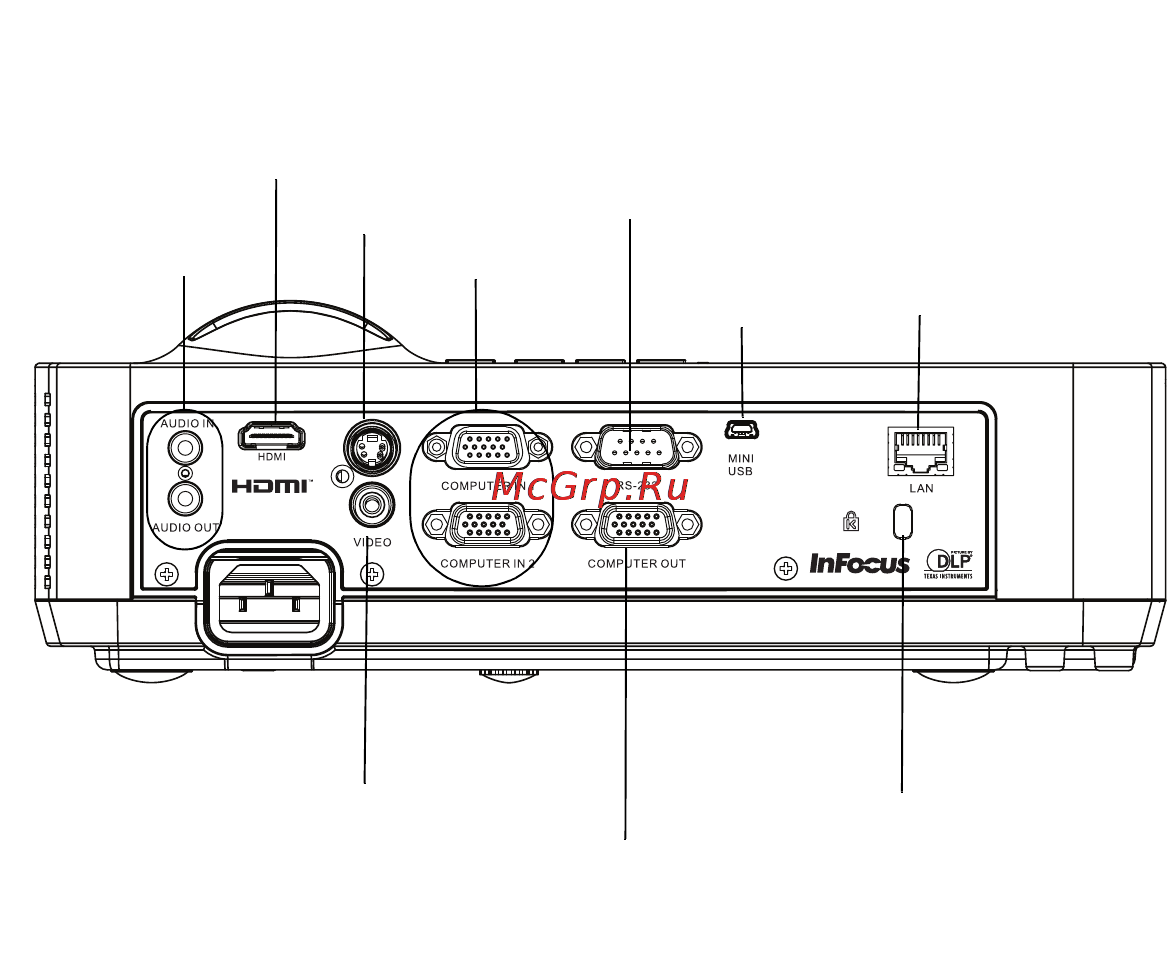

Панель коммутации
Проектор можно подключить как к компьютеру, так и к различным
видеоустройствам, с помощью следующих разъемов.
• Компьютер VGA
• Полный видеосигнал
• HDMI
• S-video
• Разъем мини-USB-B для обновления встроенного ПО и управления
презентациями.
• Разъем VGA для подключения внешнего монитора.
• Вход аудио для подключения видеоустройств и компьютера.
• Выход аудио для подключения внешних АС.
• Последовательный порт RS-232. Коды управ
ляющих команд
содержатся на нашем сайте поддержки www.infocus.com/support.
• Гнездо локальной сети RJ45.
RS232
компьютер
полный видеосигнал
вход/выход
аудио
замок
S-video
выход на монитор
HDMI
Разъем мини-
USB (тип B)
Разъем LAN (ЛВС)
