8

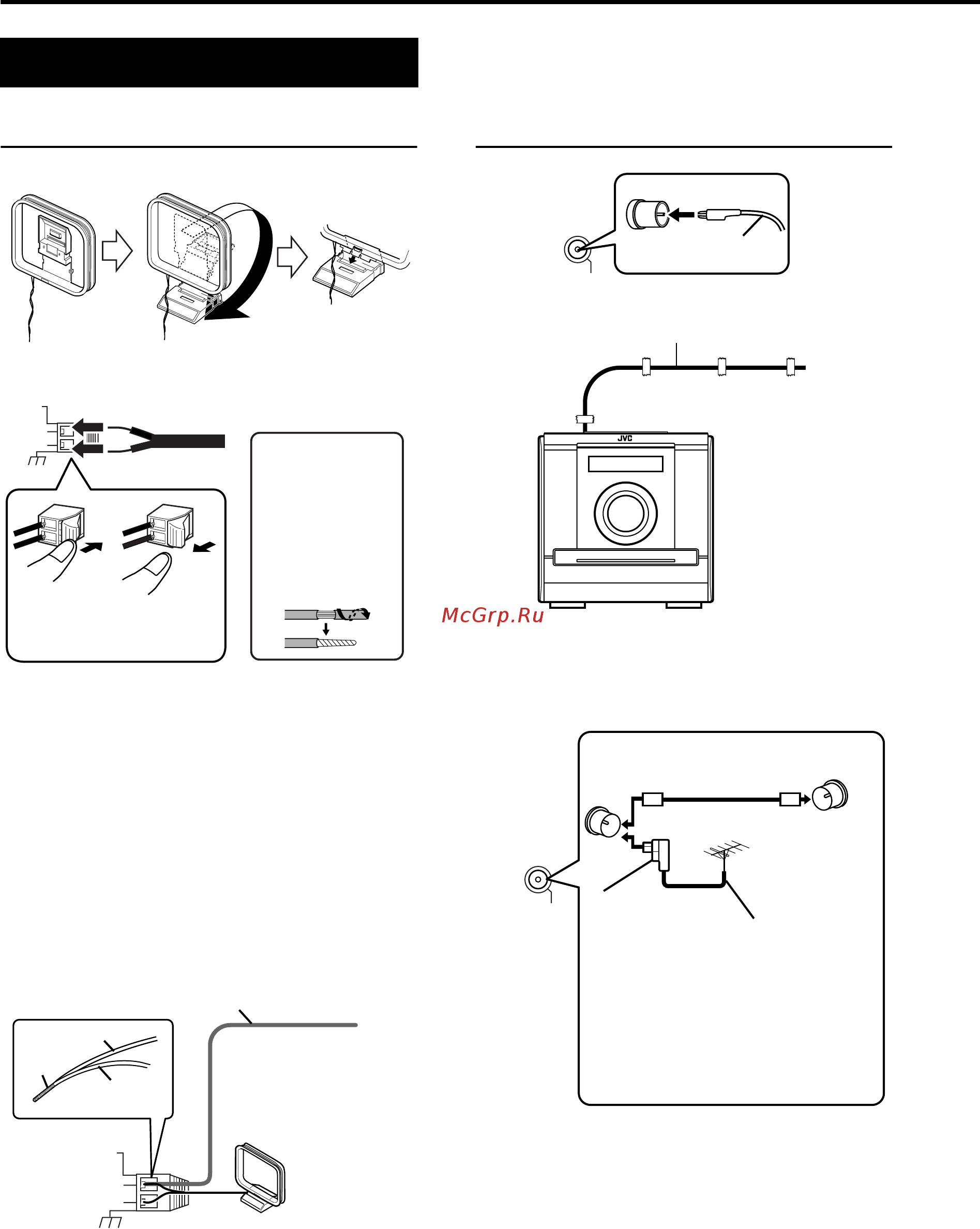

Подключение рамочной антенны
AМ (входит в комплект)
1 Установите рамочную антенну AM.
2 Подключите антенные кабели.
3 Поворачивайте рамочную антенну AM в
нужном направлении до тех пор, пока не
добьетесь оптимального приема радиосигнала.
Устанавливайте рамочную антенну AM на как
можно большем расстоянии от основного
модуля.
• Не устанавливайте рамочную антенну AM на
металлической подставке или поблизости от
телевизора, компьютера и другого
оборудования. В противном случае это может
привести к некачественному приему сигнала.
7 Если невозможно обеспечить
качественный прием радиосигнала с
помощью рамочной антенны АМ,
входящей в комплект поставки
При установке антенны найдите наилучшее
положение, при котором осуществляется
наилучшее прослушивание радиопрограммы (см.
раздел “Прослушивание радиопередач” на стр.
31).
Подключение антенны FM (входит
в комплект)
7 Если невозможно получить
качественный прием радиосигнала с
помощью антенны, входящей в комплект
поставки, или с помощью антенны
общего пользования
Для получения более подробной информации о
подключении отдельно приобретенной антенны
обратитесь к руководству пользователя антенны
или преобразователя.
Подключение антенн
AM
EXT
AM
LOOP
Основной модуль (задняя панель)
Если антенный
кабель имеет на
конце виниловое
покрытие,
зачистите его.
Подключите конец
антенного кабеля, как
показано выше.
AM
EXT
AM
LOOP
Протяните электрический
провод, вытянув его
горизонтально,
предпочтительно на
высоком уровне -
например, над окном или
вне помещения.
Соедините вместе кабели
рамочной антенны AM
электрическим проводом.
Основной модуль
(задняя панель)
Электрический провод
Скрученные
концы
проводов
Рамочная
антенна AM
Электрический провод: 3 - 5 м (не прилагается)
FM75Ω
COAXIAL
Установите антенну в нужном направлении для
получения оптимального качества радиосигнала и
закрепите ее с помощью липкой ленты.
Основной модуль
(задняя панель)
Антенна FM
FM75Ω
COAXIAL
Кабель антенны (не
прилагается)
Антенна общего
пользования
Наружная
антенна FM
(не прилагается)
Коаксиальный
кабель
(не прилагается)
Преобразователь
(не прилагается:
соответствует
300 Ω/75 Ω)
Основной
модуль
(задняя
панель)
В зависимости от условий приема
радиосигнала, может использоваться
антенна FM с фидером (не прилагается:
соответствует 300 Ω). В этом случае
требуется преобразователь (не
прилагается).
или
Подключение
– Не включайте питание до тех пор, пока все провода не будут
подключены –
EX-D11[EE]EN.book Page 8 Monday, April 24, 2006 12:35 PM
