Руководство пользователя N3134a_IN3136a_IN3138HDa
– 4 –

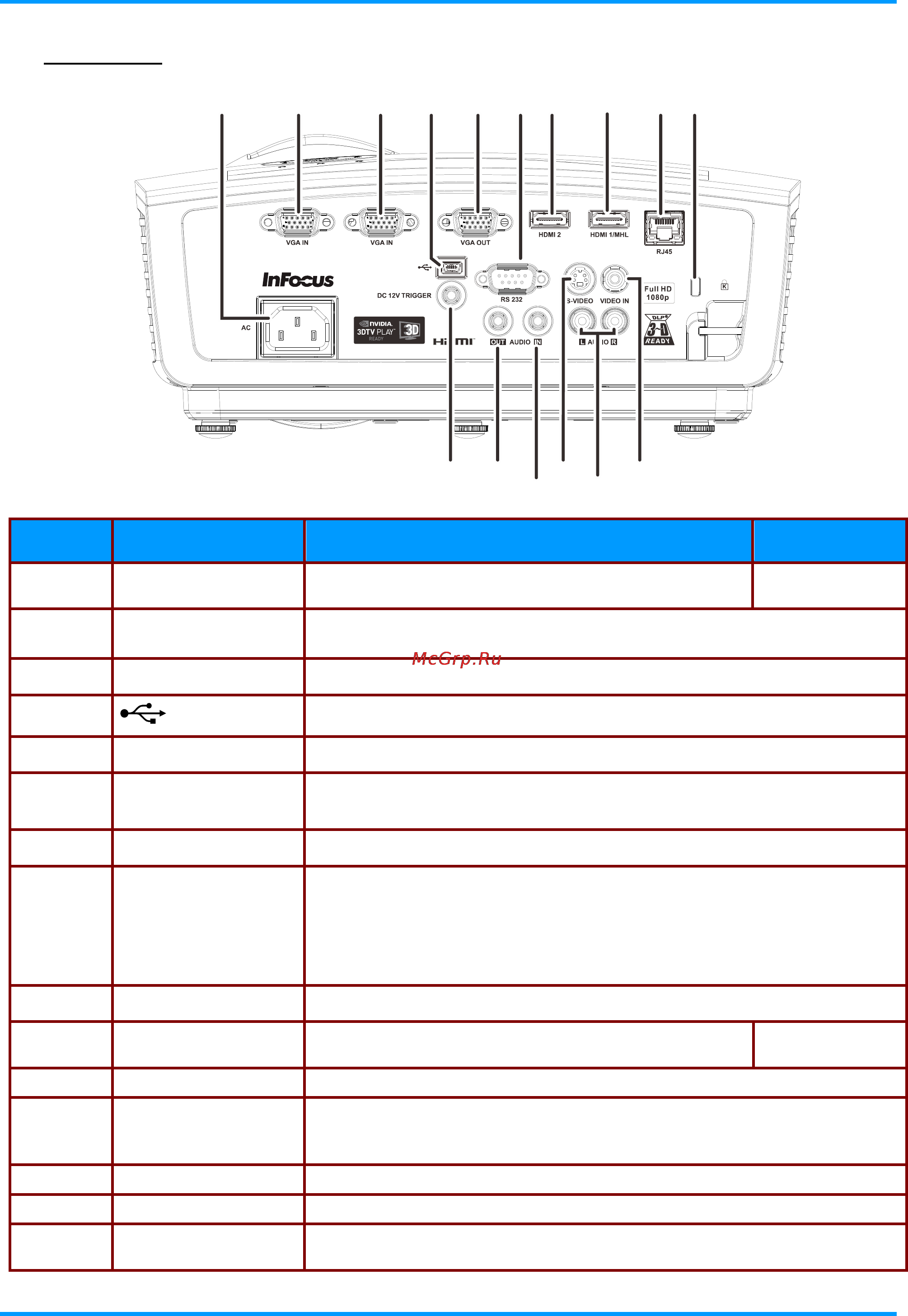

Вид сзади
12
10
3
456789
11
12
13
14
1516
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Вход питания
переменного тока
Подключение СЕТЕВОГО кабеля
10
2.
VGA IN Подключение КАБЕЛЯ RGB от компьютера
3.
VGA IN Подключение КАБЕЛЯ RGB от компьютера
4.
(USB)
Только для служебного пользования.
5.
VGA OUT Подключение кабеля RGB к внешнему монитору/дисплею
6.
RS-232C
Подключение кабеля с последовательным портом RS-232 пульта
дистанционного управления
7.
HDMI2
Подключение кабеля HDMI от устройства HDMI.
8.
HDMI1/MHL
Подключение кабеля HDMI от устройства HDMI.
Подключение кабеля MHL от MHL-совместимого устройства.
Примечание. Для некоторых MHL-совместимых устройств, кроме
тех, которые подключены к выходу micro-USB, может потребоваться
дополнительный кабельный адаптер.
9.
RJ45 Подключение кабеля ЛВС от сети Ethernet
10.
Замок Kensington
Защита постоянного компонента с помощью
системы замка Kensington®
47
11.
VIDEO IN Подключение композитного кабеля от видеоустройства
12.
AUDIO IN (L и R)
(Аудиовход, левый и
правый каналы)
Подключение ЗВУКОВОГОкабеля от устройства – источника звука
13.
S-VIDEO Подключение КАБЕЛЯS-Video от видеоустройства
14.
AUDIO IN Этот вход служит для подключения звукового кабеля от аудиоустройства
15.
AUDIO OUT
(Аудиовыход)
Этот выход служит для подключения звукового кабеля к усилителю
звука
