4
Установка
Это устройство разработано для эксплуатации на 12 В
постоянного напряжения с минусом на массе . Если Ваш
автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера
автомобилнего специалиста JVC.
Подготовка перед установкой....
Предупреждения
• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед
установкой устройства.
– Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на
шасси автомобиля.
• Замените плавкий предохранитель на предохранитель
установленного номинала.
• Подключите динамики с максимальной мощностью более 50 Вт
(сопротивление от 4 Ω до 8 Ω). В противном случае измените
настройку <AMP GAIN>. (См. раздел “Операции с меню: <AMP
GAIN>” на стр. 3).
• Радиатор во время использования сильно нагревается.
Старайтесь его не трогать во время удаления устройства.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет
повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте
схему соединений громкоговорителей в Вашем автомобиле.
Список компонентов
A
Жесткий футляр .................................................................1
B
панель управления .........................................................1
C
Муфта .........................................................................................1
D
Декоративную панель ...................................................1
E
Кабель питания ..................................................................1
F
Рычаги .......................................................................................2
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию,
поставляющую соответствующие принадлежности.

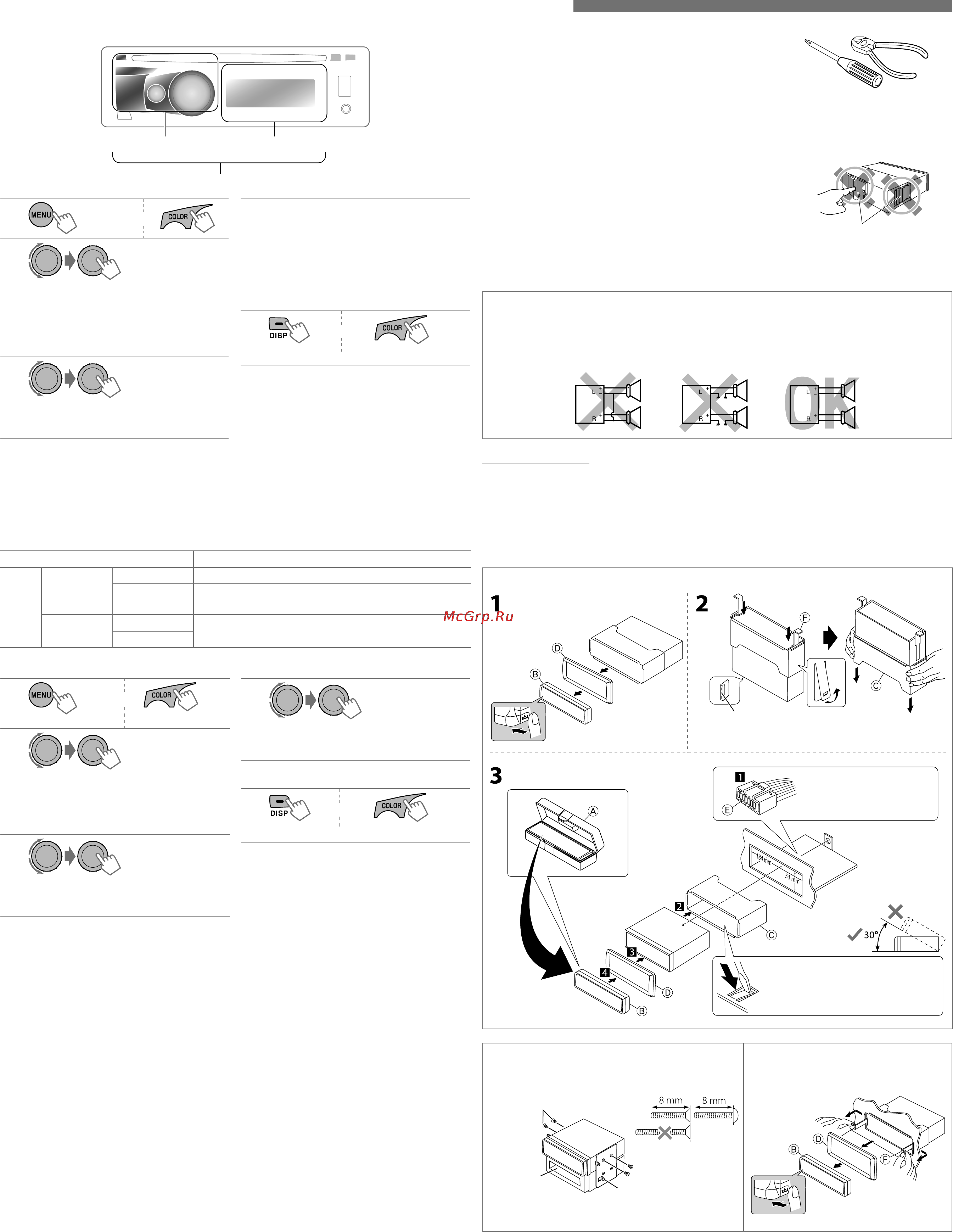

Монтаж
При установке устройства без
использования муфты
Удаление устройства
Сначала отсоедините заднюю часть...
Радиатор
Кронштейн*
Карман
Болты с плоской
головкой (M5 × 8 mm)*
Установите устройство
под углом менее 30°.
Выполните требуемые
электрические
подключения (см. стр. 5).
Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.
Устанавливайте устройство таким образом,
чтобы не повредить предохранитель,
расположенный сзади.
* Hе входит в комплект поставки.
4
Повторите действия 2 и 3 для выбора
другой зоны и предпочитаемого цвета.
• Если в действии 2 выбрано <ALL ZONE>,
кнопки и подсветка дисплея меняют цвет
на текущий или выбранный цвет <BUTTON
ZONE>.
Можно также изменить цвет <ALL ZONE>
на один из предпочитаемых цветов,
выполнив действие 3.
5
или
]
Выйдите из режима настройки.
1
или
2
]
<COLOR>
]
<BUTTON ZONE> /
<DISP ZONE> / <ALL ZONE>
• Нажатие
COLOR
в действии 1 приводит
к непосредственному переходу к меню
выбора зоны (BUTTON ZONE / DISP ZONE /
ALL ZONE).
3
]
Выберите предпочитаемый цвет из 29
запрограммированных цветов или цвет
<USER>.
[Удерживать]
1
или
2
]
<COLOR SETUP>
]
<DAY COLOR>
]
<BUTTON ZONE>
•
Удерживание
COLOR
в действии 1 приводит
к непосредственному переходу к меню
выбора зоны (BUTTON ZONE / DISP ZONE).
3
]
Выберите основной цвет.
RED j GREEN j BLUE j (возврат в
начало)
4
]
Настройте уровень выбранного
основного цвета.
00 до 31
5
Повторите действия 3 и 4 для настройки
других основных цветов.
6
или
]
Выйдите из режима настройки.
Если для всех основных цветов для <DISP ZONE>
выбрано значение “00” (как в действии 4), на
дисплее ничего не появляется.
[Удерживать] [Удерживать]
Создание собственных дневных и ночных цветов—USER
Можно создавать собственные цвета для <DAY COLOR> и <NIGHT COLOR>, применяемые к зоне кнопок
и зоне дисплея.
• <DAY COLOR> Отображается, когда для настройки <DIMMER> установлено значение <DIMMER
OFF>.
• <NIGHT COLOR> Отображается, когда для настройки <DIMMER> установлено значение <DIMMER ON>.
Иерархия меню Управление
COLOR
SETUP
DAY COLOR
• BUTTON ZONE Следуйте приведенному ниже примеру.
• DISP ZONE Нажмите
T/P BACK
после действия 5, затем выберите DISP
ZONE в действии 2.
NIGHT COLOR
• BUTTON ZONE Нажмите
T/P BACK
после действия 5, затем выберите NIGHT
COLOR в действии 2.
• DISP ZONE
Пример: Создание цвета <USER> для <BUTTON ZONE> в <DAY COLOR>.
Выбор различных кнопок и цвета подсветки дисплея
Можно отдельно выбрать предпочитаемый цвет подсветки кнопок (кроме
EQ/BASS-TRE
/
DISP
) и цвет
дисплея.
Зона кнопок
Все зоны
Зона дисплея
RU_KD-R517[EE]f.indd 4RU_KD-R517[EE]f.indd 4 12/16/09 10:34:52 AM12/16/09 10:34:52 AM
