12

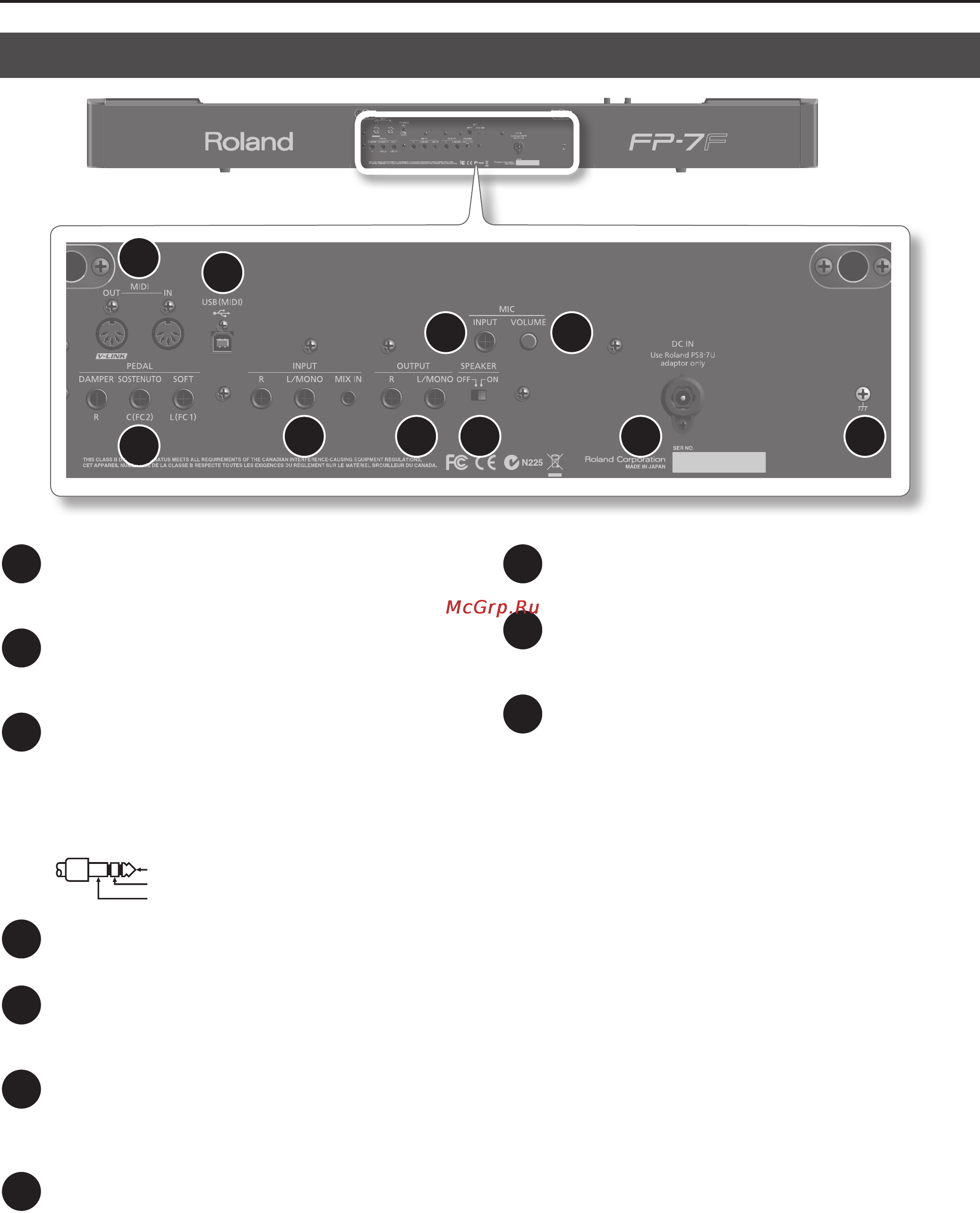

Описание панелей
Тыльная панель
1
Разъемы MIDI
Служат для подключения других MIDI-устройств в целях обмена
данными исполнения (стр. 83).
2
Разъем USB (MIDI)
Служит для подключения к компьютеру в целях обмена
данными исполнения (стр. 85).
3
Разъем MIC INPUT
Служит для подключения микрофона (стр. 76).
Данный инструмент оборудован разъемами TRS. Схема его
распайки приведена на рисунке ниже. Всю коммутацию
осуществляйте в соответствии с диаграммами распайки
подключаемого оборудования.
Наконечник
Кольцо
Экран
4
Регулятор MIC [VOLUME]
Устанавливает уровень сигнала на входе MIC INPUT (стр. 76).
5
Разъемы PEDAL
Служит для подключения прилагаемой педали (серии DP) или
опциональной педали (RPU-3) (стр. 17).
6
Разъемы INPUT
Служат для подключения аудиоустройства или другого
электронного музыкального инструмента для воспроизведения
его звука через динамики FP-7F (стр. 82).
7
Разъемы OUTPUT
Служат для подключения внешней звуковой системы.
Они позволяют воспроизводить звук FP-7F через внешние
мониторы (стр. 82).
8
Селектор [SPEAKER]
Включает/отключает встроенные динамики (стр. 82).
9
Разъем DC IN
Служит для подключения прилагаемого сетевого адаптера
(стр. 14).
10
Клемма заземления
В некоторых случаях при касании поверхности прибора,
подключенного микрофона или металлических частей
других объектов, например, микрофонов, может возникнуть
ощущение покалывание. Это явление вызвано незначительным
электрическим зарядом, который абсолютно безопасен. Чтобы
избежать этого, подключите данную клемму к внешнему
заземлению. После заземления прибора может возникнуть
небольшой фон, обусловленный конкретной инсталляцией. В
любом случае рекомендуется обратиться в сервисный центр
Roland.
Неподходящие объекты для заземления:
• Водопроводные трубы (может вызвать удар электротоком)
• Газовые трубы (может привести к пожару или взрыву)
• Телефонное или грозовое заземление (может представлять
опасность во время грозы)
1
2
3
5
6 87
4
9 10
