6

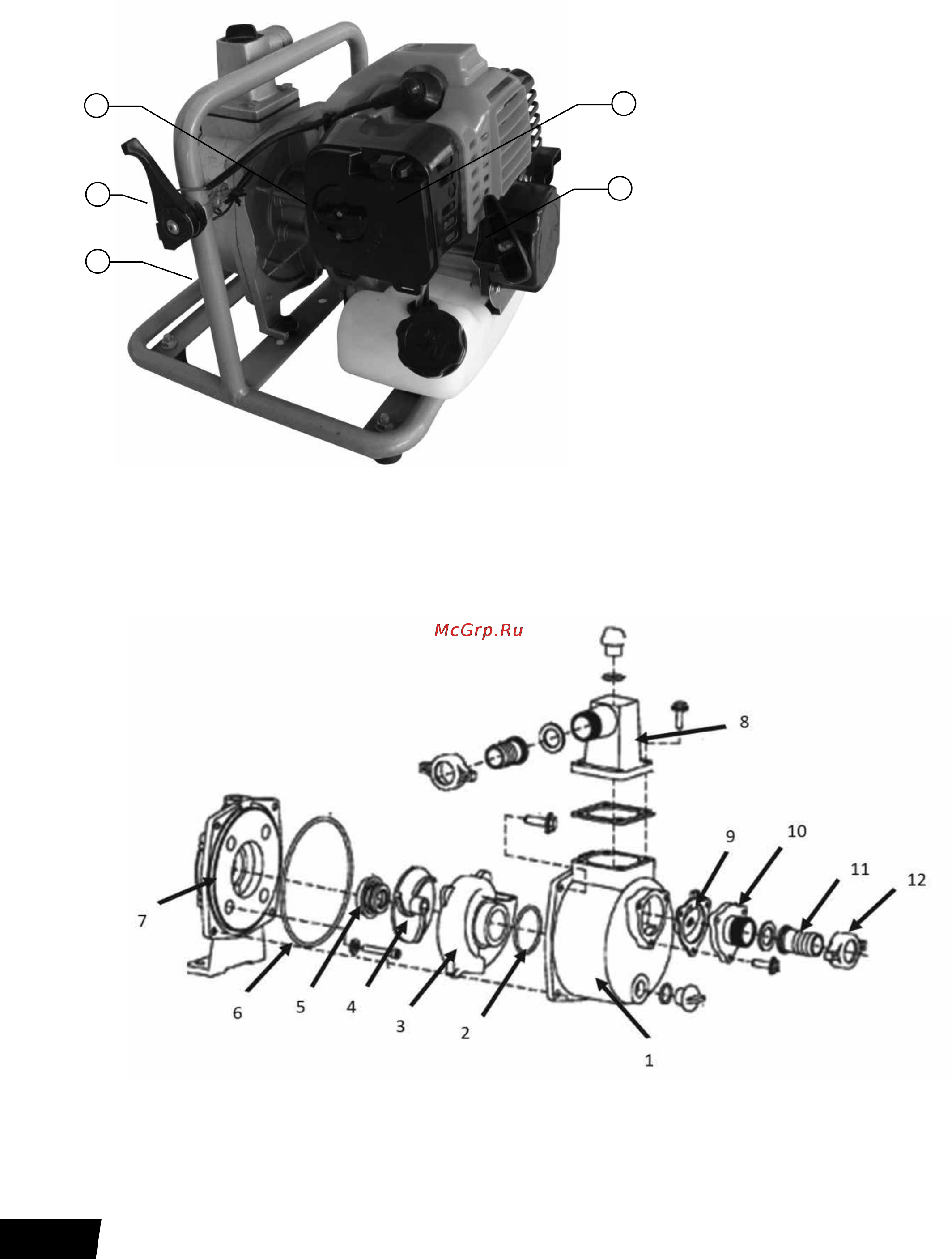

5. РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ
Рис. 1
1. Сливная пробка
2. Выключатель зажигания
3. Рычаг газа
4. Корпус воздушного
фильтра
5. Стартер ручной
6. УСТРОЙСТВО НАСОСА МОТОПОМПЫ
Устройство водяного насоса схематично показано на Рис. 2. Основные детали насоса:
Рис. 2
1,7. Корпус помпы. 2. Уплотнение корпуса крыльчатки (улитки). 3. Корпус крыльчатки (улитка).
4. Крыльчатка (рабочее колесо). 5. Сальник крыльчатки. 6. Уплотнение корпуса помпы.
8. Фланец напорный. 9. Обратный клапан. 10. Фланец всасывающий. 11. Патрубок рукава.
12. Гайка фланца.
1
3
2
4
5
