Общая информация

- Органы управления и индикаторы -

Органы управления и индикаторы (продолжение)

 Дисплей

1. Индикатор стереофонического режима УКВ

2. Индикатор стерео УКВ-приёма

3. Индикатор режима караоке

4. Индикатор повторного воспроизведения компакт-диска

5. Индикатор паузы компакт-диска

6. Индикатор воспроизведения компакт-диска

7. Индикатор записи на кассету 2

8. Индикатор реверсивного режима

9. Индикатор номера диска

10.Индикатор таймера воспроизведения

11.Индикатор памяти

12.Индикатор реверсивного воспроизведения кассеты 2

13.Индикатор воспроизведения вперёд кассеты 1 или 2

14.Индикатор таймера сна

15.Индикатор таймера записи

16.Индикатор анализатора спектра/уровня громкости

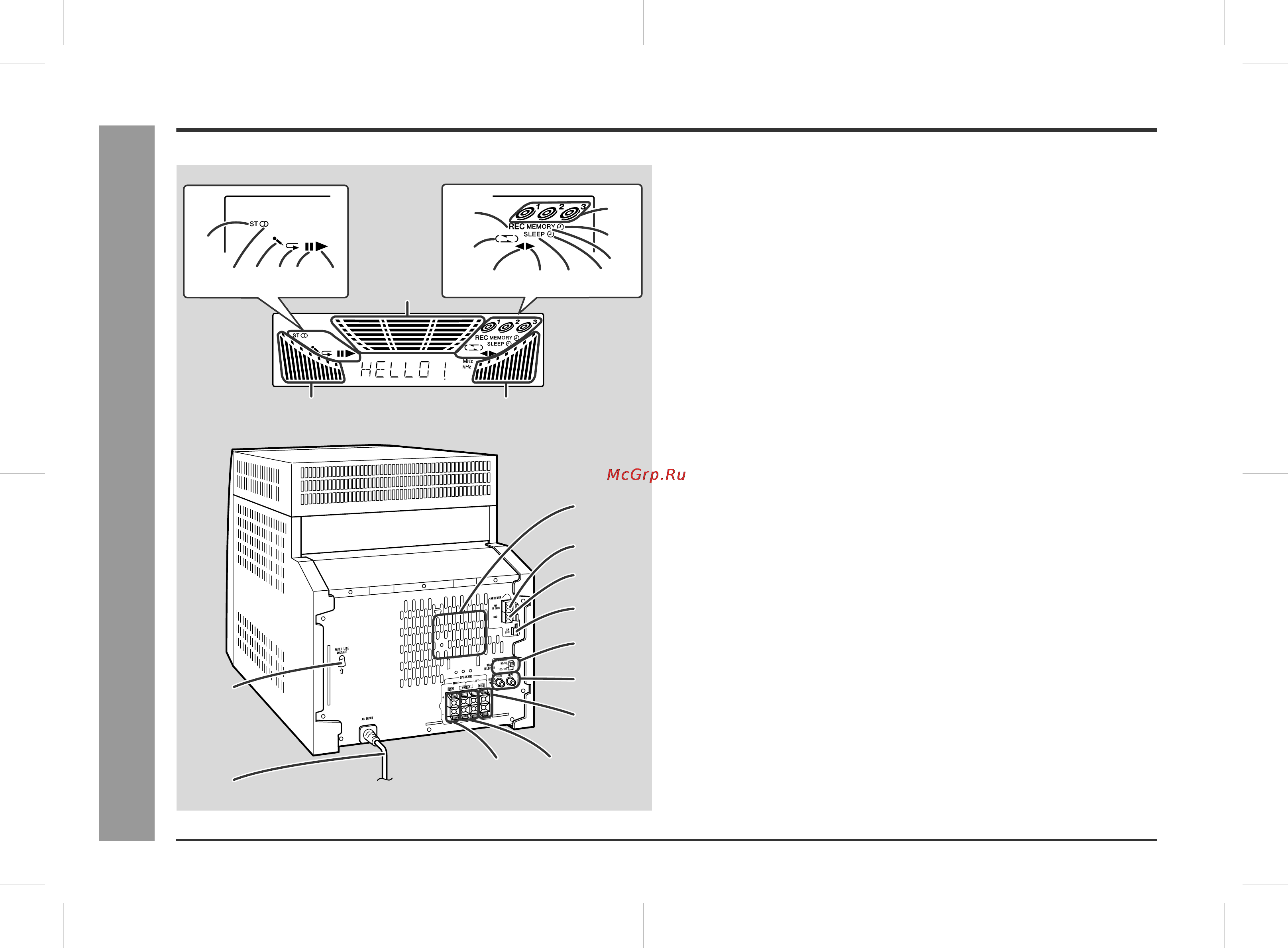

 Задняя панель

Стр.

1. Охлаждающий вентилятор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. Гнездо для УКВ-антенны 75 Ом . . . . . . . . . . . . . . . . . . . . . . . . .9, 10

3. Заземление УКВ-антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9, 10

4. Гнездо для рамочной АМ-антенны . . . . . . . . . . . . . . . . . . . . . .9, 10

5. Селектор частотного интервала . . . . . . . . . . . . . . . . . . . . . . . . . .11

6. Входы для подключения видеоаппаратуры (аудиосигнал) и

прочих устройств . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

7. Выходы для подключения основной акустической

системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9, 10

8. Выходы для подключения низкочастотной акустической

системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9, 10

9. Селектор напряжения переменного тока . . . . . . . . . . . . . . . . . .11

10.Гнездо питания переменного тока . . . . . . . . . . . . . . . . . . . . . . . .11

23 5

12 1314 15
