(095) 9804205 www.panasonic.ru Panasonic (СНГ)
13
Разъемы VIDEO OUT (1, 2, Y/G, Pв/B, PR/R)
С разъема VIDEO OUT1 подаются либо аналоговые
композитные видеосигналы, либо аналоговые ком
понентные Y (или G) HD сигналы, как установлено в
пункте меню No.615 [V OUT SEL].
Путем выбора установки в пункте меню No.616 [OUT
MATRIX] можно выбрать Y/Pв/P
R или R/G/B в каче
стве аналоговых компонентных HD сигналов.
Видеосигналы с наложенной информацией встраи
ваются в выходной сигнал, подаваемый на разъем
VIDEO OUT2.
Встраивать или нет информацию в сигналы задает
ся в пункте меню No.005 [SUPER].
<Примечания>
Когда аналоговые компонентные HD или HD SDI
сигналы подаются на выход с системной часто
той 60 Гц или 24 Гц, сигналы SD SDI* будут пода
ваться на выход без синхросигналов (NO SYNC),
и аналоговые композитные сигналы подаются на
выход в чернобелом режиме (сигнал цветовой
синхронизации OFF).
В синхросигнал выходных сигналов RGB добавля
ется фиктивный синхросигнал для предотвраще
ния некорректной работы монитора.
Разъем TC IN*
Используется для записи внешнего временного кода
на кассету.
Разъем TC OUT
Используется для вывода записанного временного
кода в процессе воспроизведения.
Во время записи* временной код, генерируемый
внутренним генератором временного кода, подает
ся на этот разъем.
Разъемы HD/SD REF VIDEO IN и оконечное со
противление 75 Ом*
Это входные разъемы для опорного HD/SD видео
сигнала. Для оконечной нагрузки установите пере
ключатель в ON.
<Примечания>
Когда на разъем подается входной опорный HD
сигнал, подавайте трехуровневый сигнал синхро
низации с позитивной и негативной полярностью.
Также обеспечивайте сигналы, соответствующие
входным сигналам и формату записи.
При подаче входного опорного SD сигнала на
разъем используйте композитные видеосигналы,
соответствующие стандарту RS170A, или чер
ный сигнал цветовой синхронизации.
Разъемы AUDIO IN (CH1, CH2, CH3, CH4)*
Это входные разъемы для аналоговых аудиосигна
лов.
Разъемы AUDIO OUT/MONITOR (CH1, CH2, CH3,
CH4)
Это выходные разъемы аналоговых аудиосигналов.
Разъемы СН3 и СН4 также используются в качестве
выходных разъемов аудиосигналов для мониторинга
(левый и правый каналы). (См. стр. 9)
Разъемы AUDIO MONITOR
Это выходные разъемы аудиосигналов для монито
ринга.
Эти же сигналы подаются на выход в качестве сиг
налов для наушников.
<Примечание>
Уровень выходных сигналов фиксированный.

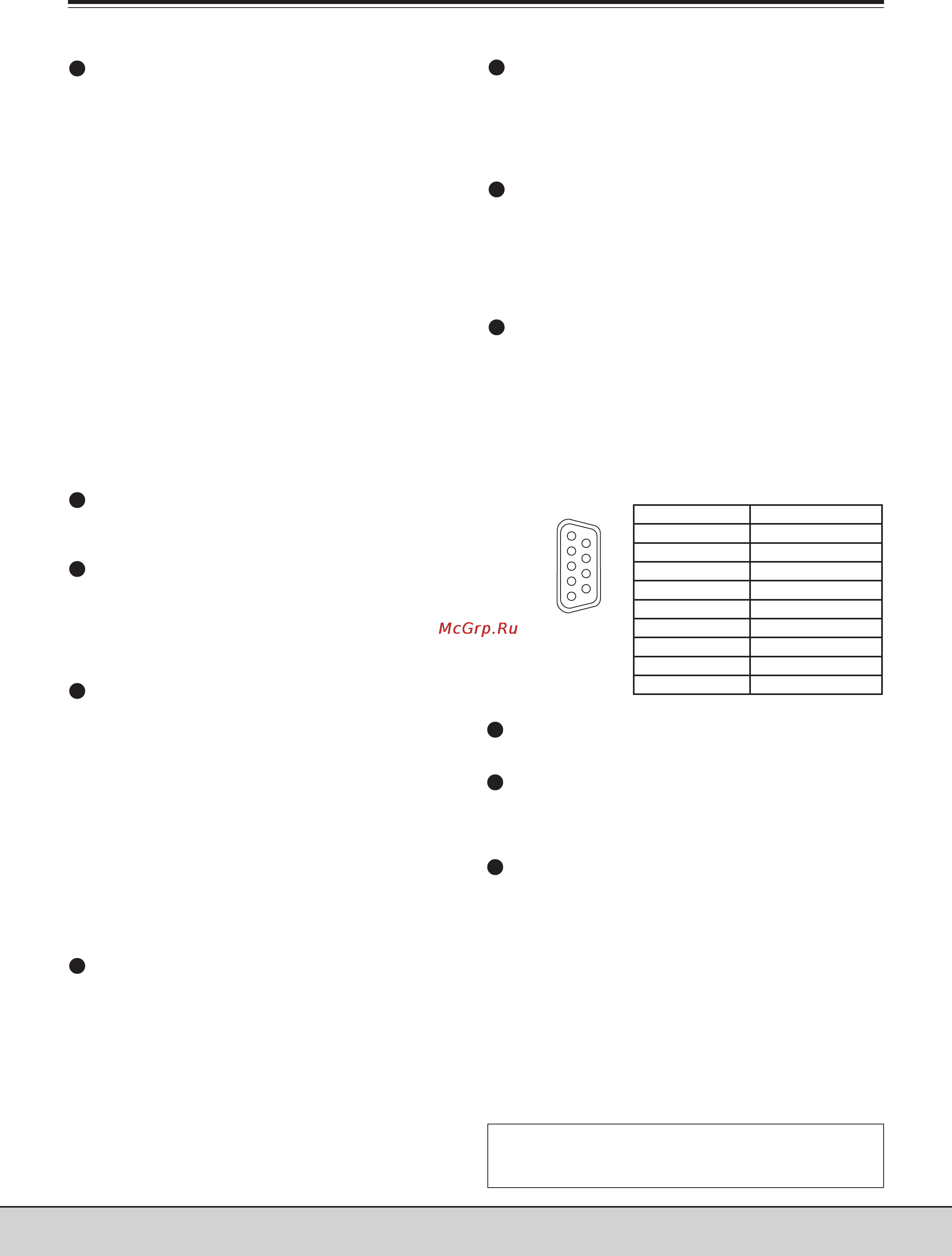

Разъем REMOTE CONNECTOR
Сюда подключается пульт дистанционного управле
ния (AJ95: дополнительная принадлежность), что
позволяет управлять устройством на расстоянии.
<Примечания>
Установите переключатель LOCAL/MENU/
REMOTE в положение REMOTE.
Разъем соответствует стандарту RS422A, одна
ко не работают функции, связанные с редактиро
ванием.
Задняя панель
Компоненты и их функции
Мотор вентилятора
Обеспечивает охлаждение устройства.
Захваты
Захваты имеются с обеих сторон устройства, одна
ко устройство должно находиться на ровной гори
зонтальной поверхности для нормальной работы.
Панель опций
Когда устанавливается дополнительная плата AJ
YA120AG или AJYAD120AG, снимите эту панель и за
мените на панель, поставляемую вместе с дополни
тельной платой.
Подробнее об установке дополнительной платы
смотрите в инструкциях, прилагающихся к плате.
1
6
9
5
аткатнокремоНлангиС
супрокялмеЗ
ачадереП
меирП
ищбомеирП
5—
ащбоачадереП
ачадереП
меирП
супрокялмеЗ
* Функция записи в данном устройстве становится
доступной только когда установлена AJYA120AG
(дополнительная принадлежность).
5
10
11
12
6
7
13
14
15
8
9
