Интерфейс RS232C

1. Введение

(1) При использовании интерфейса RS232C возможно управление видеомагнитофоном посредст



вом команд.

(См. таблицу команд на стр. 111113).

(2) Условия для распознавания команд по интерфейсу RS232C.

Переключатель, расположенный на передней панели, должен быть установлен в положение REMOTE.

В настройке №204 "RS232C SEL" должен быть выставлен параметр ON.

Если вышеперечисленные условия не выполняются, на внешнее устройство возвращается [ACK]+[STX]ER001[EXT].

Выбор по возврату кода [АСК] выполняется в настройке № "RETURN ACK".

2. Технические характеристики аппаратного обеспечения.

Технические характеристики внешнего интерфейса

1) Технические характеристики разъема.

Разъем: DSUB 25штырьковый (переходной кабель)

№ вывода Аббревиатура Схема Описание

1 FG Защитное заземление Заземление

2 RXD Получаемые данные Отправка данных на ПК

3 TXD Передаваемые данные Поучение данных от ПК

4 CTS Отмена пересылки Закорочен с выводом 5.

5 RTS Запрос на пересылку Закорочен с выводом 4.

6 DTR Готовность терминала ввода данных Нет обработки

7 SG Подвешенная земля Подвешенная земля

20 DSR Готовность данных Положительный сигнал мощности после разрешения на связь

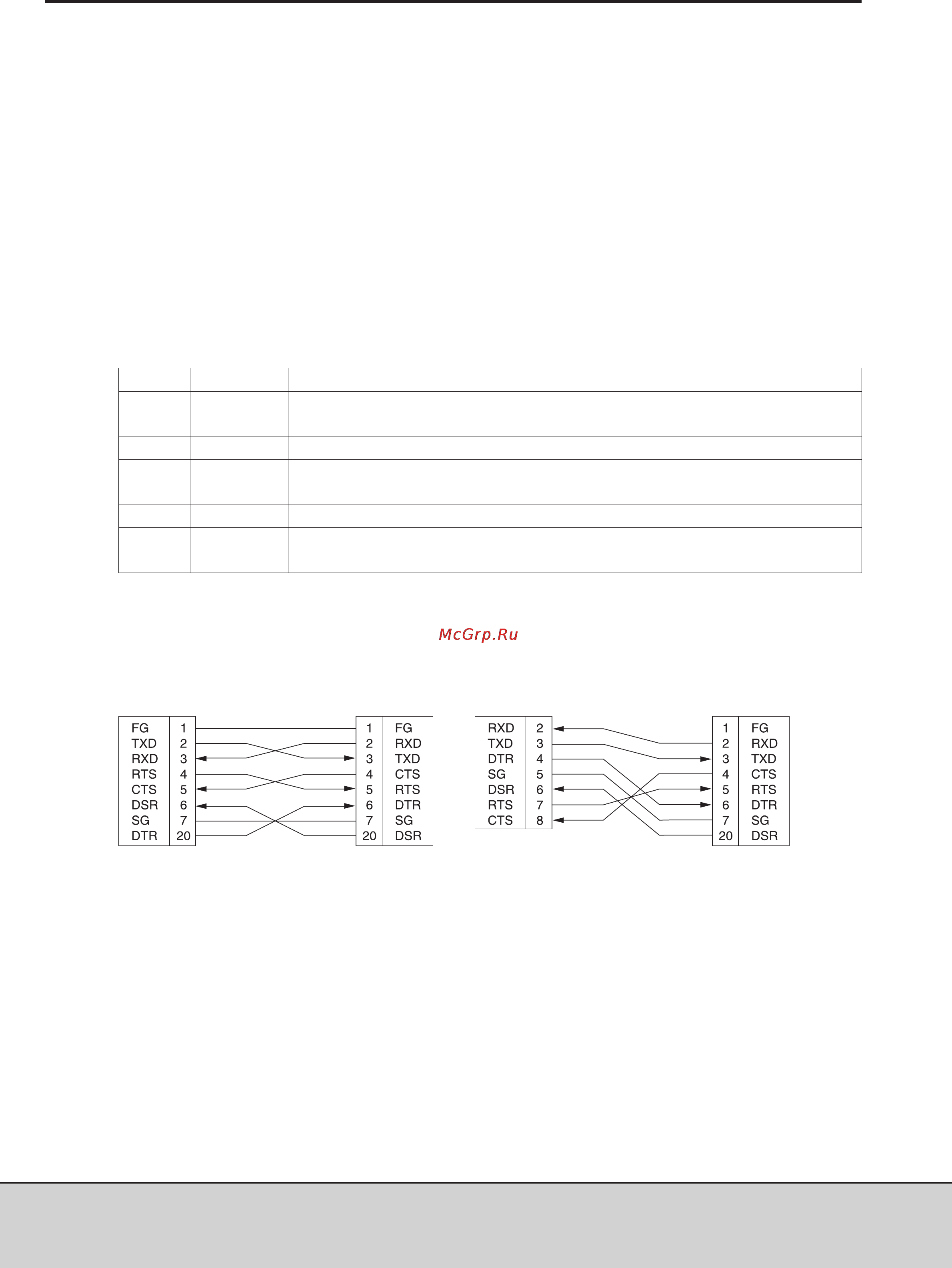

2) Пример подключения к контроллеру (компьютер)

108

(095) 2584205 www.panasonic.ru Panasonic (СНГ)

С использованием переходного кабеля c

DSUB 25штырьковыми разъемами.

С использованием переходного кабеля c

25штырьковым и 9штырьковым DSUB разъемами.

Со стороны ви



деомагнитофона

Компьютер

(25штырьковый DSUB разъем)

Компьютер

(DSUB 9штырьковый разъем)

Со стороны видеомагни



тофона
