58
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С
ПОМОЩЬЮ БРЕЛОКА
Программирование функций системы с помощью брелока состоит из
четырех шагов.
1. Вход в режим программирования и выбор меню программирования.
Для входа в меню №1 снимите систему с охраны, выключите зажигание
и нажмите одновременно кнопки (I+II) на 2 сек. Для входа в меню
№2 снимите систему с охраны, выключите зажигание и нажмите
одновременно кнопки (I+IV) на 2 сек. Сирена подаст один короткий
сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем
самым успешное выполнение шага 1.
2. Нажмите кнопку IV для выбора функции меню, которую требуется
изменить. Число нажатий должно соответствовать номеру выбранной
функции. Например, для выбора функции 4 необходимо четыре раза
коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет
подтверждаться коротким сигналом сирены и вспышкой аварийной
сигнализации.
3. Подождите несколько секунд. Система подтвердит номер выбранной
для изменения функции короткими сигналами сирены. Количество
сигналов будет соответствовать номеру выбранной функции.
4. Нажмите кнопку I для выбора заводского значения функции. В
подтверждение этого сирена подаст один короткий сигнал, аварийная
сигнализация вспыхнет один раз. Нажмите кнопку II, III или IV для
выбора опционных значений функций. В подтверждение этого сирена
подаст два, три или четыре коротких сигнала, аварийная сигнализация
вспыхнет два, три или четыре раза.
Примечание:
Если при выборе функции Вы ошиблись с количеством нажатий и (или)
отсутствуют сигналы сирены и аварийной сигнализации, то необходимо
повторить все действия, начиная с шага 1.
Вы можете выйти из режима программирования на любом шаге. Для этого
не предпринимайте никаких действий в течение 4-х секунд.
Если Вы услышали один продолжительный сигнал сирены, то это означает
выход системы из режима программирования функций. Для продолжения
программирования необходимо повторить все действия, начиная с шага 1.
15
SСHER-KHAN LOGICAR A

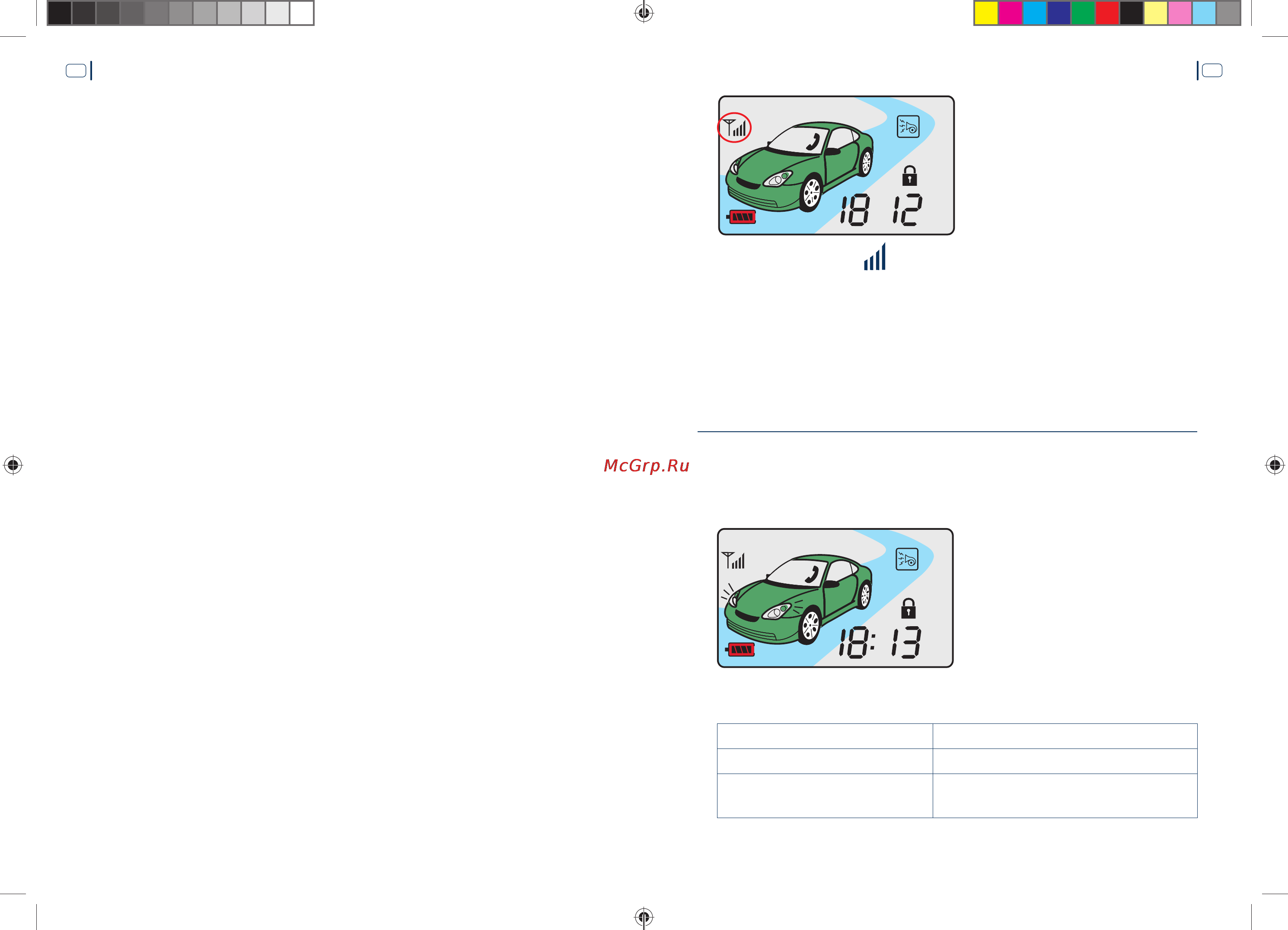

Показания индикатора изменяются только при получении сигнала
обратной связи. Проверить наличие связи между процессорным блоком и
брелоком можно нажатием кнопки IV брелока-коммуникатора.
ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ
ПОСТАНОВКА НА ОХРАНУ [КНОПКА (I)]
Выключите зажигание, закройте двери, капот, багажник. Кратковременно
нажмите на кнопку I брелока. Система перейдет в режим охраны, замки
дверей закроются, блокировки стартера и зажигания включатся до тех пор,
пока система не будет снята с режима охраны.
При постановке на охрану:
СИГНАЛ СИРЕНЫ: Один сигнал*
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз
СВЕТОДИОДНЫЙ
ИНДИКАТОР:
После постановки на охрану начнет
мигать с частотой 1 раз в секунду
SK-logicar A_USER.indd Spread 15 of 36 - Pages(58, 15)SK-logicar A_USER.indd Spread 15 of 36 - Pages(58, 15) 16.11.2011 14:43:3416.11.2011 14:43:34
