Содержание

• Руководство по эксплуатации p.1
• Система тревожной сигнализации транспортного средства стстс p.1
• Для заметок p.1
• Если возникли проблемы связанные с функционированием системы пожалуйста незамедлительно обратитесь в сервисный центр для диагностики или за консультацией p.2
• Данная таблица приведена только для ознакомления пользователя с возможностями настройки системы установка значений программируемых функций меню 2 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с параметрами автомобиля неправильная установка значений программируемых функций меню 2 может привести к ухудшению ресурса и выходу из строя узлов автомобиля p.2
• Система тревожной сигнализации транспортного средства стстс scher khan logicar а далее система соответствует обязательным требованиям в системе сертификации гост р предъявляемым к приборам охраны для автомобиля p.2
• Гост р 50009 2000 совместимость технических средств электромагнитная технические средства охранной сигнализации требования и методы испытаний p.2
• Благодарим за приобретение двусторонней автомобильной охранной системы scher khan logicar a p.2
• Гост р 41 7 99 единообразные предписания касающиеся официального утверждения систем тревожной сигнализации транспортных средств стстс и механических транспортных средств в отношении их систем тревожной сигнализации стс p.2
• Система scher khan logicar a является сложным электронным оснащением автомобиля от его функционирования и правильной установки зависит безопасность вашей жизни здоровья и дорожной обстановки качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи доверяйте установку системы только специализированным сервисным станциям в период эксплуатации периодически проверяйте правильность функционирования системы p.2
• Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем p.2
• При покупке проверьте правильность заполнения гарантийного талона фирма производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации а также за ошибки допущенные при установке p.2
• Назначение scher khan logicar a p.3
• Назначение scher khan logicar a комплект поставки дополнительные компоненты scher khan logicar a перечень функций функции брелока коммуникатора функции процессорного блока технические параметры виды тревожного сигнала способы управления защита электрических цепей сферы защиты прочие параметры элементы питания 0 описание брелоков 0 символы на дисплее брелока коммуникатора 0 соответствие кнопок основного и дополнительного брелоков 2 p.3
• Система scher khan logicar а является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока коммуникатора с жидкокристаллическим дисплеем система осуществляет двусторонний обмен информацией между брелоком коммуникатором и процессорным блоком дистанционное управление системой возможно на расстоянии до 500 м прием тревожных сообщений осуществляется на расстоянии до 1500 м в scher khan logicar a предусмотрена функция автоматического запуска двигателя по командам брелока внешнего устройства внутреннего таймера с учетом или без учета температуры в салоне автомобиля и или напряжения аккумулятора автосигнализация предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12 в с механической или автоматической трансмиссией защита процессорного блока датчика удара антенного блока выполнена по стандарту ip 40 и предусматривает установку в салоне автомобиля сирена выполнена по стандарту ip 65 и может б p.3
• Назначение кнопок брелока коммуникатора 2 настройка брелока коммуникатора 3 включение подсветки дисплея 4 блокировка клавиатуры 4 индикация наличия сигнала обратной связи 4 функционирование системы 5 постановка на охрану 5 постановка на охрану с работающим двигателем 6 постановка на охрану в режиме pit stop 8 автоматическая постановка в режим охраны 1 режим тревоги 2 режим напоминания 4 снятие с охраны 4 автоматический возврат в режим охраны 7 поиск автомобиля 7 открытие багажника 7 проверка состояния 8 режим паника или jackstop 9 отключение сигналов сирены 1 режим valet 2 включение и выключение датчика удара 4 управление центральным замком по включению и выключению зажигания 5 режим турбо 6 управление дополнительным каналом 1 0 управление дополнительным каналом 2 2 дистанционный запуск двигателя 3 режим резервирования автоматического запуска двигателя 6 диагностика причин неудачного автоматического запуска двигателя 8 установка таймера для автоматического запуска двигателя 9 запуск дв p.4
• Три раза коротко нажмите кнопку iii брелока каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации через некоторое время после этого прозвучат три сигнала сирены аварийная сигнализация вспыхнет три раза подтверждая установку заводских значений всех программируемых функций меню 1 p.4
• Заводское значение p.4
• Описание брелоков p.10
• Ii 2 сек дистанционный запуск выключение двигателя перехват зажигания в режиме pit stop p.12
• Ii 0 5 сек выключить режим охраны прекратить режим тревоги выключить блокировку стартера зажигания открыть замки iii 0 5 сек включить подсветку дисплея iv 0 5 сек проверка состояния системы i 2 сек включить режим паника или jackstop p.12
• Iii 2 сек открыть багажник включить дополнительный канал 1 p.12
• I 0 5 сек p.12
• Данная программируемая функция имеет четыре значения p.12
• Включить режим охраны прекратить режим тревоги включить блокировку стартера зажигания закрыть замки поиск автомобиля p.12
• Эта функция позволяет выбрать пользователю наиболее подходящий алгоритм работы дополнительного канала 1 для управления замком багажника необходимо назначить канал 1 под выполнение данной функции программируемая функция 2 7 должна находиться в заводском значении 1 длительность сигнала зависит от значения программируемой функции 2 5 p.12
• Управление замком багажника выключено нажатие кнопки iii брелока игнорируется 2 при дистанционном отпирании замка багажника система не снимается с охраны после активирования замка багажника система отключает датчик удара и датчик багажника на 15 секунд если багажник за это время не был открыт то система по истечении 15 секунд снова начнет отслеживать отключенные датчики если багажник был открыт то система снова начнет отслеживать отключенные датчики через 15 секунд после того как багажник будет закрыт 3 при дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок если багажник не открывался p.12
• Iii iv 2 сек включить выключить блокировку клавиатуры ii два раза в течение 1 сек менее 0 5 сек включить подхват зажигания при ручном турбо и резервировании p.13
• Ii iii 2 сек вход в режим программирования функций брелока p.13
• Для установки требуемого режима работы брелока выполните шаги в соответствии с приведенной схемой p.13
• Ii iv 0 5 сек включить выключить активацию таймера автоматического запуска iii iv 0 5 сек включить выключить режим турбо i ii 2 сек вход в меню программирования 1 i iv 2 сек вход в меню программирования 2 ii iv 2 сек вход в режим программирования кода pin p.13
• Iv 2 сек управление дополнительным каналом 2 i ii 0 5 сек включить выключить сигналы сирены i iii 2 сек включить выключить режим valet i iv 0 5 сек включить выключить датчик удара p.13
• При отсутствии сигнала обратной связи символ исчезает с дисплея p.14
• Кратковременное нажатие кнопки iii брелока коммуникатора вызовет включение подсветки дисплея брелока подсветка автоматически выключится через 10 секунд p.14
• Заводское значение p.14
• Вы можете заблокировать клавиатуру брелока коммуникатора если хотите избежать случайного нажатия кнопок для этого нажмите кнопки iii iv брелока на 2 сек вы услышите один короткий сигнал брелока на дисплее брелока на 3 сек появится надпись hold кнопки брелока будут заблокированы выключение блокировки клавиатуры осуществляется аналогично включению вы услышите два коротких сигнала брелока клавиатура брелока разблокируется p.14

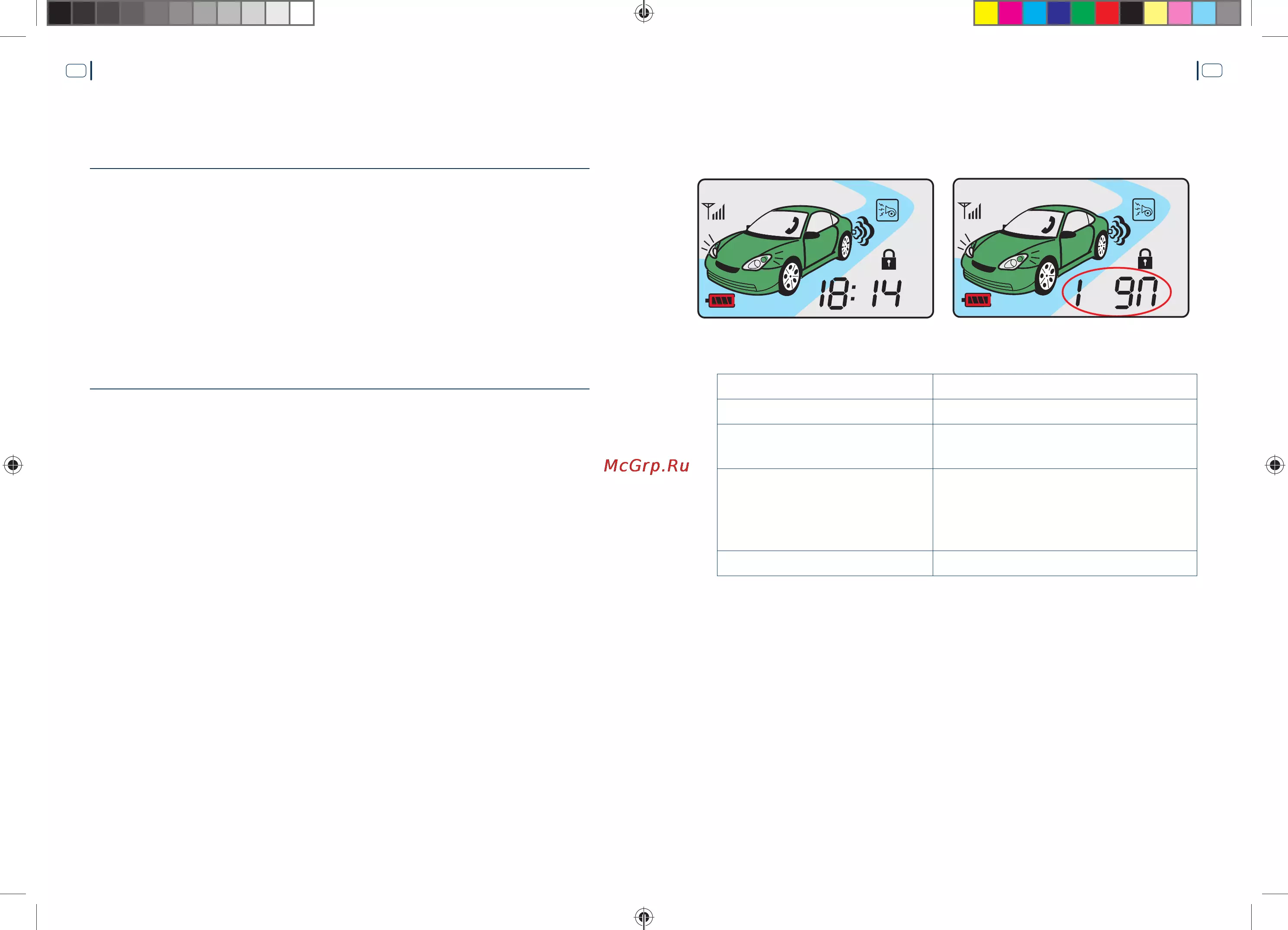

• Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме снято с охраны если необходимо изменить более одной функции из выбранного вами меню то выбор каждой функции для изменения необходимо начинать с шага 1 p.14
• В режиме программирования функций брелока коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек иначе брелок автоматически перейдет в режим управления системой для перехода к предыдущему шагу необходимо кратковременно нажать кнопку iii брелока коммуникатора установка точного значения текущего времени является необходимым условием для правильной работы будильника и автоматического запуска двигателя по таймеру p.14
• Программирование функций с помощью брелока p.15
• Функционирование системы p.15
• Программирование брелоков p.16
