38
Функция первоначального монтажа (подготовка редактируемой кассеты)
Сигнал СТL (управляющий) должен быть записан до монтажа кассеты.
Способ, используемый для его записи, различается в зависимости от того, какой тип монтажа
будет использоваться, склейка или вставка.
Первоначальный монтаж для склейки
В случае кассеты для склейки, сигнал СТL записывается в начале места, где начнется запись.
Первоначальный монтаж для вставки
В случае кассеты для вставки, сигнал CTL записывается, начиная с места, где начнется запись,
до того места, где она закончится.
Ошибка SERVO LOCK “Е00” появляется на счетчике ленты, когда вставка осуществлена для кас
сеты, на которой не был записан сигнал СТL.
При осуществлении вставки, сигнал СТL (управляющий) должен быть записан до монтажа кас
сеты.
<Примечание>
Когда осуществляется первоначальный монтаж, управление работой может осуществляться с
дистанционного управления RS232C (AJA250), которое поставляется как опциональный аксес
суар.
Однако управление с использованием интерфейса RS232C (набор команд EFE) также может
быть осуществлено с компьютера.
(Смотрите страницу 51.)

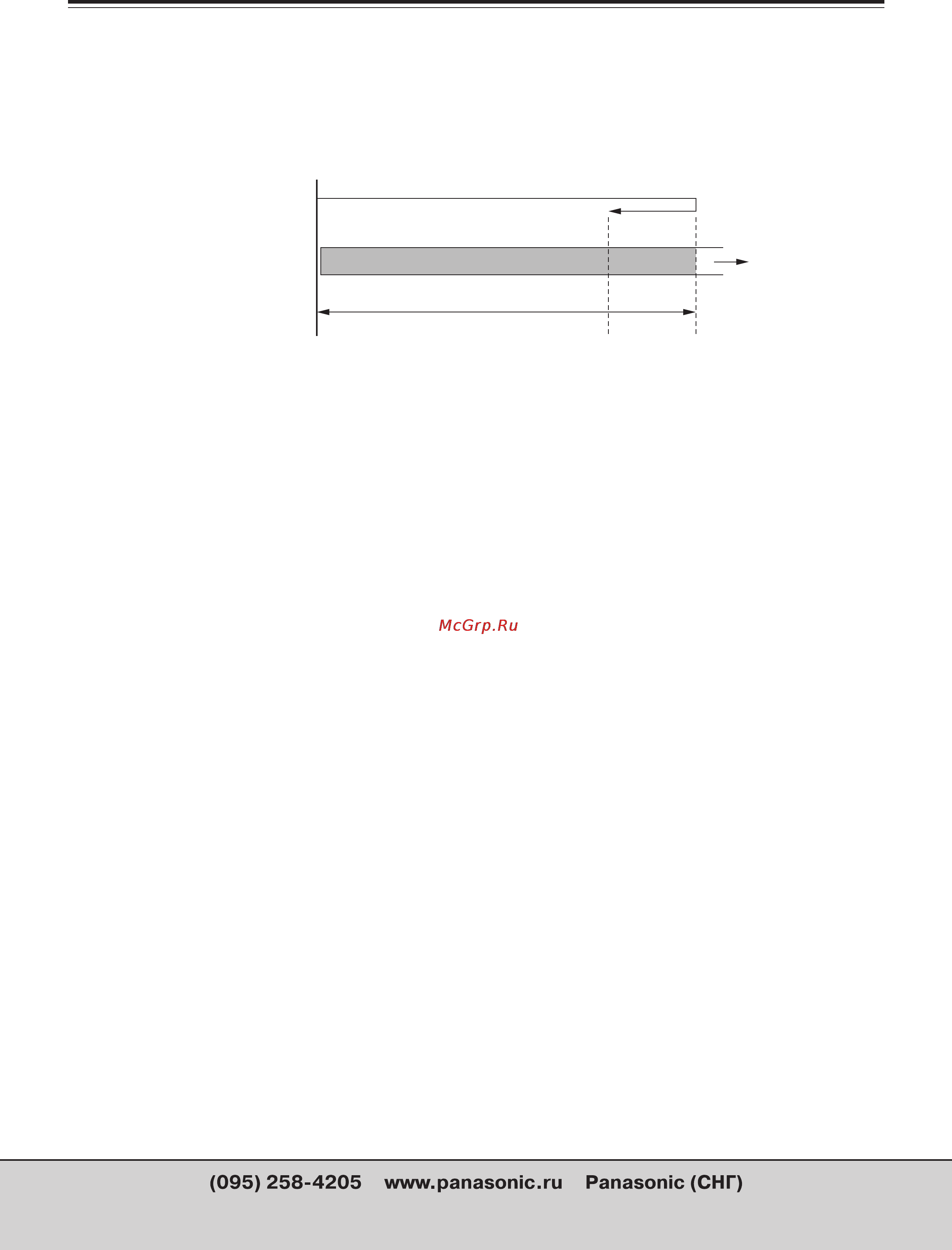

Положение минус 23 секунды Положение 0 секунд
3 секунды
Направление
протяжки ленты
Запись сигнала СТL
Положение, где начнется запись сигнала СТL
38
