Panasonic AJ-D455 [44/53] Монтаж в стойку

Видеомагнитофон может быть вмонтирован в стандартную 19!дюймовую стойку, если используются

дополнительные монтажные адаптеры (AJ!MA75P). Рекомендуется использовать салазки и скобы для

стандартных 18!дюймовых шасси (модель СС3061!99!0400). (Панасоник не поставляет полный комп!

лект монтажных приспособлений.) По всем возникающим вопросам обращайтесь к своему дилеру.

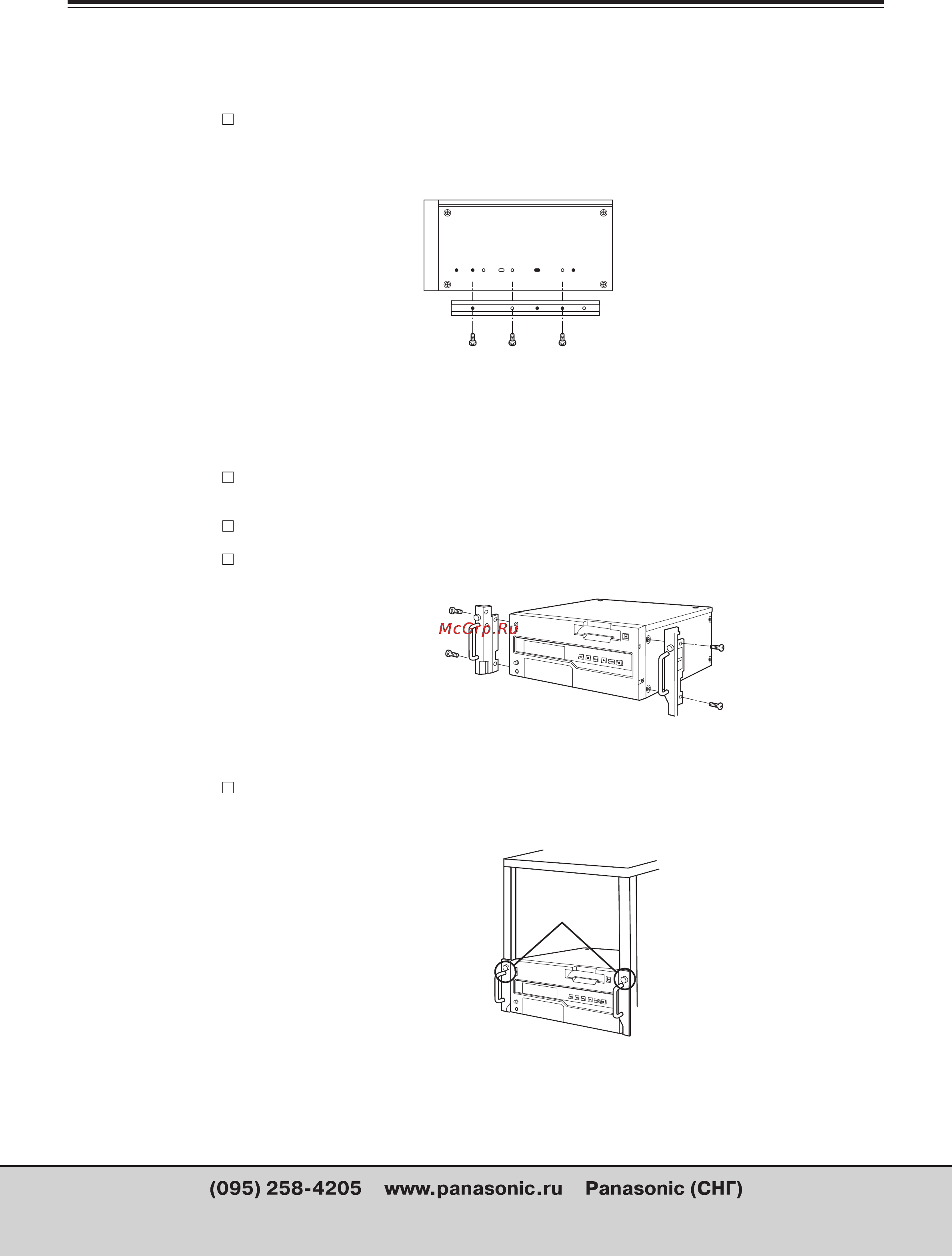

Используя снятые винты, установите внутренние части салазок. Места крепления винтами см. на

рисунке ниже:

Расположение крепежных винтов на правой детали

внутренней части салазок

На левой детали внутренней части са!

лазок крепежные винты располагаются

симметрично.

Примечание: На боковых панелях нет

обозначений A,B,C …H.

Длина винтов ограничена. Используйте винты длиной менее 2/5".

Каждая внутренняя деталь крепится 6!ю винтами.

Монтаж в стойку

Установите и закрепите внешние детали салазок на стойке. Проверьте, чтобы высота левой и пра!

вой направляющих была одинаковой.

Уберите 4 передних винта дл крепления левой и правой боковых панелей.

Установите монтажный адаптер AJ!MA75P и закрепите его 4!мя винтами.

Снимите 4 резиновые ножки внизу видеомагнитофона и установите видеомагнитофон в стойку.

После установки проверьте, чтобы видеомагнитофон легко двигался по направляющим.

Примечания:

●

Температура внутри стойки должна быть от 5 до 40

С.

●

Надежно закрепите стойку болтами к полу, чтобы она не перевернулась, когда видеомагнитофон

будет извлекаться из нее.

A B CDEFG H

Внутренняя часть

Монтажные адаптеры

Стандартная стойка

Закрепите

его винтами
