![Panasonic AG-DVC60E [50/82] Подключение камеры к видеоприставке](/img/pdf.png)
Panasonic AG-DVC60E [50/82] Подключение камеры к видеоприставке
![Panasonic AG-DVC60E [50/82] Подключение камеры к видеоприставке](/views2/1014296/page50/bg32.png)

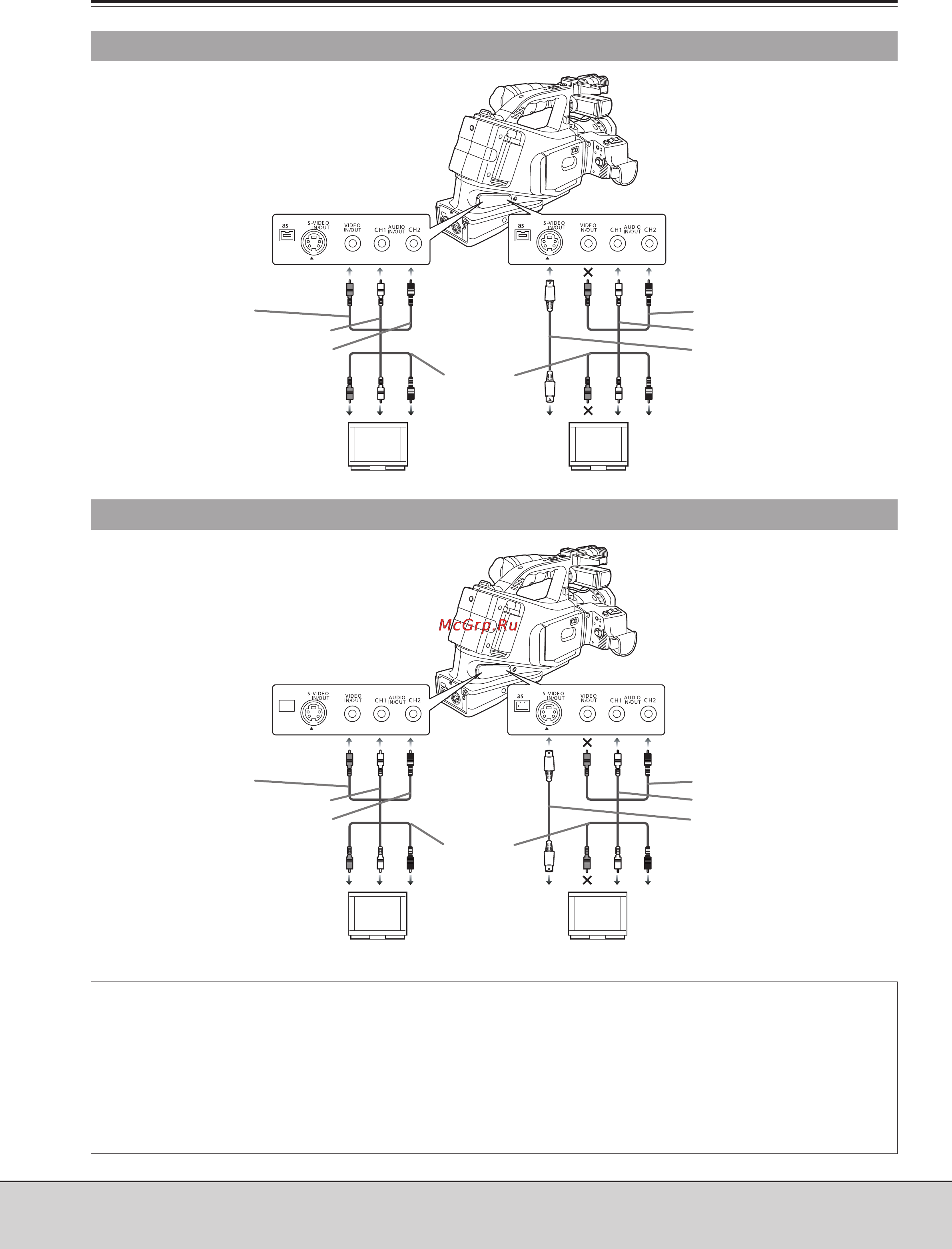

Подключение к камере внешних устройств (продолжение)
Подключение камеры к телевизору
Подключение камеры к видеоприставке
50
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
•
Если вы подключаете к камере внешнее устройство и подаете с этого устройства на камеру входные аудио# и видео
#
сигналы, то камера подключается на выходные соединительные разъемы этого внешнего устройства.
•
Если вы подключаете к камере внешнее устройство и подаете с камеры на это устройство выходные аудио# и видео
#
сигналы, то камера подключается на входные соединительные разъемы этого внешнего устройства.
•
Когда видеосигналы подаются на оба разъема, S#VIDEO IN/OUT и A/V IN/OUT, сигналы на разъеме S#VIDEO IN/OUT
обладают более высоким приоритетом.
•
Обычно, одни аудиосигналы записывать нельзя, если на разъем S#VIDEO IN/OUT и/или гнездо A/V IN/OUT входные
видеосигналы не подаются. Исключением является выполнение операции наложения звука на готовый видеоряд .
Красный: СН2 (правый канал) звук
Белый: СН1 (левый канал) звук
Желтый: видео
Красный: СН2 (правый канал) звук
Белый: СН1 (левый канал) звук
Кабель аудио/видео
(входит в комплект
поставки)
Телевизор с соедините
льным разъемом SVIDEO
Кабель SVIDEO (приобретается
самостоятельно)
Кабель SVIDEO (приобретается
самостоятельно)
Телевизор с соедините
льным разъемом SVIDEO
Кабель аудио/видео
(входит в комплект
поставки)
Белый: СН1 (левый канал) звук
Красный: СН2 (правый канал) звук
Желтый: видео
Белый: СН1 (левый канал) звук
Красный: СН2 (правый канал) звук
