П р о д о л ж е н и е т а б л и ц ы 1

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из оцинкованной стали, покрытой высококачественным

полимерным покрытием RAL9003 (белый), возможно специальное исполнение корпуса из нержавеющей стали. Внутри

корпуса расположены: вентиляторный блок, трубчатые оребрённые электронагреватели (ТЭНы), блок двигателя, ТЭН-

резистор и блок управления (рисунок 1). Внешние виды завес с одним и двумя вентиляторными блоками приведены на

рисунке 2 и 3. На рисунке 5 даны габаритные и крепежные размеры.

4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через переднюю панель завесы, подогревается электронагревателями и выбрасывается через сопло в виде

направленной струи.

4.3 Электрические схемы завес приведены на рисунках 7-10.

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 11.

4.4.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

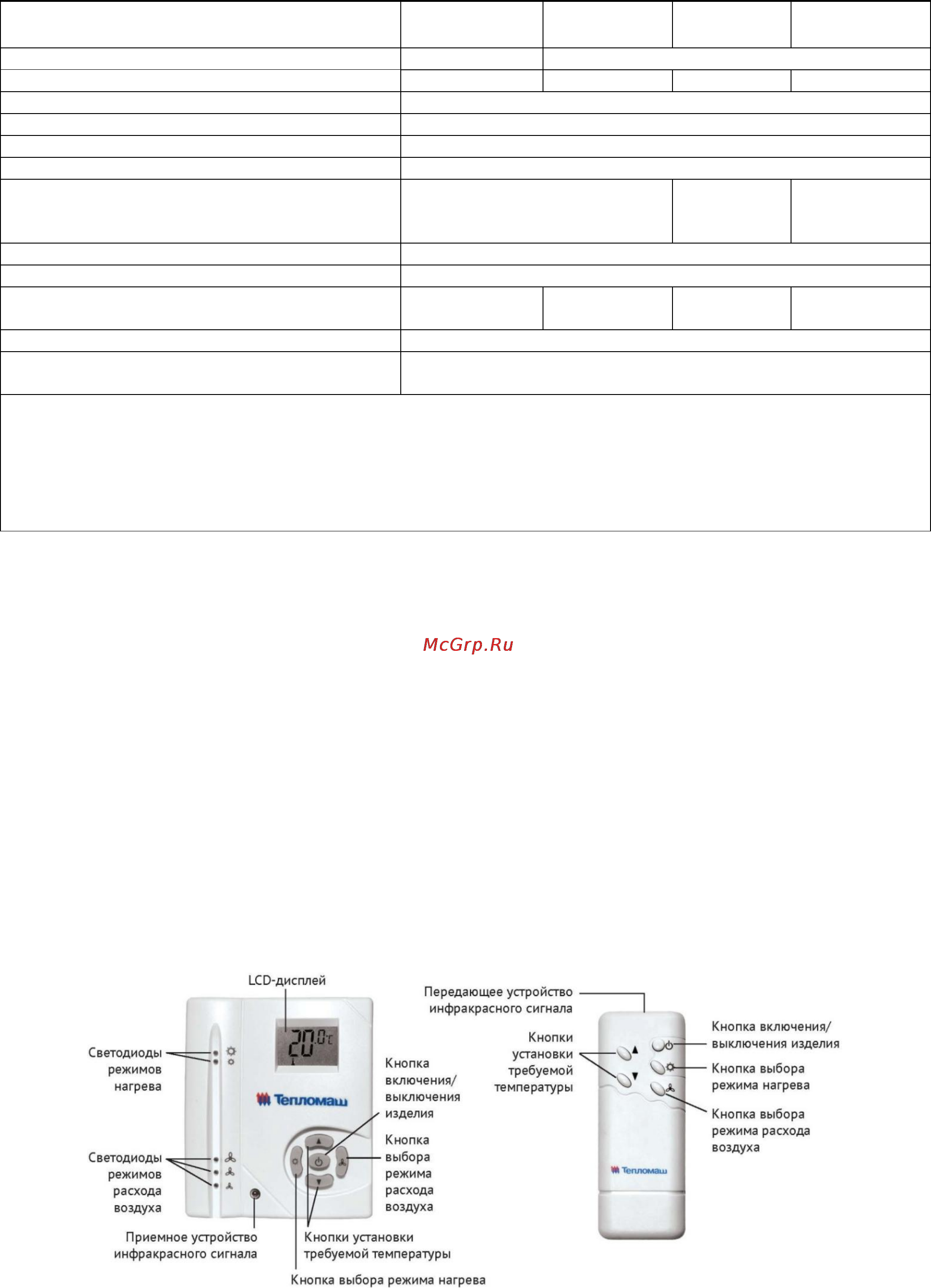

Выносной пульт управления (IR03) Дистанционный пульт управления

Завесы c электрическим источником тепла

КЭВ-6П2221Е

КЭВ-

6П2021Е

КЭВ-

9П2021Е

КЭВ-

12П2021Е

Параметры питающей сети, В/Гц

220/50 (380/50)

380/50

Режимы мощности

, кВт

*/3/6

*/4,5/9

*/6/12

Расход воздуха, м

/ч

1100/1350/1600

Скорость воздуха на выходе из сопла, м/с

7,0

Эффективная длина струи

, м

2,5

Габаритные размеры

(ДхШхВ), мм

1540х225х225

Подогрев воздуха при максимальной мощности:

-максимальный расход, °C

-минимальный расход, °C

Масса, кг

Потребляемая мощность двигателей, Вт

200

Максимальный ток при номинальном

напряжении, А

30,1 (15,8)

10,5

15,2

19,7

Звуковое давление на расстоянии 5м, дБ (А)

Количество завес, подключаемых к одному

пульту управления (IR03), шт.

Прим е чан и я

1 при номинальном напряжении заданные параметры могут отличаться на %

−10

от указанных.

* режим вентилятора

2 эффективная длина струи может служить оценкой допустимой высоты установки верхней завесы или ширины (полуширины)

проема боковой завесы только для «мягких» наружных условий (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной

вентиляции. Любое ужесточение условий уменьшает эффективную длину струи.

3 размеры без учёта креплений и гермовводов.
