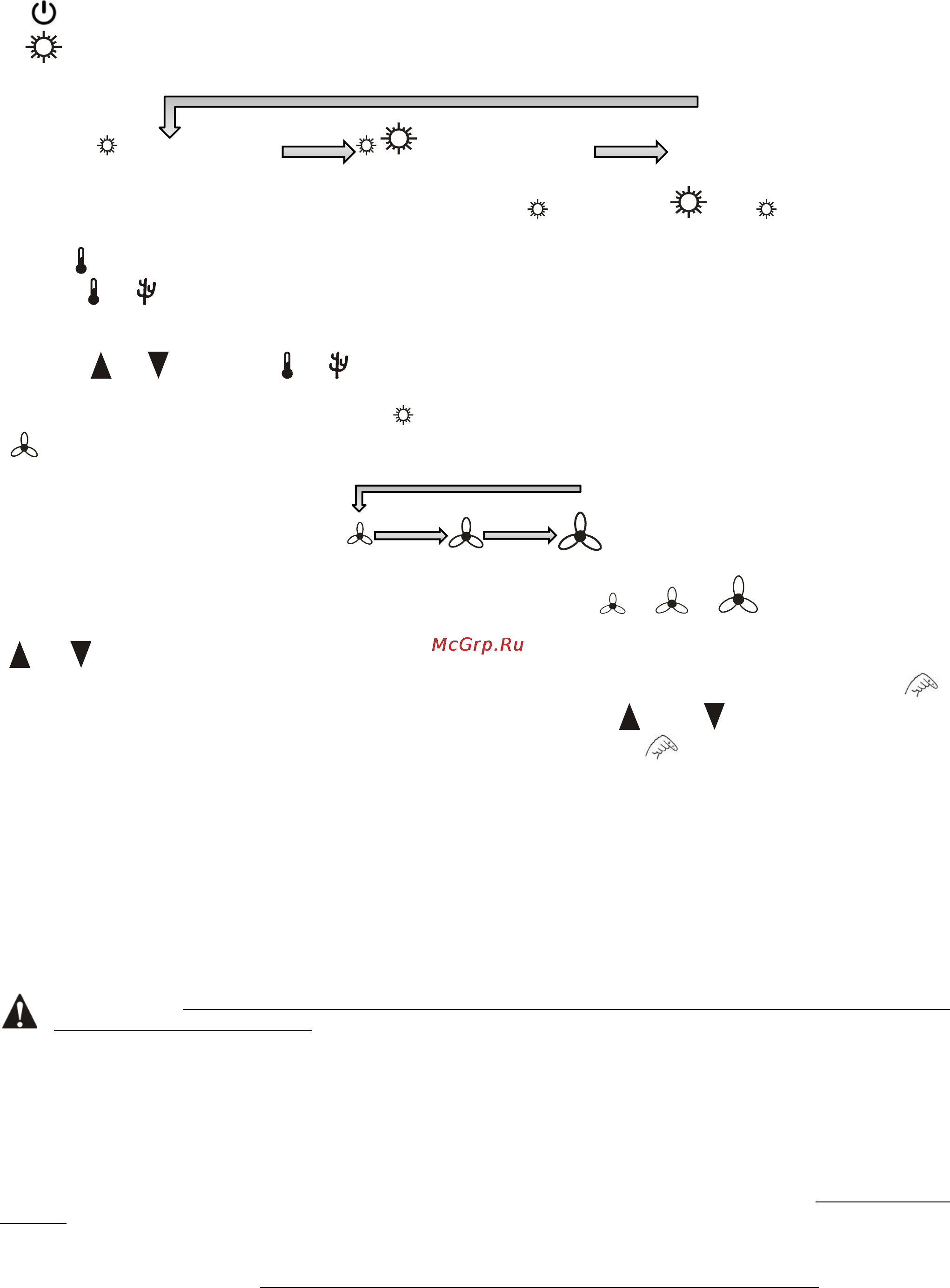

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. В общем случае

переключение происходит по схеме:

50% мощности 100% мощности Нагрев выключен

При переключении режимов мощности напротив пиктограмм « » (50%) или « » и « » (100%) загораются

светодиоды.

Символ « » отображается на ЖК-дисплее и соответствует 50% мощности.

Символы « » и « » отображаются на ЖК-дисплее и соответствуют 100% мощности.

Светодиоды загораются ТОЛЬКО при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур. Нагреватели включаются через

5 сек после начала свечения светодиодов, выключаются через 10 сек после гашения светодиодов при повышении

температуры или выключения нагрева кнопкой « »

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры. При нажатии кнопок установки требуемой температуры на

ЖК-дисплее появляется значение задаваемой температуры. Задаваемая температура воздуха вместе с символом « »

появляется в момент нажатия кнопок установки требуемой температуры « » или « ». По истечении 10 секунд

дисплей возвращается к значению температуры окружающего воздуха, символ « » исчезает с дисплея.

На дисплее отображается температура окружающего воздуха в пределах от 0 до +40°С.

Регулируемый диапазон температур от +5 до +35°С.

При температуре воздуха ниже 0°C отображается символ «LO».

При температуре воздуха выше +40°C отображается символ «HI».

4.4.3 Для включения изделий в режим вентилятора (без нагрева) необходимо установить кнопкой

температуру ниже температуры окружающего воздуха (при этом все режимы нагрева будут автоматически

выключены).

4.4.4 Требования к месту установке пульта изложены в описании, которое находится в упаковочной коробке

пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны

выброса струи воздуха из сопла.

4.5 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и с о д н о г о п у л ь т а ( IR03)

4.5.1 С одного пульта можно управлять несколькими одинаковыми завесами, количество которых указано в

таблице 1. В этом случае при подключении силового кабеля все его фазы должны соответствовать этим же фазам на

клеммных колодках, т.е. для трехфазной сети, фазу А надо подключить ко всем клеммным колодкам завес, имеющим

маркировку А, фазу В к В и т.д., при однофазной сети-одну и туже фазу к клеммам с маркировкой F

4.6 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и п о с р е д с т в о м п у л ь т а к о м м у т а ц и и и

у п р а в л е н и я ( П К У )

4.6.1 Для управления бóльшим количеством завес (больше чем указано в Таблице 1) или завесами разных

моделей следует осуществлять их подключение через пульт коммутации и управления для завес с электрическим

источником тепла ПКУ-ЕМ (опция). В ПКУ-ЕМ можно подключить до четырех групп завес. В каждой группе должны

быть подключены завесы одной модели. При подключении к ПКУ-ЕМ завес разных моделей, они должны быть

подключены к разным группам (подключение завес разных моделей к одной группе не допускается). Завесы каждой

группы должны быть подключены параллельно к общему устройству защитного отключения (УЗО) с током

срабатывания 300mA (только для групп завес), при подключении силового кабеля необходимо руководствоваться п. 4.5
