Тепломаш КЭВ-П5050A [4/16] Устройство и порядок работы

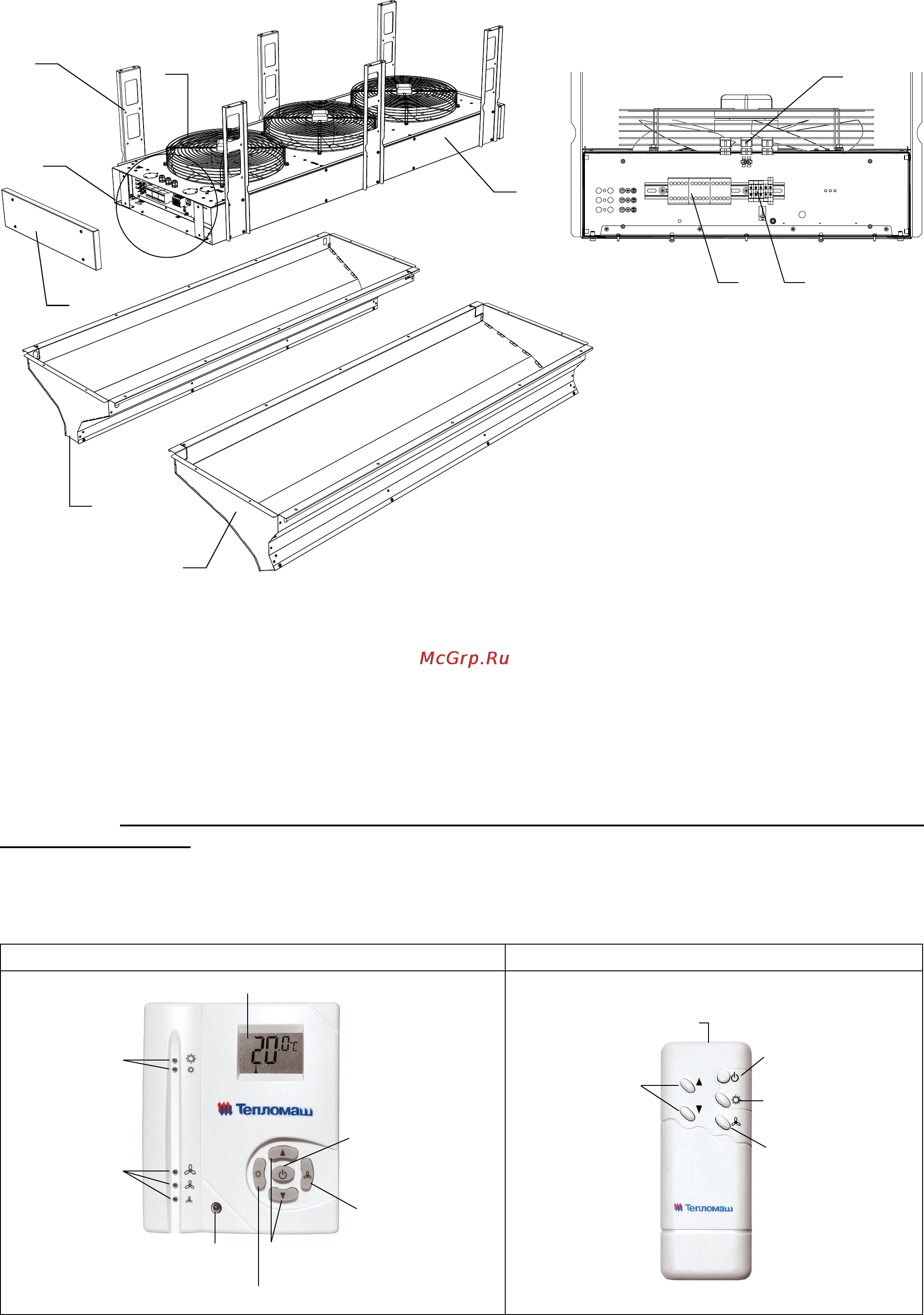

Рисунок 1. Воздушная завеса

ВыноснойпультуправленияIR03 Дистанционныйпультуправления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала

4.5 Пульт управления завесами IR03

4.5.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20.

4.5.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.5.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

ВНИМАНИЕ!Пультуправлениядолженбытьустановленвтомжепомещении,чтоизавеса,новнезонывыброса

струивоздухаизсопла.

4.6 Управление несколькими завесами с одного пульта IR03

4.6.1 К одному пульту управления можно подключить от 1 до 10 завес одной или разных моделей указанных

в таблице 1 в любых сочетаниях.

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Корпус;

7 - Гермовводы;

8 - Клеммная колодка;

9 - Электромагнитные контакторы.

ВидА

Блок управления
