4.2 Специальные вентиляторы обеспечивают необходимый расход воздуха. Воздух из помещения

всасывается через перфорированные окна корпуса и выбрасывается через сопло в виде направленной струи.

4.3 Электрические схемы завес приведены на рисунках 6-8.

4.4 П у л ь т у п р а в л е н и я з а в е с а м и ( IR03)

4.4.1 Управление завесами осуществляется с выносного или дистанционного пульта управления. Внутри

выносного пульта находится датчик температуры окружающего воздуха и термостат. Степень защиты оболочки

выносного пульта – IP20. Назначение клемм пульта управления (IR03) показано на рисунке 9.

4.4.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном пульте расположены: пять кнопок, пять светодиодов, приемное устройство инфракрасного сигнала и ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 3шт. входят в комплект).

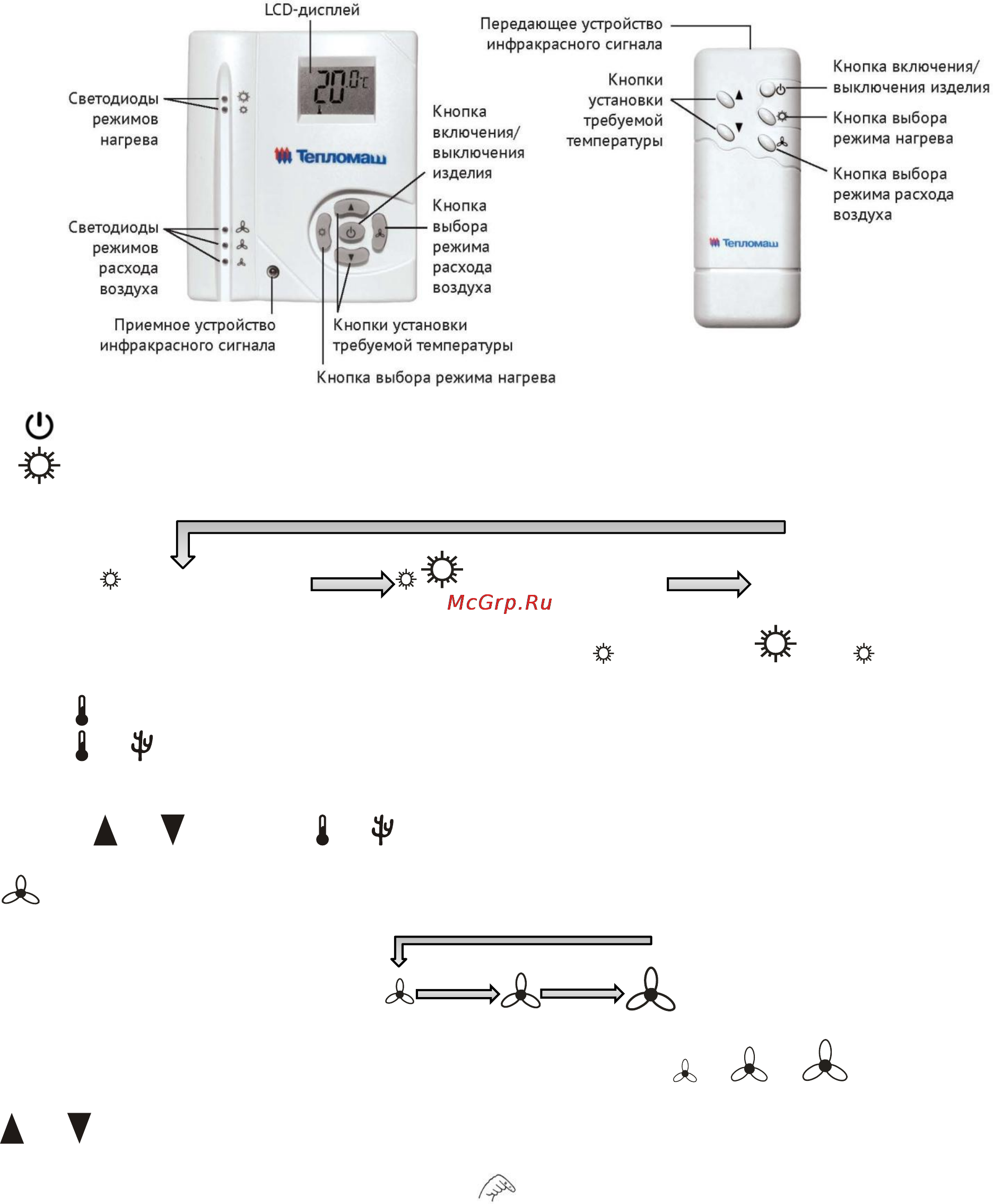

Выносной пульт управления (IR03) Дистанционный пульт управления

« »

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. В общем случае

переключение происходит по схеме:

50% мощности 100% мощности Нагрев выключен

При переключении режимов мощности напротив пиктограмм « » (50%) или « » и « » (100%) загораются

светодиоды;

Символ « » отображается на ЖК-дисплее и соответствует 50% мощности.

Символ « » и « » отображается на ЖК-дисплее и соответствует 100% мощности.

Светодиоды загораются только при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур.

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры.

При нажатии кнопок установки требуемой температуры на ЖК-дисплее появляется значение задаваемой температуры.

Задаваемая температура воздуха вместе с символом « » появляется в момент нажатия кнопок установки требуемой
