13
Таблица 5-Номинальные токи и сечение медных проводов подводящих кабелей для завес
Модель завесы
КЭВ-60П6141W
КЭВ-52П6140W
КЭВ-90П6142W
КЭВ-115П6143W
220В
220В
220В
220В
Автоматический
выключатель
2А
2А
4А
5А
Кабель
3х1,5
3х1,5
3х1,5
3х1,5
П р и м е ч а н и е – использовать кабели с многопроволочными жилами.

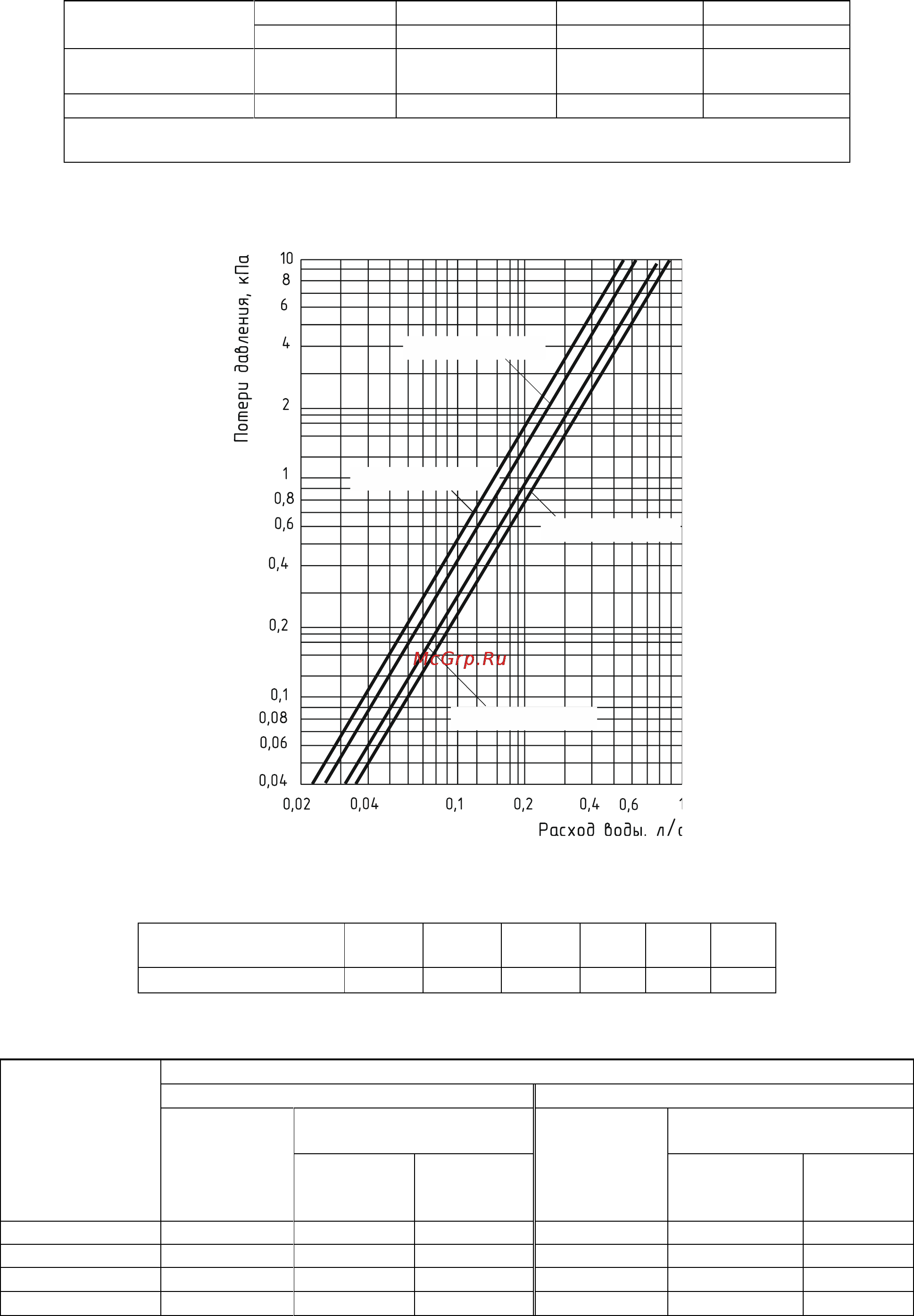

Гидравлические характеристики завес.
КЭВ-52П6140W
КЭВ- П6 460 1 1W
КЭВ- П61490 2W
КЭВ- П6143115 W
Величина падения давления рассчитана для температуры воды 95/70°C. Для других температур эта величина
умножается на коэффициент К.
Температура воды
на входе/выходе, °С
130/70
105/70
95/70
80/60
60/40
К
0,95
0,98
1
1,04
1,12
Таблица 6-Рекомендуемое (максимальное) число завес для подключения к одному смесительному узлу при отсутствии
проектного расчета системы.
Модель завесы
Разность давлений между прямой и обратной магистралью в месте установки завес, кПа
ΔP ≥ 40 кПа
ΔP < 40 кПа
Марка
смесительного
узла
Диапазоны температур
прямой и обратной воды, °C
Марка
смесительного
узла
Диапазоны температур
прямой и обратной воды, °С
105/70
95/70
80/60
150/70
130/70
60/40
105/70
95/70
80/60
150/70
130/70
60/40
КЭВ-52П6140W
4/6,3
1/6
4*/6
4Н/6,3Н
1/3
3*/4
КЭВ-60П6141W
4/6,3
1/4
2*/4
4Н/6,3Н
1/2
2*/3
КЭВ-90П6142W
4/6,3
0/3
2*/3
4Н/6,3Н
0/2
1*/2
КЭВ-115П6143W
4/6,3
0/3
2*/3
4Н/6,3Н
0/2
0/2
Примечание -* для диапазона температур 60/40°C число завес на одну меньше
